Anleitung Tagalarm plus mit Schlüsselschalter-Bedienung
Einleitung
1
Der Tagalarm plus ist das ideale System um Notausgangs- und Paniktüren zu überwachen. Die berechtig-
ten Benutzer können mit Schlüssel die Tür ohne Alarmauslösung freischalten. Ohne Freischaltung kann die
Tür in Fluchtrichtung auch jederzeit mit einer Alarmauslösung geöffnet werden. An der Türsteuerzentrale
können mehrere Bedienteile und multifunktionale Signalgeber angeschlossen werden. Unsere Bedienun-
gen sind für Innen- und geschützte Aussenanwendungen geeignet.
Eigenschaften:
• Türfreigabe, Scharf-/Unscharf schalten, Alarmquittierung und Rückstellung mit Schlüssel.
• Türfreigabe bei scharfer Anlage mit Tür-offen-Überwachung ist einschaltbar.
• Unscharf schalten kann gesperrt werden.
• Türfreigabe-, Langzeitfreigabe-, Überwachungs-, Voralarm- und Alarmzeit sind werksseitig eingestellt.
• LED-Anzeige für Betriebs- und Alarmzustände.
• 4 Eingänge für Bedienung oder Freigabe, Drücker, Türkontakt und Melder.
• Relais 1 für Zutritt.
• Relais 2 für Alarm.
• 4-Draht-Verdrahtung:
Der Tagalarm plus besteht aus dem Rechnerprint und den Bedienteilen. Aus Sicherheitsgründen muss der
Rechnerprint im geschützten Bereich montiert werden.
Folgende Bedienteile können am Rechnerprint konventionell angeschlossen werden:
• Schlüsselschalter konventionell
In dieser Beschreibung wird die Kombination von Schlüsselschalter konventionell und Rechnerprint be-
schrieben. Zusammen bilden sie eine einfache Türüberwachung (nachfolgend Tagalarm genannt).

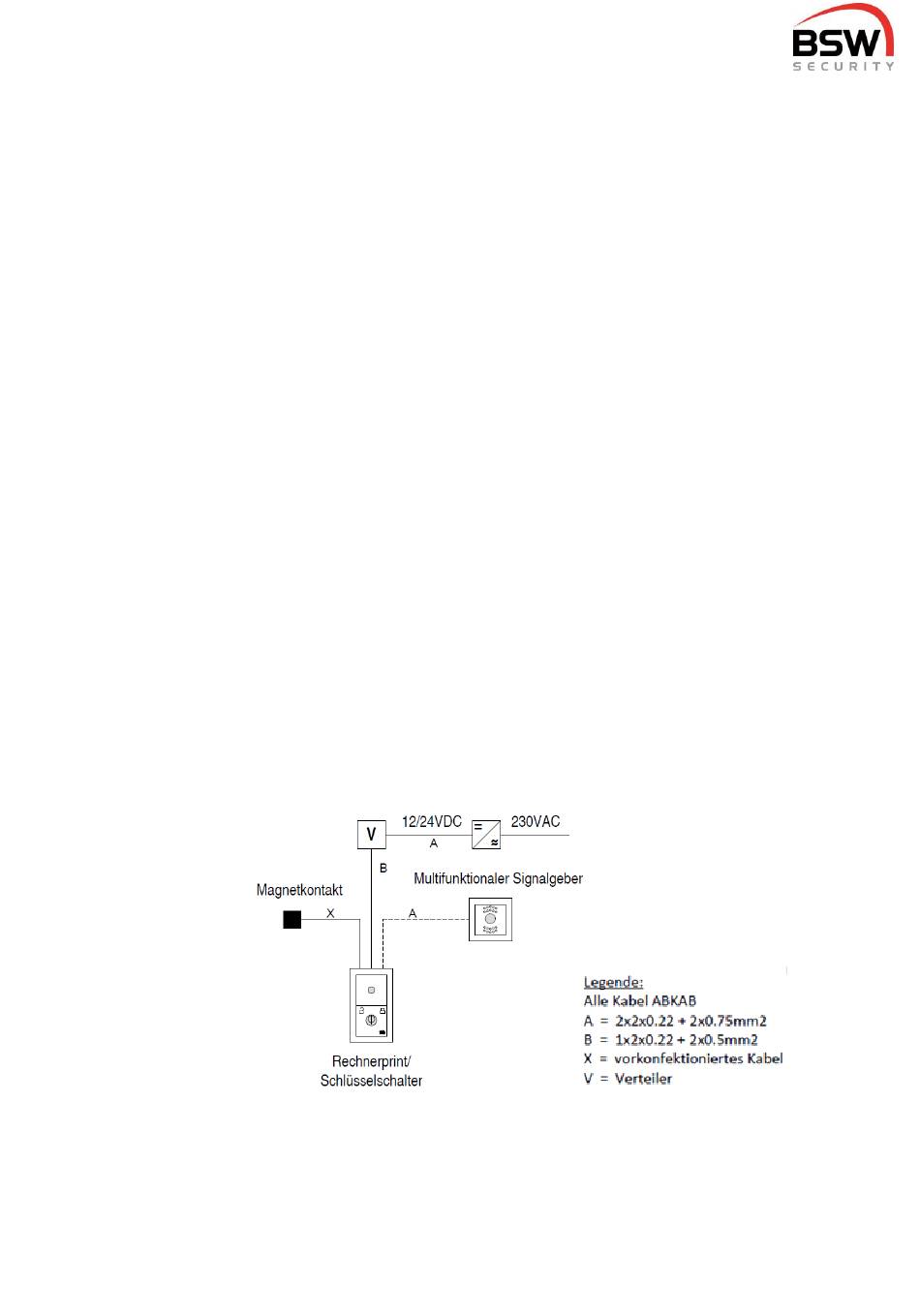

Tagalarm plus mit Zutrittskontrolle mit Schlüsselschalter-Bedienung:
bsw.swiss
2 Drähte für Betriebsspannung 12VDC oder 24VDC und
2-Draht RS485-Bus bis 1000m Länge.
ST11-03
ST11-02
3/12
ST11-03NUP / NAP
ST11-02NUP / NAP
005-12-01_02
