Anleitung AMZ Tagalarm und Zutrittssystem
Einleitung
1
Das AMZ Tagalarm und Zutrittssystem (nachfolgend AMZ genannt) ist das ideale System um Türen und
Objekte zu überwachen. Je nach Ausführung können die berechtigten Benutzer mit Code, Datenträger
oder Finger die Tür oder Objekte ohne Alarmauslösung freischalten. Ohne Freischaltung kann die Tür in
Fluchtrichtung auch jederzeit mit einer Alarmauslösung geöffnet werden.
Eine Schleusenfunktion ist möglich.
Am AMZ können mehrere Bedienteile und multifunktionale Signalgeber angeschlossen werden. Unsere
Bedienungen sind für Innen- und geschützte Aussenanwendungen geeignet.
Eigenschaften:
• Programmierung über Codetastatur.
• 3 Berechtigungsstufen für: Türfreigabe, Zutrittssperrung, Scharf-/Unscharfschalten, Alarmquittierung
und Rückstellung für 99 Benutzer mit Code/Datenträger und 400 Finger.
• Türfreigabe bei scharfer Anlage mit "Tür offen Überwachung" ist programmierbar.
• Freigabe-, Überwachungs-, Voralarm- und Alarmzeit individuell einstellbar (1-180s).
• Langzeit- (1Min. - 24Std.) und Dauerfreigabe einstellbar.
• LED-Anzeige für Betriebs- und Alarmzustände.
• 4 Eingänge für Bedienung oder Freigabe, Drücker, Türkontakt und Melder oder Sperren und Schaltuhr.
• Relais 1 für Zutritt.
• Relais 2 für Alarm oder Meldung scharf/unscharf oder Ansteuerung Türrückhaltemagnet.
• Multifunktionale Signalgeber über Bus anschliessbar.
• Erweiterbar mit Ein- / Ausgangserweiterung für zusätzlich weitere 6 Eingänge und 4 Relaisausgänge
oder zum scharf und unscharf Schalten einer Einbruchmeldeanlage.
• Modbus für Steuerung und Visualisierung.
• 4-Draht-Verdrahtung:
Das AMZ besteht aus der Steuerung (nachfolgend Rechnerprint genannt), einer Codetastatur und den op-
tionalen Bedienteilen. Aus Sicherheitsgründen muss der Rechnerprint im geschützten Bereich montiert
werden.
Folgende Bedienteile können am Rechnerprint über die RS485-Schnittstelle angeschlossen werden:
• Codetastatur
• Bedienkombination
Codetastatur/Leser mit Fingerleser
In dieser Beschreibung wird die Kombination von Codetastatur/Leser (nachfolgend Codetastatur genannt)
und Rechnerprint beschrieben. Zusammen bilden sie eine einfache, über die Tastatur programmierbare
Türüberwachung (nachfolgend AMZ genannt).
Für die Bedienung mit Codetastatur/Leser kommen Schlüsselanhänger bzw. ID-Karten (Datenträger ge-
nannt) der Technologie EM 4102/01 zum Einsatz.

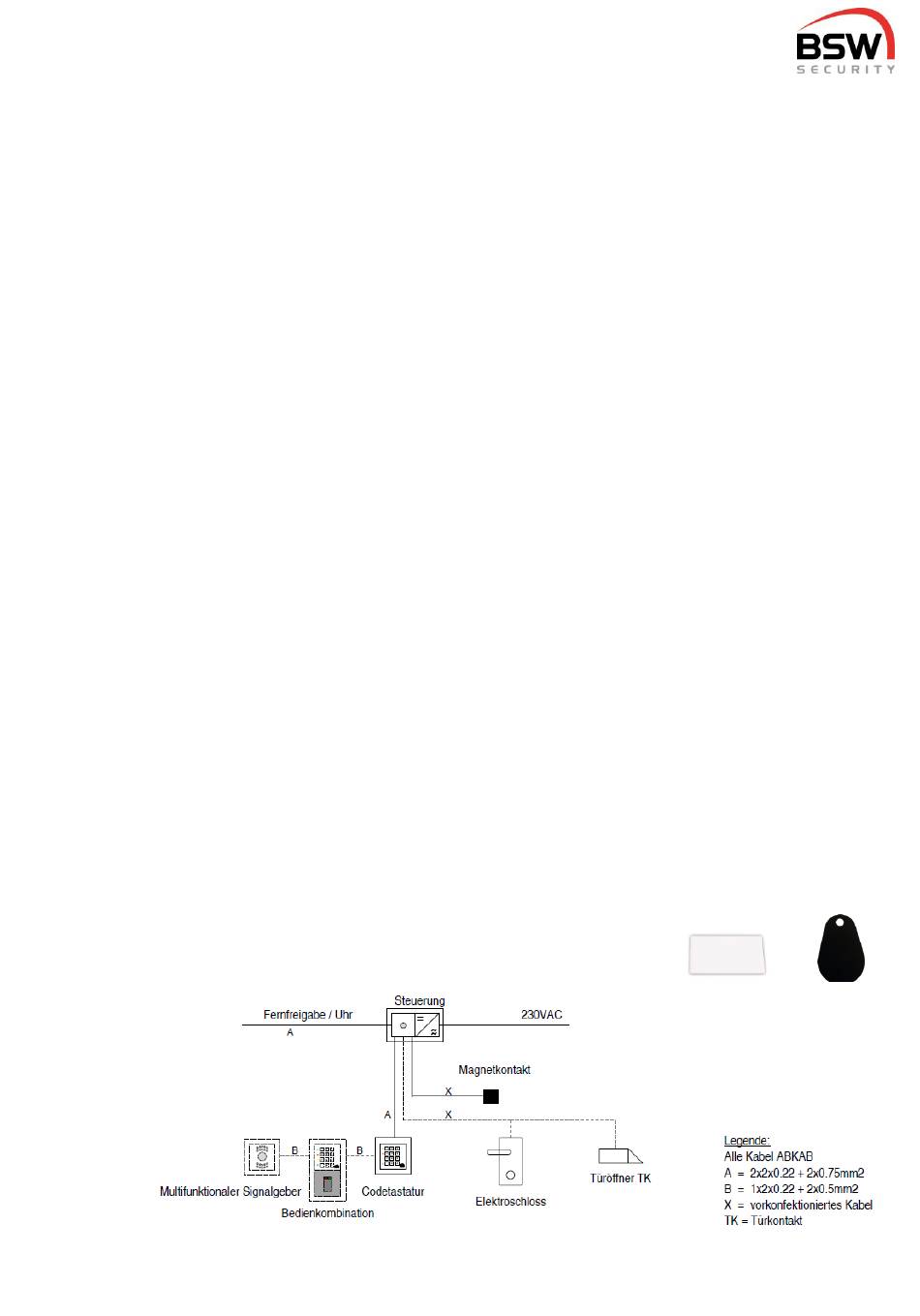

AMZ mit Zutrittskontrolle mit Codetastatur und Fingerleser-Bedienung:
bsw.swiss
2 Drähte für Betriebsspannung 12VDC oder 24VDC und
2-Draht RS485-Bus bis 1000m Länge.
CTL11-12
BK21-CTL12-FL02
bsw.at
3/40
CTL11-12NUP / NAP
BK21-CTL12-FL02NUP / NAP
035-12-01_09
