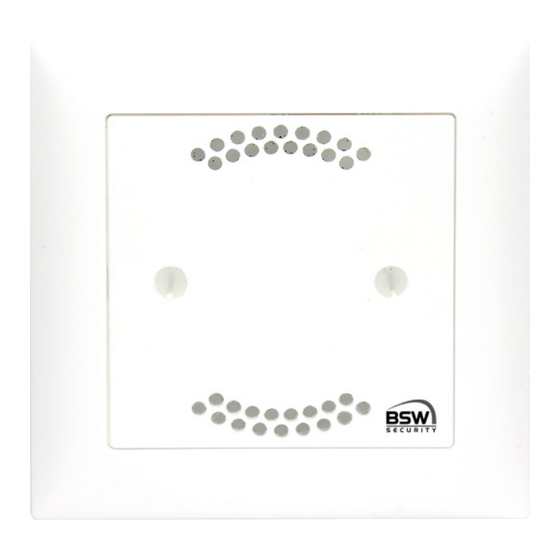

- Seite 1 AG0GA1 Anleitung multifunktionaler Signalgeber akustisch und akustisch/optisch Guide d‘installation des transmetteurs de signaux multifonctionnels acoustiques et acoustiques/optiques • MSA11-11.1 Multi-Signalgeber akustisch, uP weiss version française p.15 • MSAO11-11.1 Multi-Signalgeber akustisch/optisch, uP weiss • MSAO11-11.1NAP Multi-Signalgeber akust./opt., robust, aP weiss •...
-
Seite 2: Inhaltsverzeichnis
Anleitung multifunktionaler Signalgeber akustisch und akustisch/optisch Inhaltsverzeichnis 1 Produktbeschreibung ----------------------------------------------------------------------------------------------------------------------3 1.1 Verwendungszweck --------------------------------------------------------------------------------------------------------------------3 1.2 Multifunktionaler Signalgeber akustisch ------------------------------------------------------------------------------------------3 1.3 Multifunktionaler Signalgeber akustisch/optisch --------------------------------------------------------------------------------3 2 Layout Multifunktionaler Signalgeber ------------------------------------------------------------------------------------------------4 2.1 Multifunktionaler Signalgeber akustisch ------------------------------------------------------------------------------------------4 2.2 Multifunktionaler Signalgeber akustisch/optisch --------------------------------------------------------------------------------4 3 Montage und Verdrahtung ----------------------------------------------------------------------------------------------------------------5 3.1 Frontplatten Montage ------------------------------------------------------------------------------------------------------------------5 3.2 Einbautiefe für uP-Modelle -----------------------------------------------------------------------------------------------------------5 3.3 Verdrahtung ------------------------------------------------------------------------------------------------------------------------------6... -
Seite 3: Produktbeschreibung
• Grosser Betriebsspannungsbereich von 10 bis 27VDC (Laut- und Leuchtstärke gleichbleibend) • Steckbare Schraubklemmen • Zwei Eingänge für 3 verschiedene Tonsignale aus 35 Tonarten, programmierbar vom Gong bis MSA11-11.1 Sirene • Nach 3 Minuten wird die Lautstärke auf die 3. oberste Stufe reduziert •... -
Seite 4: Layout Multifunktionaler Signalgeber
Anleitung multifunktionaler Signalgeber akustisch und akustisch/optisch Layout multifunktionale Signalgeber 2.1 Multifunktionaler Signalgeber akustisch Legende Blitz Platine (aufsteckbar) 1 Kunststoffrahmen 2 Printplatte akustischer Signalgeber 3 Steckplatz für optischen Signalgeber / Programmierstecker BDM 4 Abstandhalter 5 Taste "Wahl" 6 Printbefestigungsschrauben 7 Taste "AUF" 8 Taste "AB"... -
Seite 5: Montage Und Verdrahtung
Anleitung multifunktionaler Signalgeber akustisch und akustisch/optisch Montage und Verdrahtung 3.1 Frontplatten Montage Der multifunktionale Signalgeber im EDIZIOdue Design ist in der Farbe weiss verfügbar und kann in Standard Unterputz- dosen oder BSW ap-Rahmen auch Aufputz montiert werden. Kunststoff Schlitzkopf-Senkschraube aP und uP robust: Deckelschrau ben Polyamid weiss M3x20mm oder 3-Loch Sicherheitsschrauben M3x20mm... -
Seite 6: Verdrahtung
Anleitung multifunktionaler Signalgeber akustisch und akustisch/optisch 3.3 Verdrahtung Die multifunktionalen Signalgeber sind mit steckbaren Schraubklemmen versehen für einen Drahtquerschnitt von 0.05 bis 1.5mm² und somit leicht anschliessbar. Zur Verdrahtung der Speisung, des Sabotagekontakts und der Eingänge ist das abgeschirmte Kabel Typ ABKAB 2×2+2HAL (2×2 0.22mm² paar- weise verdrillt und 2×... -
Seite 7: Funktionsbeschreibung
Anleitung multifunktionaler Signalgeber akustisch und akustisch/optisch Funktionsbeschreibung Akustischer Teil Es können 3 unterschiedliche Tonsignale bezüglich Tonart und Lautstärke mittels 2 Eingängen angesteuert werden. 4.1.1 Tonsignal-Eingänge Die Eingänge sind Minus-gesteuert. Tonsignal Eingang Klemme Werkeinstellung Ton 1 Zweiklang-Gong,schwach Ton 33 Sirene, schwach 1 und 2 9 und 10 Ton 20 Summer, schwach... -
Seite 8: Optischer Teil
Anleitung multifunktionaler Signalgeber akustisch und akustisch/optisch 4.2 Optischer Teil Es können 25 unterschiedliche Lichtsignale bezüglich Farbe, Anzeigeart und Leuchtstärke mittels 2 Eingängen ange- steuert werden. 4.2.1 Lichtsignal-Eingänge Die Eingänge sind Minus-gesteuert Lichtsignal Eingang Klemme Werkseinstellung Dauerlicht / rot / schwach Dauerlicht / grün / schwach 1 und 2 7 und 8... -
Seite 9: Programmieranleitung
Anleitung multifunktionaler Signalgeber akustisch und akustisch/optisch Programmieranleitung Die multifunktionalen Signalgeber werden über 3 integrierte Tasten auf die jeweiligen Bedürfnisse programmiert. Im Pro- grammiermodus beginnt die Auswahl immer mit der Werkseinstellung bzw. mit der zuletzt abgespeicherten Einstellung. Bei der ersten Inbetriebnahme muss die Rückstellung auf die Werkseinstellung Punkt 5.3, durchgeführt werden Achtung: Bei einem anstehenden Alarm ist das Programmier-Menu gesperrt: Taste "Wahl"... -
Seite 10: Funktion
Anleitung multifunktionaler Signalgeber akustisch und akustisch/optisch 5.1.2 Tonsignal 2 auf Eingang 2 programmieren: Werkseinstellung Summer (33), schwach (1) Funktion Tastendruck Quittierung 0.5 Sek. 1.5 Sek. 3 Sek. Programmiermodus 1x Ton Auswahl Tonsignal 2 auf Eingang 2 2x Ton Tonart auswählen weiter ... -
Seite 11: Programmierung Optischer Teil
Anleitung multifunktionaler Signalgeber akustisch und akustisch/optisch 5.2 Programmierung optischer Teil (nur Modelle MSAO11-11.1, MSAO11-11.1NUP, MSAO11-11.1NAP) Jedes der 4 Lichtsignale kann einzeln und individuell in Bezug auf die Farbe, Anzeigeart und Leuchtstärke programmiert werden. 5.2.1 Lichtsignal 1 auf Eingang 1 programmieren: Werkseinstellung Dauerlicht rot (1), schwach (1) Funktion Tastendruck Quittierung... -
Seite 12: Lichtsignal Ruhezustand (Kein Eingang Angesteuert) Programmieren: Keine Werkeinstellung
Anleitung multifunktionaler Signalgeber akustisch und akustisch/optisch 5.2.3 Lichtsignal 3 auf Eingang 3 (1 & 2) programmieren: Werkseinstellung Dauerlicht blau (3), schwach (1) Funktion Tastendruck Quittierung 0.5 Sek. 1.5 Sek. 3 Sek. Programmiermodus 1x Ton & Auswahl Lichtsignal 3 auf Eingang 1&2 3 x Ton Farbe auswählen weiter... -
Seite 13: Aufbauplan Und Anschlussschema
= Sabotage Kontakt / Contact anti-sabotage Sabo optisch / optique = Programmierstecker / Contacteur programmation akustisch / acoustique BSW SECURITY AG Förrlibuckstrasse 66 8037 Zürich T 0840 279 279 F 0840 279 329 Multifunktionale Signalgeber MSAO 2211-SI (+ 2200-BL optio R:\3-5_Produktion\06_Türüberwachungssysteme\03_Anschlussschemata\Einzel Komponenten\MSA\130507-01 MSA11-11.dwg... -
Seite 14: Massbilder
Anleitung multifunktionaler Signalgeber akustisch und akustisch/optisch Massbilder Die Massbilder der MSA11x und MSAO11x sind auf bsw-security.ch im Bereich Dokumente-/ Downloadsuche zu finden. Technische Daten Betriebsspannung: 12 – 24VDC, +/- 10%, stabilisiert Netzteil entsprechend EN 609501997-11 verwenden Strombedarf akustisch Ruhestrom: 25mA Alarmstrom bei 12VDC: 135mA Alarmstrom bei 24VDC:... - Seite 15 AG0GA1 Guide d‘installation des transmetteurs des signaux multifonctionnels acoustiques et acoustiques/optiques • MSA11-11.1 Transmetteur signal multi. acoust. en. blanc • MSAO11-11.1 Transmetteur signal multi. acoust./optiq., en. blanc • MSAO11-11.1NAP Transmetteur signal multi. acoust./optiq., rob. sa, blanc • MSAO11-11.1NUP Transmetteur signal multi. acoust./optiq., rob. en, blanc Testé...
- Seite 16 Guide d‘installation des transmetteurs des signaux multifonctionnels acoustiques et acoustiques/optiques Sommaire Description du produit ------------------------------------------------------------------------------------------------------------------- 17 1.1 Utilisation ------------------------------------------------------------------------------------------------------------------------------- 17 1.2 Transmetteurs de signaux multifonctionnels acoustiques ------------------------------------------------------------------ 17 1.3 Transmetteurs de signaux multifonctionnels acoustiques/optiques ------------------------------------------------------ 17 Layout des transmetteur des signaux multifonctionnels ------------------------------------------------------------- 18 2.1 Transmetteurs de signaux multifonctionnels acoustiques ------------------------------------------------------------------ 18 2.2 Transmetteurs de signaux multifonctionnels acoustiques/optiques ------------------------------------------------------ 18...
-
Seite 17: Description Du Produit
• Grande plage de tension de fonctionnement 10 à 27 VDC (le volume sonore et la luminosité constant) • Bornes à vis enfichables MSA11-11.1 • Deux entrées pour 3 différents signaux, programmable du gong jusqu'à la sirène • Le volume sonore sera réduit après 3 minutes sur le 3ème niveau supérieur •... -
Seite 18: Layout Des Transmetteur Des Signaux Multifonctionnels
Guide d‘installation des transmetteurs des signaux multifonctionnels acoustiques et acoustiques/optiques Layout des transmetteurs de signaux multifonctionnels 2.1 Transmetteurs de signaux multifonctionnels acoustiques Légende: 1 Cadre EDIZIOdue Platine flash (enfichable) 2 Fixage au cadre 3 Connecteur pour platine optique / programmation BDM 4 Entretoise 5 Touche sélection 6 Fixation platine... -
Seite 19: Montage Et Câblage
Guide d‘installation des transmetteurs des signaux multifonctionnels acoustiques et acoustiques/optiques Montage et cablage 3.1 Montage de la platine en face Le transmetteur de signaux multifonctionnel en version EDIZIOdue est disponible en blanc, il peut être monté dans des boîtiers standards encastrés, sur cadres en saillie BSW ou en applique. La version robuste est pour la montage en encastré... -
Seite 20: Câblage
Guide d‘installation des transmetteurs des signaux multifonctionnels acoustiques et acoustiques/optiques 3.3 Câblage Les transmetteurs de signaux multifonctionnels sont pré- vus avec des bornes à vis enfichables pour fils de section 0.05 à 1.5mm² et sont donc facilement raccordables. Pour le câblage de l'alimentation, du contact anti-sabotage et des entrées, utiliser un câble blindé... -
Seite 21: Fonctionnement
Guide d‘installation des transmetteurs des signaux multifonctionnels acoustiques et acoustiques/optiques Fonctionnement 4.1 Partie acoustique Avec 2 entrées vous avez la possibilité de commander 3 signaux acoustiques différents quand à la tonalité et volume. 4.1.1 Entrée signal son: Les entrées sont commandé par le moins. Tonalité... -
Seite 22: Partie Optique
Guide d‘installation des transmetteurs des signaux multifonctionnels acoustiques et acoustiques/optiques 4.2 Partie optique Possibilité de commander 25 types différents de signaux lumineux (couleur, mode de signalisation, intensité) avec les 2 entrées. 4.2 1 Entrées de signal lumineux à tension négative signaul lumineux entrées borne... -
Seite 23: Guide De Programmation
Guide d‘installation des transmetteurs des signaux multifonctionnels acoustiques et acoustiques/optiques Guide de programmation Les transmetteurs de signaux multifonctionnels se programment en fonction des besoins avec les 3 touches incorporées. En mode programmation ce sont les réglables 'usine' qui se présentent d'abord. Lors de la première mise en service, il est nécessaire de réinitialiser au réglage d'usine point 5.3. - Seite 24 Guide d‘installation des transmetteurs des signaux multifonctionnels acoustiques et acoustiques/optiques 5.1.2 Signal acoustique 2 programmer sur l'entré 2: réglage d'usine (33), faible (1) Fonction pression sur la touche acquittement 0.5 sec.. 1.5 sec. 3 sec. mode programmation tonalité simple sélection du signal acoustique 2 sur l'entrée 2 tonalité...
-
Seite 25: Programmation De La Partie Optique
Guide d‘installation des transmetteurs des signaux multifonctionnels acoustiques et acoustiques/optiques 5.2 Programmation de la partie du signal optique (uniquement les modèles MSAO11-11.1, MSAO11-11.1NUP, MSAO11-11.1NAP) Chacun des 4 types de signaux optiques est programmable et réglable en intensité individualment. 5.2.1 Programmation du signal optique 1 sur entré 1: règlage d'usine lumière permanente rouge (1), faible (1) Fonction pression sur la touche acquittement... -
Seite 26: Reset Réglage D'usine
Guide d‘installation des transmetteurs des signaux multifonctionnels acoustiques et acoustiques/optiques 5.2.3 Programmation du signal optique 3 sur entré 3 (1 & 2): règlage d'usine lumière permanente blue (1), faible (1) Fonction pression sur la touche acquittement 0.5 sec. 1.5 sec. 3 sec. -
Seite 27: Plan De Montage Et Schéma De Raccordement
Sabo = Sabotage Kontakt / Contact anti-sabotage optisch / optique = Programmierstecker / Contacteur programmation akustisch / acoustique BSW SECURITY AG Förrlibuckstrasse 66 8037 Zürich T 0840 279 279 F 0840 279 329 Multifunktionale Signalgeber MSAO 2211-SI (+ 2200-BL optional) R:\3-5_Produktion\06_Türüberwachungssysteme\03_Anschlussschemata\Einzel Komponenten\MSA\130507-01 MSA11-11.dwg... -
Seite 28: Cotes
Guide d‘installation des transmetteurs des signaux multifonctionnels acoustiques et acoustiques/optiques Cotes Les cotes des MSA11x et MSAO11x se trouvent sur notre site bsw-security.ch en zone Documents / Téléchargement. Caractéristiques techniques Tension de service: 12 – 24VDC, +/- 10%, stabilisée Utiliser un transformateur conforme à EN 609501997-11 Ampérage partie acoustique Courant à... - Seite 29 Guide d‘installation des transmetteurs des signaux multifonctionnels acoustiques et acoustiques/optiques Note bsw.swiss AG0GA1...
- Seite 30 Guide d‘installation des transmetteurs des signaux multifonctionnels acoustiques et acoustiques/optiques Note bsw.swiss AG0GA1...
-
