2.3

Steuerung

2.3.1 Montage und Einbau

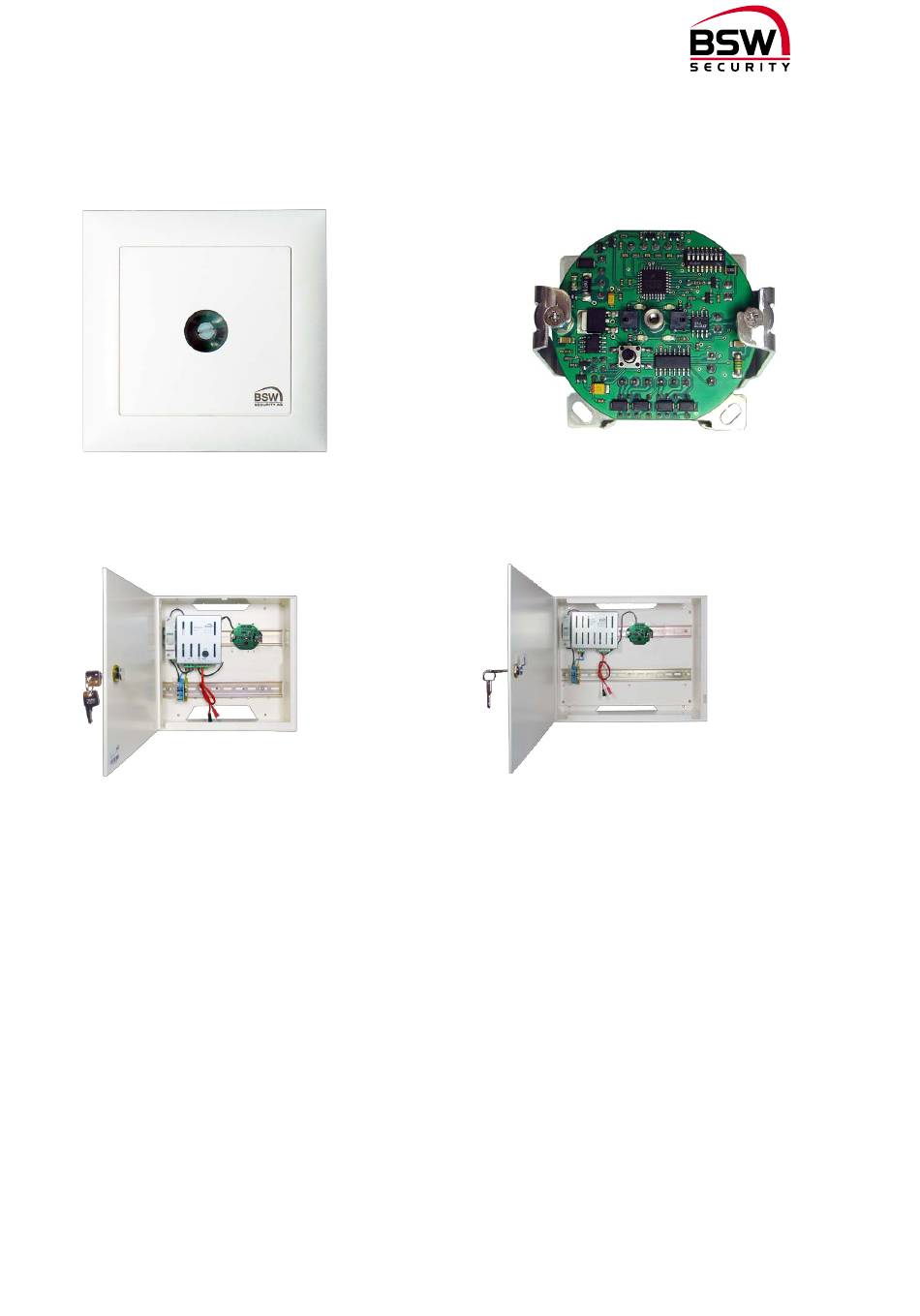

Die Steuerung ist in zwei Ausführungen erhältlich: Die Ausführung im EDIZIOdue-Design für Standard-
Unterputzdosen oder mit BSW aP-Rahmen für Aufputz und die Ausführung für DIN-Schienenmontage.
Ausfühtung uP
Die Steuerung für DIN-Schienenmontage ist auch als Fingerleser Zentrale in einem Kunststoffgehäuse mit
Speisung erhältlich. Die Zentralen können optional mit Akkus zur Notstromversorgung erweitert werden.
Fingerleser Zentrale
FL-NTLG12-RP22
230VAC/12VDC, 3.5A
Optional 1 Akku 12V / 7Ah, Typ 18004.Y
Masse (bxhxt): 270x250x95mm
2.3.2 Verdrahtung
Die Steuerung ist mit steckbaren Schraubklemmen für einen Drahtquerschnitt von 0.05mm
versehen.
2.3.3 Programmierschalter S1
Es sind 8 Programmierschalter für verschiedene Funktionen integriert (siehe Punkt 5.6.12).
2.3.4 Eingänge
Die Eingänge sind minus gesteuert.
Eingang 1 (Klemme 1): Türkontakt
Ist kein Türkontakt vorhanden, muss der Programmierschalter S1-3 auf AUS gesetzt werden (siehe Punkt
5.6.12).
Bei einem vorhandenen Türkontakt kann der Programmierschalter S1-3 auf EIN gesetzt werden (siehe
Punkt 5.6.12), sodass die Türfreigabezeit beim Öffnen der Türe nach 2 Sekunden abgebrochen wird. Somit
wird verhindert, dass fremde Personen noch Einlass haben. Solange die Türe jedoch offen bleibt, blinkt die
grüne LED alle 8 Sekunden (1:7) auf der Steuerung.
