Anleitung Nottaster mit LED (Öffner - Öffner)
Manuel bouton d'urgence avec LED (ouverture - ouverture)
NT12-1OO
•
NT11-1OO
•
NT11-1OONAP
•
NT11-1OONUP
•
NT22-P---NT1OO
•
NT32-B-P-NT1OO
•
NT32-T-P-NT1OO
•
NT12-1OO
NT11-1OONUP*
bsw.swiss

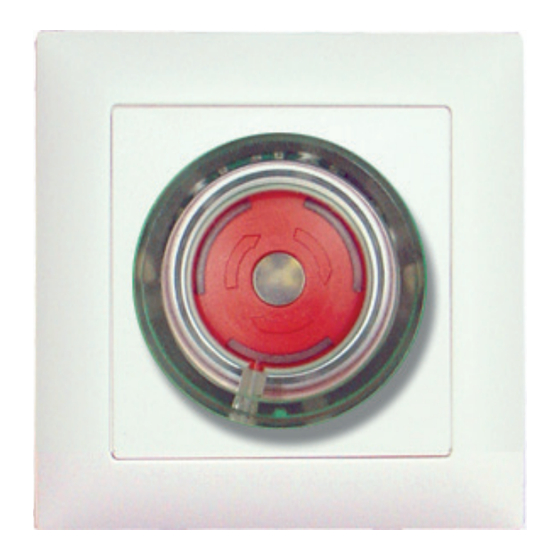

Nottaster mit LED, uP grün
Nottaster mit LED, uP weiss
Nottaster robust mit LED, aP weiss
Nottaster robust mit LED, uP weiss
Nottaster mit LED, Piktog., uP grün
Nottaster mit LED, Blind, Piktog., uP grün
Nottaster mit LED, Taster, Piktog., uP grün
NT11-1OO*
NT22-P---NT1OO
*Ausführungen weiss: Einbau bei Fluchtwegen nur mit Zustimmung der zuständigen Behörde!
Anleitung Nottaster mit LED (Öffner - Öffner)
NT11-1OONAP*
NT32-B-P-NT1OO
version française p. 5
NT32-T-P-NT1OO
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für BSW SECURITY NT12-100
Inhaltszusammenfassung für BSW SECURITY NT12-100
- Seite 1 Anleitung Nottaster mit LED (Öffner - Öffner) Manuel bouton d’urgence avec LED (ouverture - ouverture) NT12-1OO Nottaster mit LED, uP grün version française p. 5 • NT11-1OO Nottaster mit LED, uP weiss • NT11-1OONAP Nottaster robust mit LED, aP weiss •...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten Inbetriebsetzung, Wartung und Kontrolle Nottaster Verdrahtung Schema „Hinweiskleber Nottaste, unten“ Masszeichnungen liegt bei NT1x-1OOxxx bei. Technische Daten • Nottaste rot hinterleuchtet mit zwei zwangsgeführten Kontakten (Öffner/Öffner) • 4 Eingänge mit Zustandsanzeigen rot, grün, gelb und integriertem Summer (minusgesteuert) •... -
Seite 3: Rückstellung
Rückstellung Sabotagekontakt Wurde der rastende Nottaster eingedrückt, muss er wie folgt Der Sabotagekontakt öffnet zurückgestellt werden: beim Abziehen der Front- platte. Bei der robusten Ausfüh- rung NUP oder NAP zuerst die 4 Deckelschrauben Sabotagekontakt entfernen Beleuchtungskappe nach vorne abziehen Verdrahtung Nottaster im Uhrzeigersinn drehen bis dieser ausrastet Steckbare Schraubklemmen (Drahtquerschnitt 0.05 bis... -
Seite 4: Masszeichnungen
Masszeichnungen NT32-B-P-NT1OO NT1x-1OO 24mm ohne steckbare Schraubklemmen 33mm mit steckbaren Schraubklemmen ohne Verdrahtung 44mm mit steckbaren Schraubklemmen mit Verdrahtung NT22-P---NT1OO h1 = 24mm ohne steckbaren Schraubklemmen 33mm mit steckbaren Schraubklemmen ohne Verdrahtung 44mm mit steckbaren Schraubklemmen mit Verdrahtung h2 Piktogramm = 14mm h1 = 24mm ohne steckbaren Schraubklemmen 33mm mit steckbaren Schraubklemmen ohne Verdrahtung... - Seite 5 Manuel bouton d’urgence avec LED (ouverture - ouverture) NT12-1OO Bouton d’urgence avec LED, encastré, vert • NT11-1OO Bouton d’urgence avec LED, encastré, blanc • NT11-1OO Bouton d’urgence robuste avec LED, en applique, blanc • NT11-1OONUP Bouton d’urgence robuste avec LED, encastré, blanc •...
-
Seite 6: Caractéristiques Techniques
Sommaire Caractéristiques techniques Mise en service, entretien et contrôles Bouton d’urgence Câblage Schéma L’autocollant «bouton d’urgence, en Dessins cotés bas» est fourni avec NT1x-1OOxxx. Caractéristiques techniques • Bouton d’urgence avec rétroéclairage rouge, deux contacts de type NF / NF • 4 entrées avec indicateurs d’état rouge, vert, jaune et vibreur sonore intégré... -
Seite 7: Bouton D'urgence
Réarmement du bouton Contact anti-sabotage Lorsque le bouton d’urgence a été pressé, il reste enclenché Le contact anti-sabotage et doit être réarmé comme suit: s’ouvre lorsque le panneau frontal est retiré. Enlever les vis du couvercle pour version robuste NUP Contact anti- et NAP sabotage... -
Seite 8: Dessins Cotés
Dessins cotés NT32-B-P-NT1OO NT1x-1OO 24mm sans bornes à vis enfichables 33mm avec bornes à vis enfichables sans câblage 44mm avec bornes à vis enfichables avec câblage NT22-P---NT1OO h1 = 24mm sans bornes à vis enfichables 33mm avec bornes à vis enfichables sans câblage 44mm avec bornes à...
