2.2.2
Câblage
Les lecteurs d'empreintes digitales possèdent un câble de raccordement blindé et scellé de type AB-
KAB1x2+2 (1x2×0,22 mm² torsadé + 2×0,5 mm²), de longueur 6 m.
Une rallonge de 10 m est possible avec le produit FL-V10 (câble 10 m ABKAB1x2+2 avec résistance de
120 Ohm). Câblage selon schéma de raccordement du lecteur d'empreintes digitales Rallonge 120718-01.
2.3

Commande

2.3.1
Montage et installation

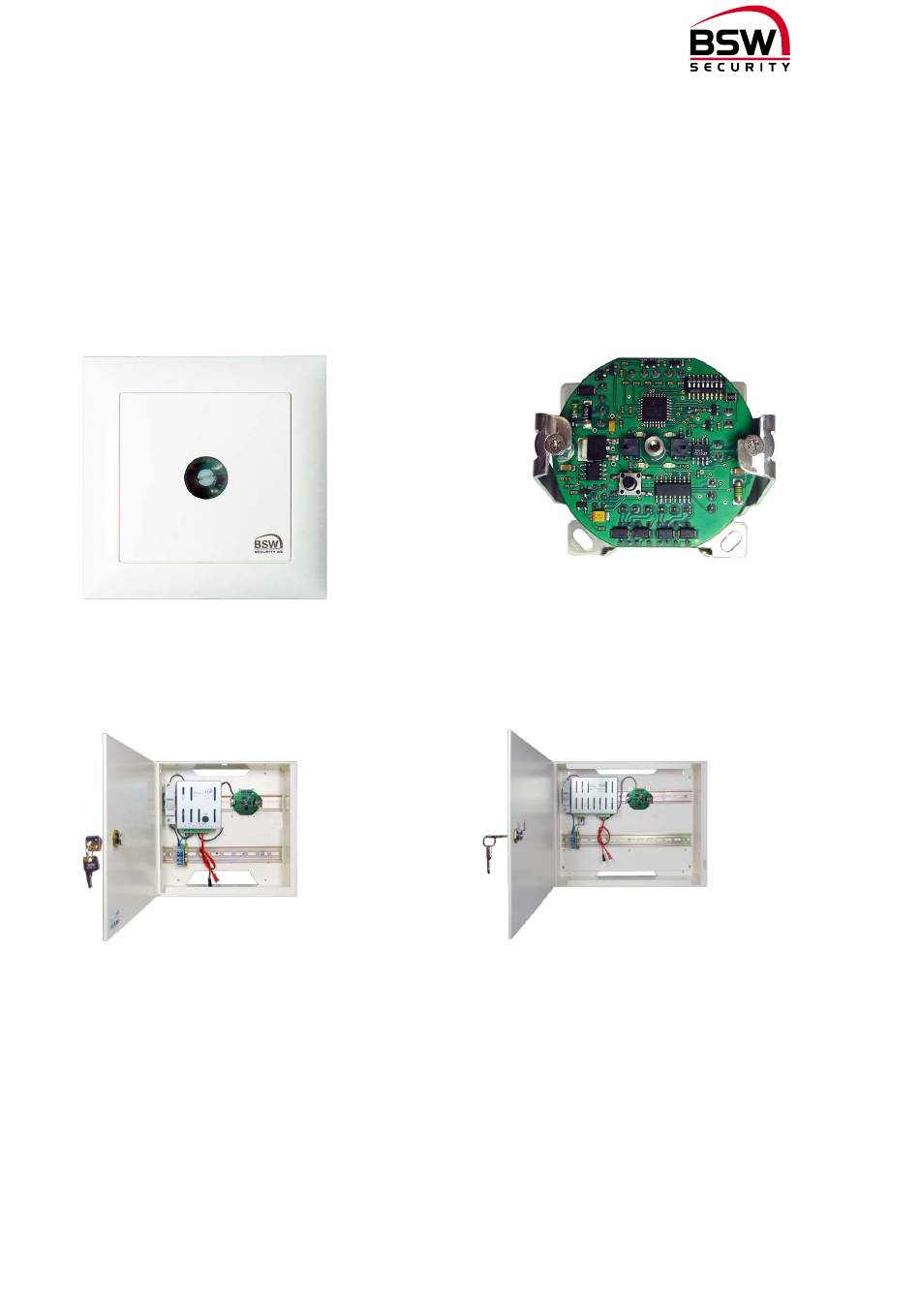

Deux modèles de commande existent : Le modèle avec le design EDIZIOdue pour les boîtes encastrées
standard ou avec un cadre en saillie BSW pour un montage apparent et le modèle pour le montage sur
rails DIN.
Modèle encastré
La commande pour le montage sur rails DIN est aussi disponible sous forme de centrale du lecteur d'em-
preintes digitales dans un boîtier plastique avec alimentation. Les centrales peuvent être équipées en plus
en option d'accus pour une alimentation de secours.
Centrale du lecteur d'empreintes digitales
FL-NTLG12-RP22
230 V CA/12 V CC, 3,5 A
En option :1 accu 12 V / 7 Ah, type 18004.Y
1 accu 12 V / 7 Ah, type 18004.Y
Dimensions (LxHxP) : 270x250x95 mm
2.3.2
Câblage
La commande est pourvue de bornes à vis enfichables pour une section de fil comprise entre 0,0 5mm
2
1,5 mm
.
2.3.3
Commutateur de programmation S1
8 commutateurs de programmation dotés de différentes fonctions sont intégrés (voir point 5.6.12).
bsw-security.ch
bsw.at
24/44
Modèle montage sur rails DIN
Centrale du lecteur d'empreintes digitales
FL-NTLGM24-RP22
230 V CA/24 V CC, 3,5 A
En option :
2 accus 12 V / 7 Ah, type 18004.Y
Câble de liaison type 18000.KV
Dimensions (LxHxP) : 380x300x124 mm
2
et
120702-04
