17/28
Bosch Rexroth AG
Montage
Min. 50 mm Freiraum
Min. 25 mm Freiraum
Min. 50 mm Freiraum

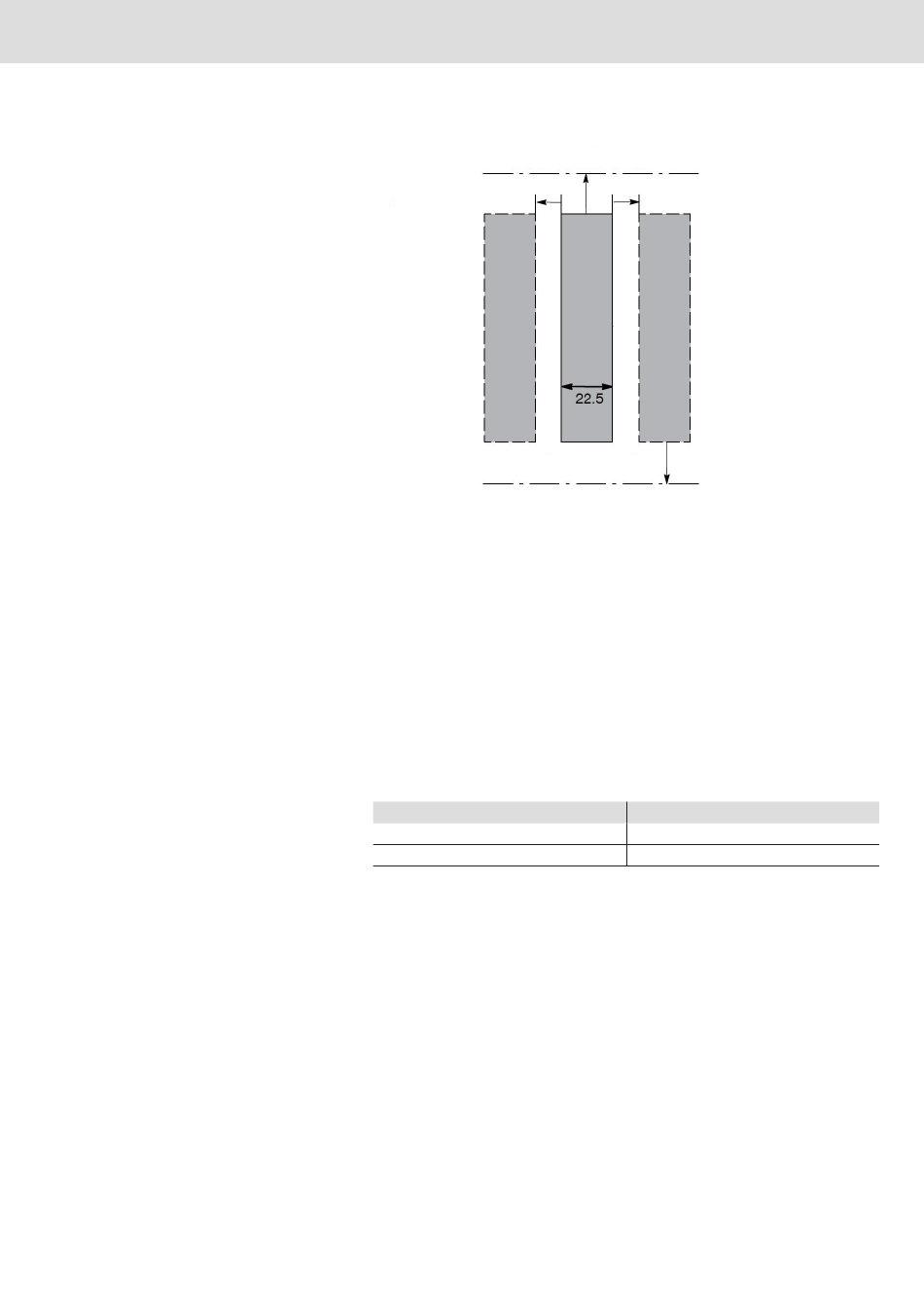

Abb. 4: Erforderliche Abstände
notwendiges werkzeug
7.2
Für die Montage ist kein spezielles Werkzeug erforderlich.
7.3
Empfohlenes Zubehör
Für den Anschluss des Boosterverstärkers VT-MSFA1 wird folgendes Zubehör
empfohlen, das nicht im Lieferumfang enthalten ist und das Sie separat bei Bosch
Rexroth bestellen können:
Tabelle 5: Zubehör
Bauteil
Kondensatormodul VT11110-1X
Kompaktnetzgerät VT-NE30-2X
7.4
VT-MSFA1 montieren
Berücksichtigen Sie für die Montage die Hinweise zu angewandten Normen
f
und Einsatzbedingungen im Datenblatt.
Verlegen Sie Magnet- und Signalleitungen nicht in der Nähe von
f
leistungsführenden Kabeln.
Verwenden Sie geschirmte Kabel (EMV-geeignet) für Signal- und
f
Ventilleitungen.
Verwenden Sie keine silikonhaltigen Dicht-, Klebe- oder Isoliermittel.
f
Achten Sie auf wartungsfreundlichen Einbau, d. h. einfachen Zugang zu den
f
Anschlussleitungen. Freier Zugriff auf die Anschlussseite muss gewährleistet
sein. Die Kabelenden sollten ausreichend lang sein, damit der Verstärker
auch im verdrahteten Zustand ausgebaut werden kann.
VT-MSFA1 | RD 30260-B/07.12
Min. 25 mm Freiraum
Materialnummer
R900020293
R901082348
