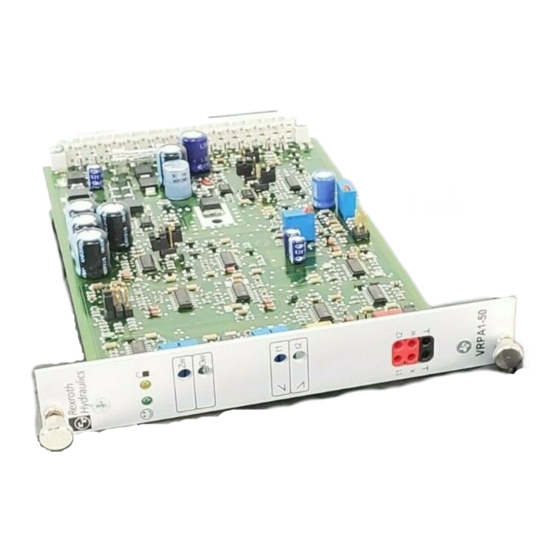

Analoger Verstärker
Typ VT-VRPA1-400-1X/V0
Geräteserie 1X
Inhaltsübersicht
Inhalt
Merkmale
Geräteabmessungen
Merkmale
Seite
- Geeignet zur Volumenstromverstellung einer Axialkolben-Ver-
stellpumpe A10VSO mit elektrischem Förderstromregler FE
1
- Steckkompatibel zum Verstärker VT 5036-1X
2
- Sollwert-Signaleingänge:
2
0 bis +6 V; 0 bis +9 V; 0 bis +10 V
4
- Potentiometer-Einstellung auf der Frontplatte für Nullpunkt
5
und Amplitudenabschwächung
6
- Messbuchsen für die Rampenzeit
7
- Eingang „Rampe aus"
8
- Ausgänge für Sollwert (0 bis +6 V) und Istwert (0 bis -6 V)
- LED-Anzeige „Betriebsbereitschaft"
- Verpolungsschutz für die Betriebsspannung
RD 30217/09.11
Ersetzt: 29957
H6197_d
1/8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch Rexroth 1X Serie
Inhaltszusammenfassung für Bosch Rexroth 1X Serie
-
Seite 1: Inhaltsverzeichnis
Analoger Verstärker RD 30217/09.11 Ersetzt: 29957 Typ VT-VRPA1-400-1X/V0 Geräteserie 1X H6197_d Inhaltsübersicht Merkmale Inhalt Seite – Geeignet zur Volumenstromverstellung einer Axialkolben-Ver- stellpumpe A10VSO mit elektrischem Förderstromregler FE Merkmale – Steckkompatibel zum Verstärker VT 5036-1X Bestellangaben – Sollwert-Signaleingänge: Funktionsbeschreibung 0 bis +6 V; 0 bis +9 V; 0 bis +10 V Blockschaltbild / Anschlussbelegung –... -
Seite 2: Bestellangaben
Bosch Rexroth AG Hydraulics VT-VRPA1-400-1X/V0 RD 30217/09.11 Bestellangaben Standard Verstärker für Proportionalventile mit elektrischer Wegrückführung, analog, mit einer Endstufe 1X = Geräteserie 10 bis 19 Für Axialkolbenverstellpumpen A10VSO = 400 (10 bis 19: unveränderte technische Daten und Anschlussbelegung) geeigneter Kartenhalter: –... - Seite 3 Hydraulics Bosch Rexroth AG RD 30217/09.11 VT-VRPA1-400-1X/V0 Funktionsbeschreibung (Fortsetzung) Externes Zeitpotentiometer Schwenkwinkelerfassung Die Wegaufnehmerelektronik besteht aus einem Oszillator [14] mit nachgeschaltetem Treiber [15] zur Ansteuerung des induktiven Wegaufnehmers und einem Demodulator [16] zur 500K Auswertung des Wegaufnehmersignals (Istwert). Die Oszilla- Hinweis: torfrequenz beträgt ca.
-
Seite 4: Blockschaltbild / Anschlussbelegung
Bosch Rexroth AG Hydraulics VT-VRPA1-400-1X/V0 RD 30217/09.11 Blockschaltbild / Anschlussbelegung... -
Seite 5: Technische Daten
Hydraulics Bosch Rexroth AG RD 30217/09.11 VT-VRPA1-400-1X/V0 Technische Daten (Bei Geräteeinsatz außerhalb der angegebenen Werte bitte anfragen) Betriebsspannung 24 VDC +40 % /–5 % Funktionsbereich: – oberer Grenzwert 35 V – unterer Grenzwert 22 V Leistungsaufnahme < 30 W Stromaufnahme I <... -
Seite 6: Anzeige-/ Einstellelemente
Bosch Rexroth AG Hydraulics VT-VRPA1-400-1X/V0 RD 30217/09.11 Anzeige-/ Einstellelemente Rampe permanent AUS (min) • extern steuerbar – 2,5 A T VRPA1-400 • Brücke gesteckt – Brücke offen Werkseinstellung der Brücke LED-Anzeigen: Betriebsbereitschaft (grün) Freigabe (gelb) Potentiometer: Nullpunkt Sollwert Sollwertabschwächer Rampenzeit „auf“... - Seite 7 Hydraulics Bosch Rexroth AG RD 30217/09.11 VT-VRPA1-400-1X/V0 Geräteabmessungen (Maßangaben in mm) VRPA1-400 4TE (20)
-
Seite 8: Projektierungs- / Wartungshinweise
Maschinenfunktionen benutzt werden (siehe dazu auch Europäische Norm „Sicherheitstechnische Anforderungen an fluidtechnische Anlagen und Bauteile – Hydraulik“, EN ISO 13849). Bosch Rexroth AG © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutz- Hydraulics rechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Zum Eisengießer 1...
