1. Einleitung
CM5 ist ein Hochspannungsgenerator, der zur Hochspannungsversorgung der Ladestäbe und -
elektroden von Simco-Ion Europe eingesetzt wird. Die Kombination aus Generator und
Ladestäben/-elektroden wird als elektrostatisches Ladesystem CM5 bezeichnet. Es dient dazu,
Werkstoffe zeitweilig zu verbinden.
Der Generator kann entweder manuell oder per Fernbedienung bedient werden (analog oder
digital). Der digitale Bus ermöglicht darüber hinaus die Nutzung des Generators in einem
seriellen Netzwerk.
Auf der Vorderseite des Generators sind ein Ein/Aus-Schalter, ein Display für die Anzeige von
Systemeinstellungen und Informationen, sechs Bedientasten (Folientastatur) zum Einstellen der
Hochspannung oder Bedienen der Benutzerschnittstelle und eine Begrenzungsanzeige
angeordnet, die darauf hinweist, dass Ausgangsspannung oder Ausgangsstrom begrenzt sind.
Auf der Rückseite befinden sich Netzeingang, Hochspannungsanschlüsse, der serielle Bus oder
das Netzwerkmodul, Anschlüsse für Analogbetrieb oder zum Ein- und Ausschalten der
Hochspannung per Fernbedienung.

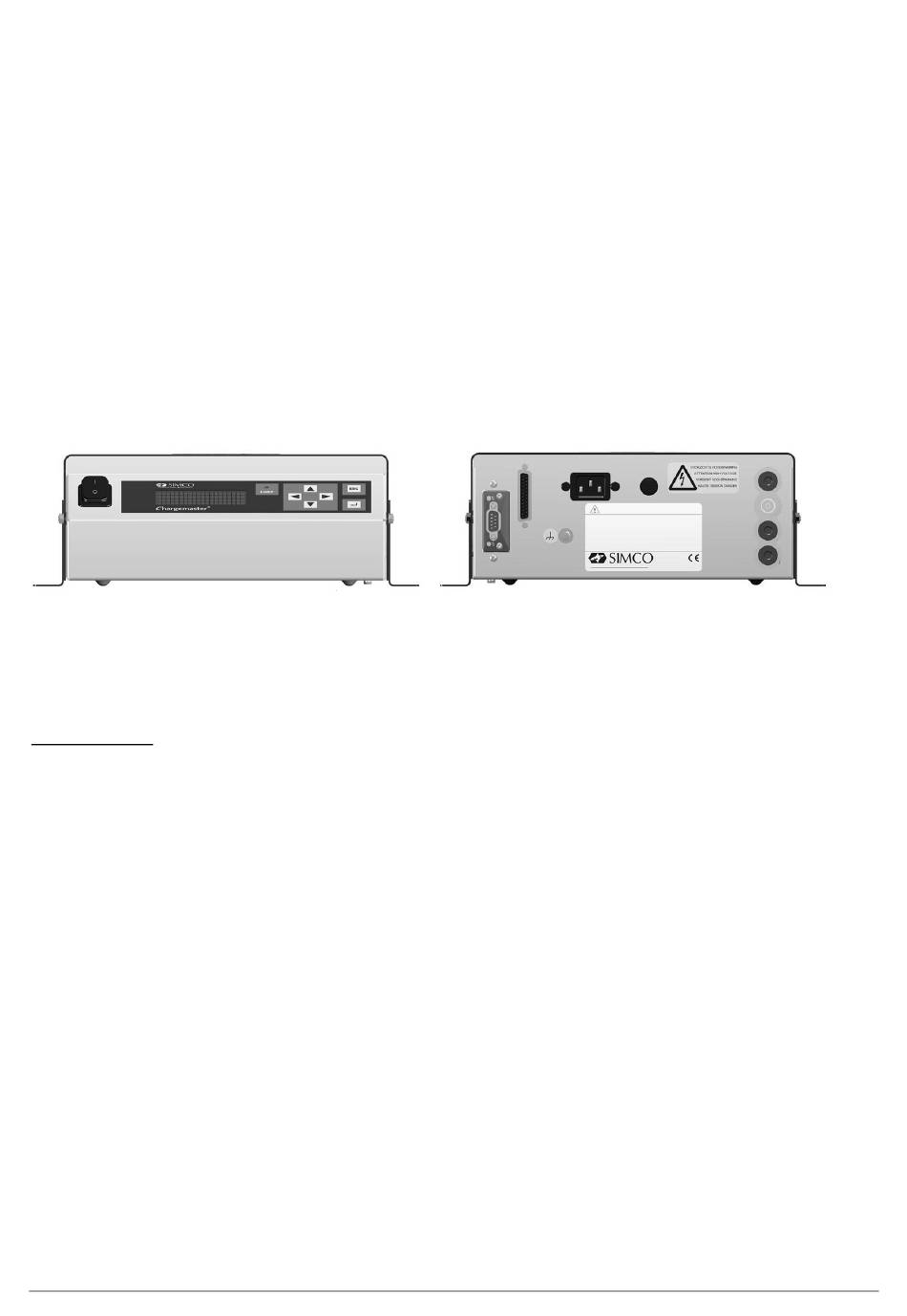

Abbildung 1: Vorder- und Rückseite des CM5
2. Beschreibung und Betrieb
Beschreibung
Nach dem Anschließen der Netzspannung und dem Einschalten des Generators erzeugt dieser
eine stabilisierte Hochspannung. Ausgangsspannung und -strom können vom Generator
gesteuert werden, und sie sind kurzschlussgeschützt. Der Generator wird über eine Tastatur
bedient. Die Informationen über den Generator werden auf einem Display dargestellt. Dieses
Display zeigt die Informationen über die aktuellen Messwerte von Hochspannung und Strom am
Ausgang an, außerdem die Einstellungen für Hochspannung und Strom, Betriebsmodi und
verschiedene Generatoreinstellungen. Es stehen 4 Sprachen zur Auswahl, in denen die
Informationen und Anweisungen im Display angezeigt werden können. Der Generator verfügt
über Analog- und Digitalanschlüsse und ermöglicht damit auch einen Betrieb per
Fernbedienung. Der Generator ist vor Überlastung geschützt. Sollte eine Überlastung auftreten,
wird der Hochspannungsausgang begrenzt. Wenn die Begrenzungsanzeige aufleuchtet,
bedeutet dies, dass der Generator mit dieser Begrenzung betrieben wird.
CM5_UM_9752090113_D_V1_5
5
