Hinweis:
Damit der Steuereingang zum Steuern oder Begrenzen des Stroms genutzt werden kann,
muss die Option 4300 im Menü auf „External" (extern) eingestellt werden (Menüpunkt 4320).
Wenn diese Option nicht aktiviert ist, wird der maximal zu liefernde Ausgangsstrom über die
Menüeinstellungen festgelegt.
5.8.3. Analoges Steuersignal "Advanced Output Control" (erweiterte
Ausgangssteuerung)
Für den Anschluss des Steuersignals der Geschwindigkeit der Maschine muss eine
Spannungs- bzw. Stromquelle zwischen Kontakt 12 und dem Masse-Kontakt 24 gemäß unten
stehendem Schaltplan angeschlossen werden.

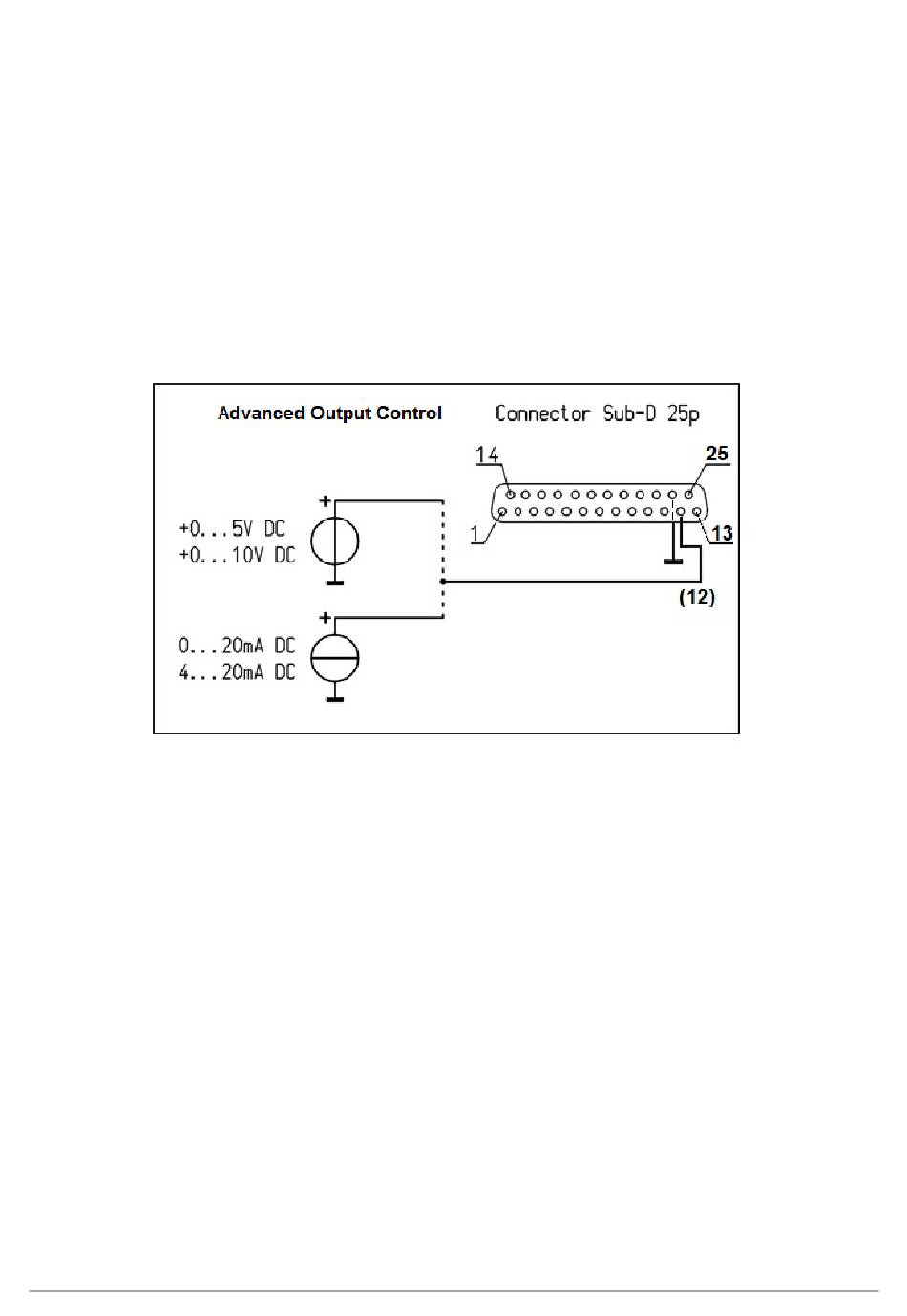

Abbildung 12: Schaltplan CM5 "Advanced Output Control"
Achtung:
Um dem Steuereingang zur Steuerung der Geschwindigkeit der Maschine nutzen zu
können, muss im Menü die Option 1400 "Advanced Output Control" eingestellt werden.
Der maximale Ausgangsstrom wird über den Menüpunkt 6100 festgelegt: eingestellter Wert
der Strombegrenzung.
5.9. Analoge Anzeigesignale
Für die Anzeige von Hochspannung oder Ausgangsstrom stehen zwei Analogsignale zur
Verfügung. Beide Signale können unabhängig voneinander konfiguriert und angezeigt werden.
Die Konfiguration der Ausgänge erfolgt über das Menü des Generators. Bezüglich der
Konfiguration der Ausgänge siehe die Menüpunkte 7610 bis 7614 und 7620 bis 7624.
5.9.1. Analoges Anzeigesignal „Remote Output Voltage" (Ausgangsspannung über
Fernbedienung)
Um das Anzeigesignal für die gelieferte Hochspannung anzuschließen, muss ein Spannungs-
CM5_UM_9752090113_D_V1_5
19
