6.5. Das Hauptmenü
Das LCD-Display zeigt Informationen über den Status des Generators an. Diese Informationen
werden in Form von Texten und Symbolen dargestellt.

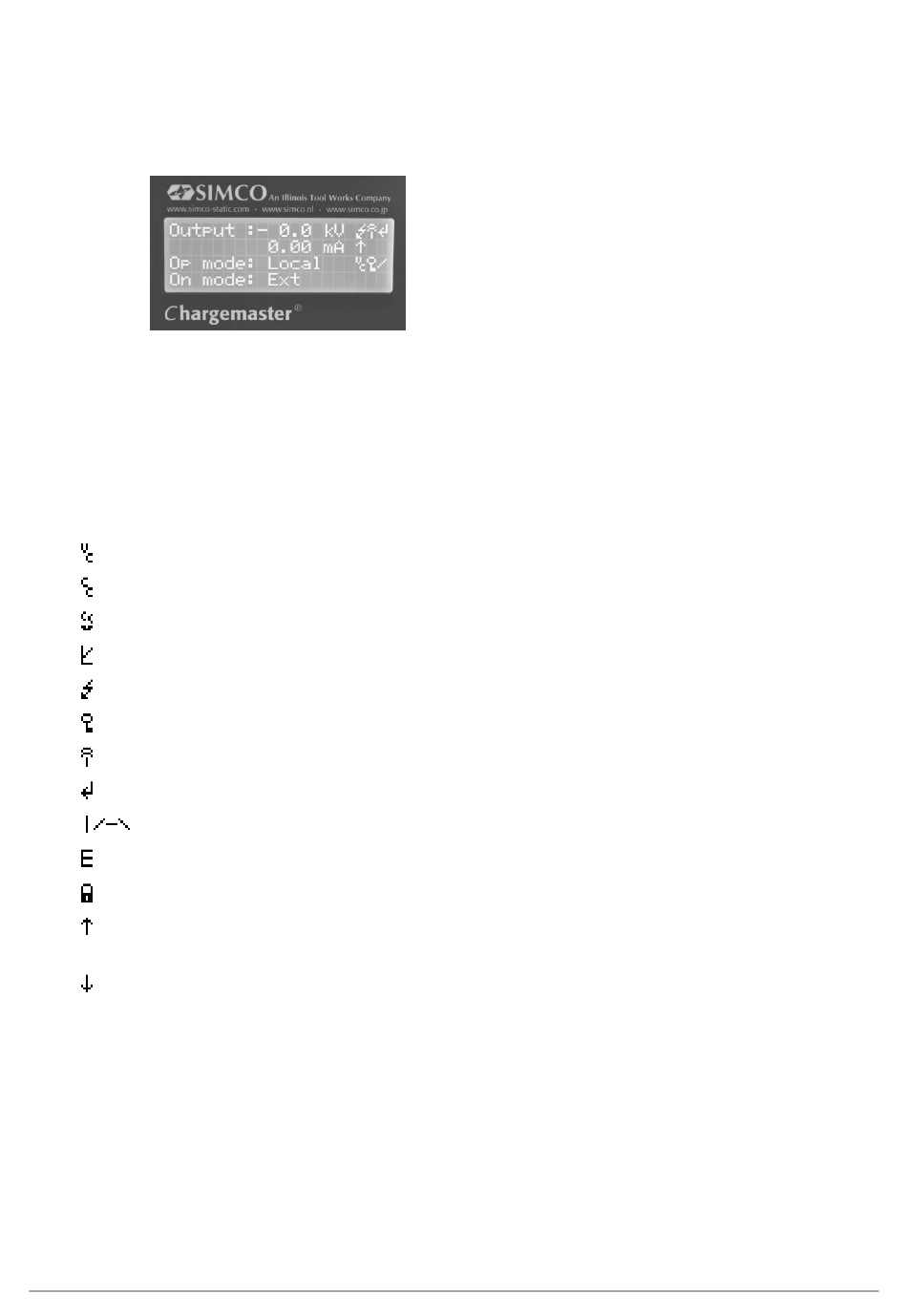

Abbildung 18: Das Display des CM5
Der Hauptbildschirm des Generators zeigt die aktuell gemessenen Werte von Spannung und
Strom sowie den Betriebsmodus an. Texte sind auf der linken Seite des Displays angeordnet,
Symbole auf der rechten Seite. Die Symbole, die sich auf einen Betriebsmodus beziehen,
werden auf derselben Zeile wie der zugehörige Text angezeigt.
Erklärung der verwendeten Symbole:
Generator arbeitet im Modus mit Spannungssteuerung (VC).
Generator arbeitet im Modus mit Stromsteuerung (CC).
Generator arbeitet im Modus mit erweiterter Stromsteuerung (AdvCC).
Generator arbeitet im Modus mit erweiterter Ausgangssteuerung (AdvOutC).
Hochspannung ist eingeschaltet.
Tastatur ist gesperrt.
Modus mit externer Ein/Aus-Schaltung ist aktiviert.
RunButton-Modus (Aktivierung über Eingabetaste) ist aktiviert.
Rotierender Strich, serielle Kommunikation ist in Betrieb.
Blinkendes „E", Kommunikationsstörungen.
Parameter kann nicht geändert werden.
Modus „Hi-Current" (Betrieb unter Nennbedingungen) während des AdvCC-
Modus.
Modus „Lo-Current" (Standby-Betrieb) während des AdvCC-Modus.
Wenn die Bedienung des Generators über die Tastatur erfolgt, wird dies als lokaler Modus
(„local") bezeichnet. Wenn die Bedienung des Generators über die externen analogen
Steuereingänge erfolgt, wird dies als Fernbedienungsmodus („remote") bezeichnet. Wenn die
Bedienung des Generators über die serielle Kommunikation erfolgt, wird dies als Feldbus-
Modus („fieldbus") bezeichnet (siehe Abschnitt 2).
CM5_UM_9752090113_D_V1_5
29
