5.9.2. Analoges Anzeigesignal „Remote Output Current" (Ausgangsstrom über
Fernbedienung)
Um das Anzeigesignal für den gelieferten Ausgangsstrom anzuschließen, muss ein Spannungs-
oder Strommesser zwischen Pin 5 und dem Erdungs-Pin 18 angeschlossen sein, wie auf dem
nachfolgenden Schaltplan gezeigt.

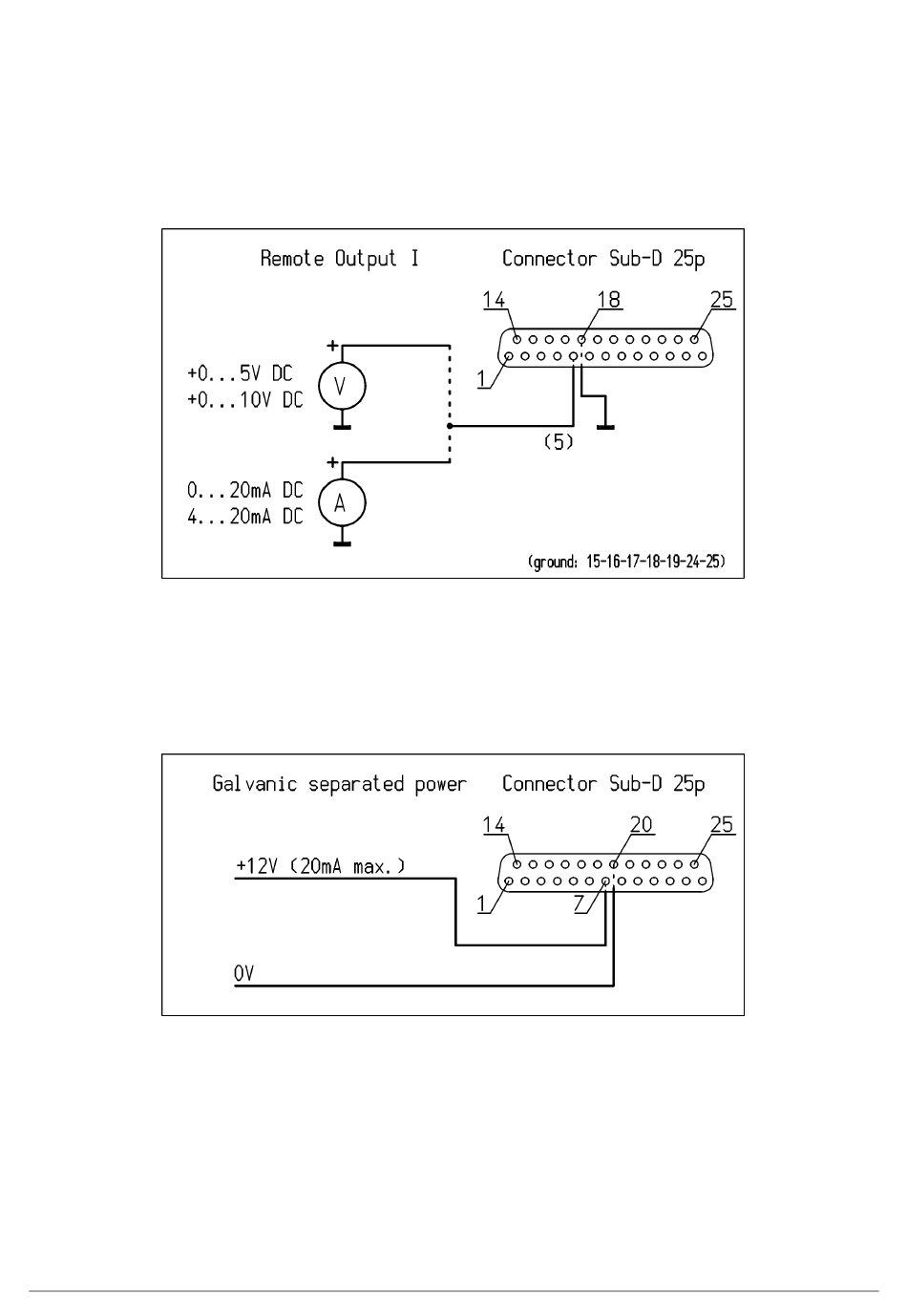

Abbildung 13: Schaltplan für „Remote Output I" (I-Ausgang über Fernbedienung) für CM5
5.10. Interne 12-V-Versorgungsspannung
Der Generator verfügt über einen internen galvanisch getrennten Stromkreis, der als Speisung
für die digitalen Steuersignale verwendet werden kann (siehe 5.7 und 5.11).
Abbildung 14: Schaltplan für die externe 12-V-Versorgungsspannung des CM5
CM5_UM_9752090113_D_V1_5
21
