5.11. Digitale Statussignale
Für Statusmeldungen des Generators können folgende Signale mit der 25-poligen Sub-D-
Buchse verbunden werden:
Limit Alarm Der Begrenzungsalarm zeigt an, dass für Ausgangsspannung oder –strom
Arc Detect
Operating
5.11.1. Das Signal „Operating" (Betrieb)
Das Betriebssignal muss so angeschlossen werden, wie auf dem nachfolgenden Schaltplan
gezeigt (zwischen Pin 10 (OC Open Collector) und 23 (OE Open Emitter)). Der maximale Strom
beträgt 50 mA. Achten Sie bei der Herstellung des Anschlusses auf korrekte Polarität.

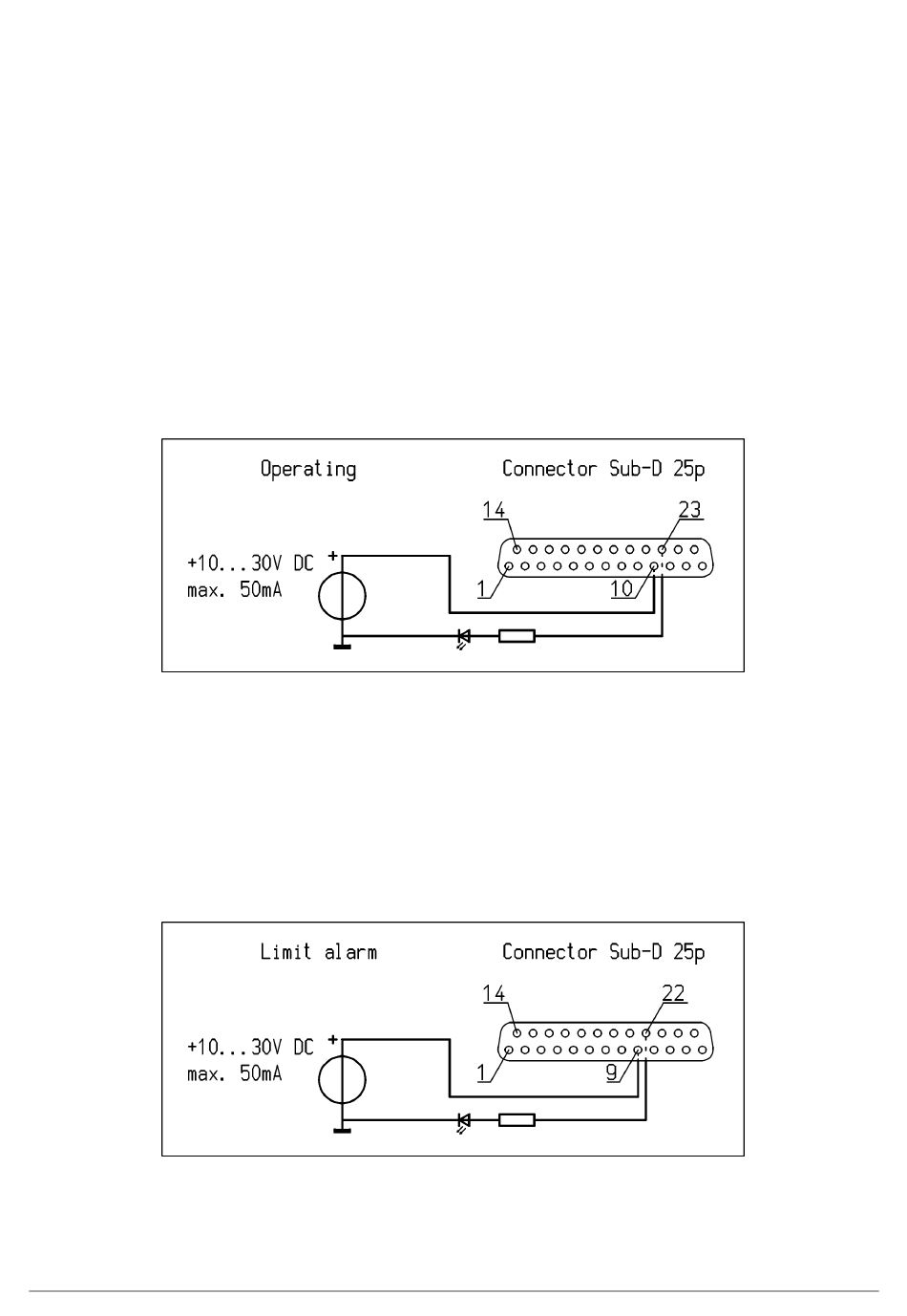

Abbildung 15: Schaltplan für das CM5-Betriebssignal
5.11.2. Ausgangsauswahl für Pin 9: Limit Alarm/Arc Detect
(Begrenzungsalarm/Funkenüberschlag-Erkennung)
Das Signal für Begrenzungsalarm/Funkenüberschlag-Erkennung muss so angeschlossen
werden, wie auf dem nachfolgenden Schaltplan gezeigt (zwischen Pin 9 (OC Open Collector)
und 22 (OE Open Emitter)). Der maximale Strom beträgt 50 mA. Achten Sie bei der Herstellung
des Anschlusses auf korrekte Polarität.
Abbildung 16: Schaltplan für das Signal „Limit Alarm/Arc Detect" (Begrenzungsalarm/Funkenüberschlag-Erkennung) von
CM5
CM5_UM_9752090113_D_V1_5
eine Begrenzung gilt (siehe 6.21).
Die Funkenüberschlag-Erkennung zeigt an, dass ein Funkenüberschlag
erkannt wurde (siehe 6.22).
Das Betriebssignal zeigt an, ob der Generator in Betrieb ist (siehe 6.23).
