5.4. Wenden der Frontplatte um 180°
Die Frontplatte des Generators lässt sich folgendermaßen um 180° drehen:

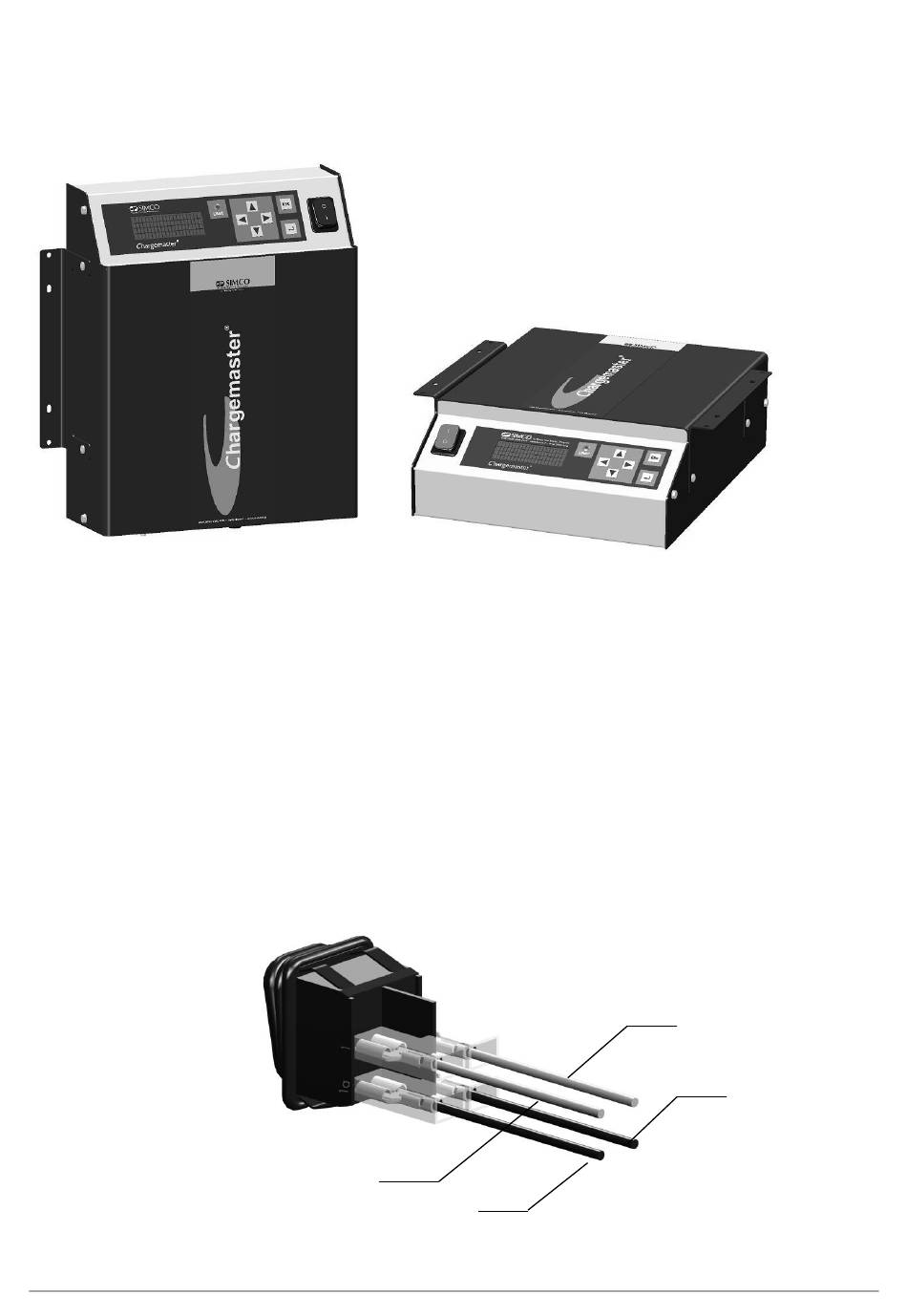

Abbildung 7: Verschiedene CM5-Modelle
1. Schalten Sie den Generator aus, und ziehen Sie das Netzkabel ab.
2. Entfernen Sie die Abdeckung.
3. Ziehen Sie die Faston-Stecker des Hauptschalters heraus.
4. Lösen Sie die Anschlüsse der Frontplatte von der aufrecht stehenden Leiterplatte.
5. Lösen Sie die beiden Sechskantmuttern an der Frontplatte.
6. Die Frontplatte kann jetzt vom Generator entfernt und gewendet werden.
7. Befestigen Sie die Frontplatte anschließend wieder mit den beiden Sechskantmuttern
8. Drehen Sie auch den Schalter.
9. Befestigen Sie die beiden Anschlüsse wieder an der Frontplatte.
10. Schließen Sie die Faston-Stecker des Hauptschalters wieder an (2 schwarze in den oberen
Anschluss und braun/blau in den mittleren Anschluss).
11. Befestigen Sie die Abdeckung.
12. Schließen Sie das Netzkabel wieder an, und schalten Sie den Generator wieder ein.
Braun
Schwarz
Blau
Schwarz
Abbildung 8: Anschlüsse am Hauptschalter des CM5
CM5_UM_9752090113_D_V1_5
15
