MONTAGE UND ANSCHLUSS

1. ÖFFNEN DES GEHÄUSES

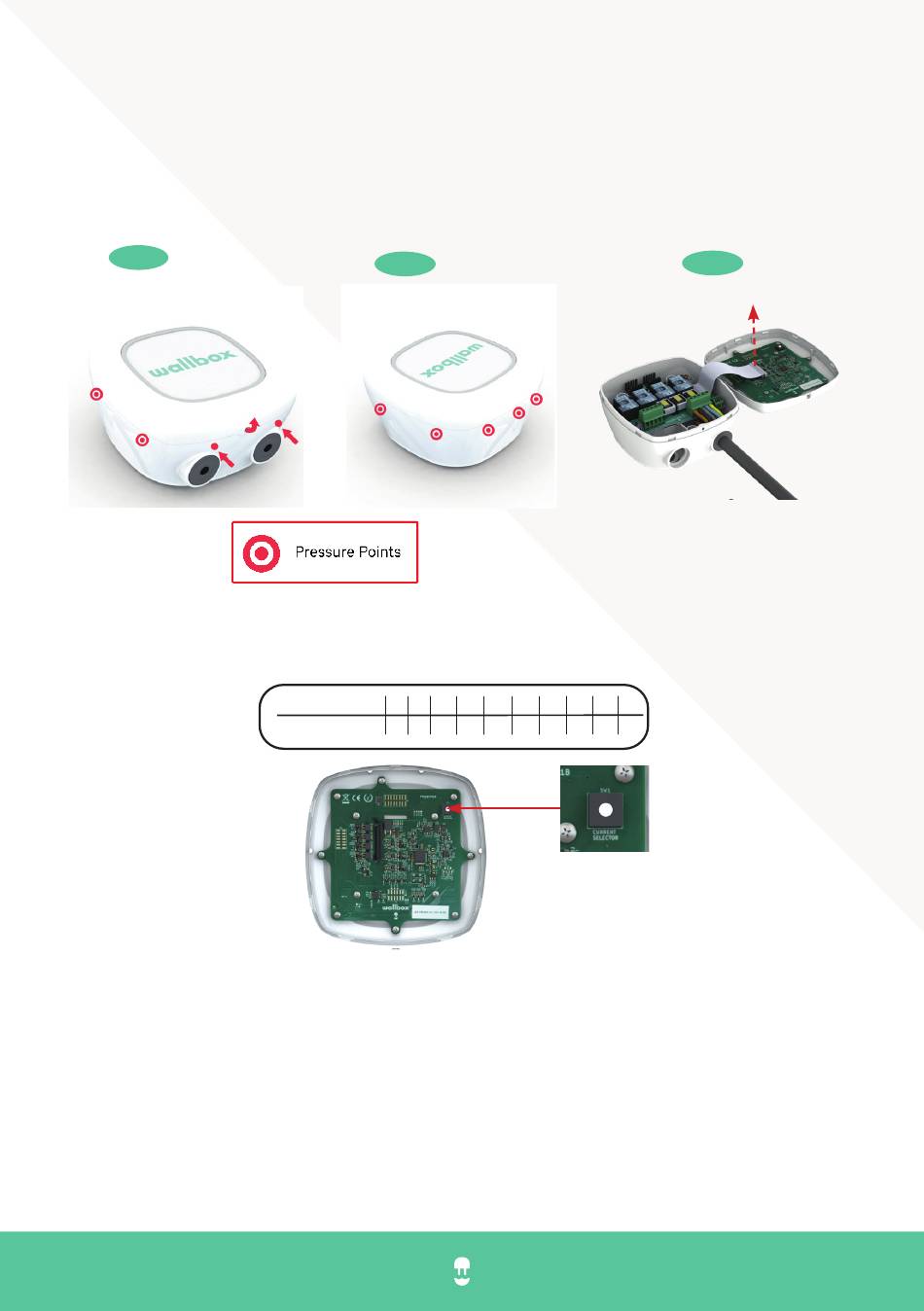

Schritt 1. 1 . Entfernen Sie die Schraube von der Unterseite des Rahmens.
Schritt 1.2. Öffne vorsichtig die Frontabdeckung.
Schritt 1.3. Entferne das Kommunikationskabel von der Frontabdeckung
Step 1. 1
MAXIMALER AUSGANGSSTROM
• Wähle mit dem Drehschalter auf der Frontabdeckung den maximalen Ausgangsstrom der Ladestation.
STROMVERSORGUNG RÜCKSEITE
WICHTIG: Falls die Wallbox über die Rückseite mit dem Stromkabel verbunden wird, befolge die folgenden Schritte. Falls das
Stromkabel durch den Rahmen gelegt wird, gehe direkt weiter zum Montage-Abschnitt.
Schritt 1: Auf der Rückseite der Wallbox findest Du eine Kabeldurchführung.
Schritt 2: Führe vorsichtig das Stromversorgungskabel durch die Kabeldurchführung. Die Durchlass-Dichtung ist für einen
Durchmesser von 11 bis 17 mm zulässig, was nach gängigen Standards Kabel bis 22 kW erlaubt.
8
Step 1.2
Step1. 4
0 1 2
POSITION
0 6 10
STROMSTÄRKE (A)
3 4 5 6 7 8 9
13 16 20 25 32 0 0
Step 1.3
