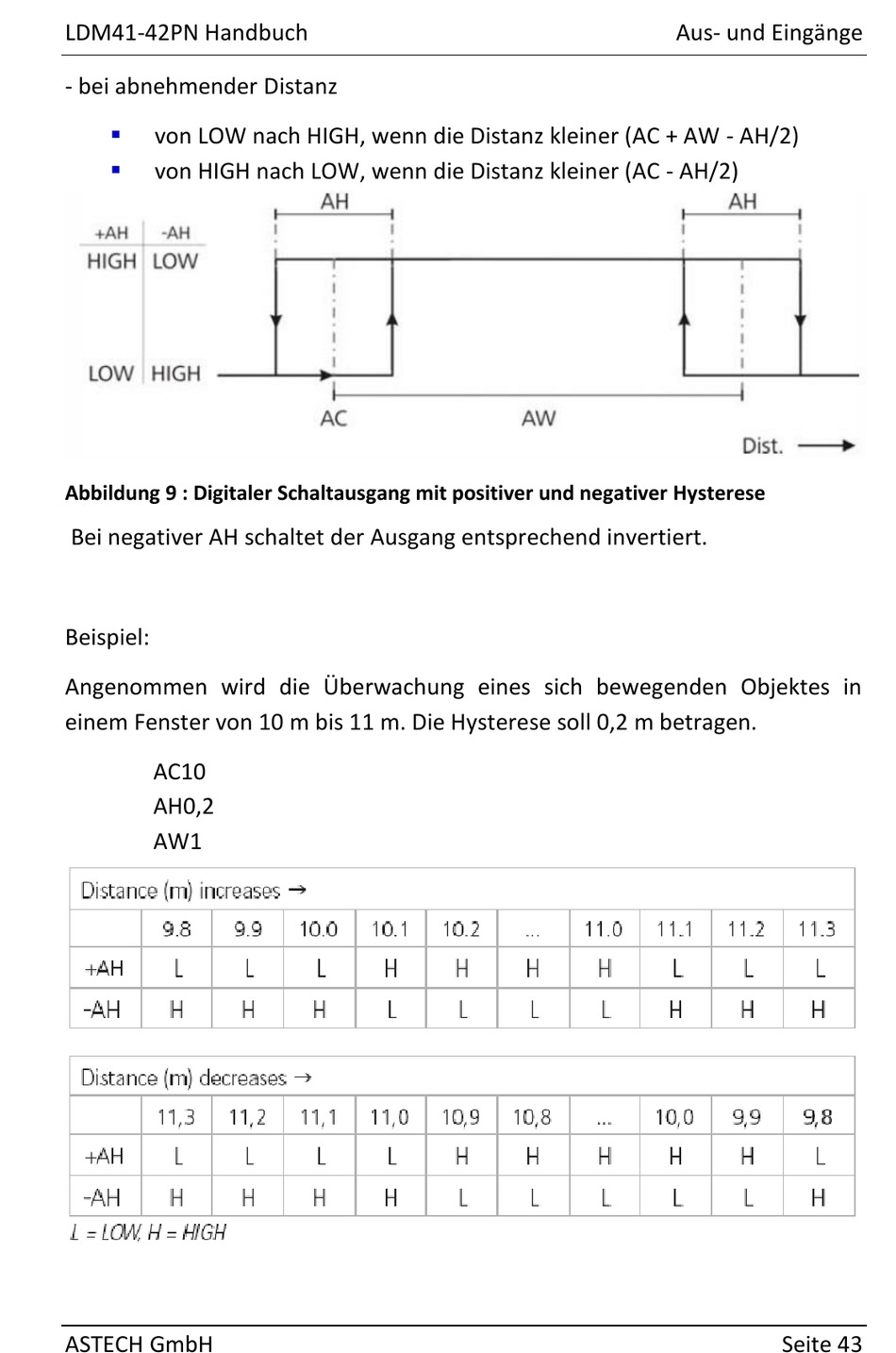

Abbildung 9 : Digitaler Schaltausgang Mit Positiver Und Negativer Hysterese - ASTECH LDM41PN Handbuch

LDM41-42PN Handbuch
- bei abnehmender Distanz

von LOW nach HIGH, wenn die Distanz kleiner (AC + AW - AH/2)

von HIGH nach LOW, wenn die Distanz kleiner (AC - AH/2)

Abbildung 9 : Digitaler Schaltausgang mit positiver und negativer Hysterese

Bei negativer AH schaltet der Ausgang entsprechend invertiert.
Beispiel:
Angenommen wird die Überwachung eines sich bewegenden Objektes in
einem Fenster von 10 m bis 11 m. Die Hysterese soll 0,2 m betragen.
AC10
AH0,2
AW1
