§7.2.1 Belegung der Schalter

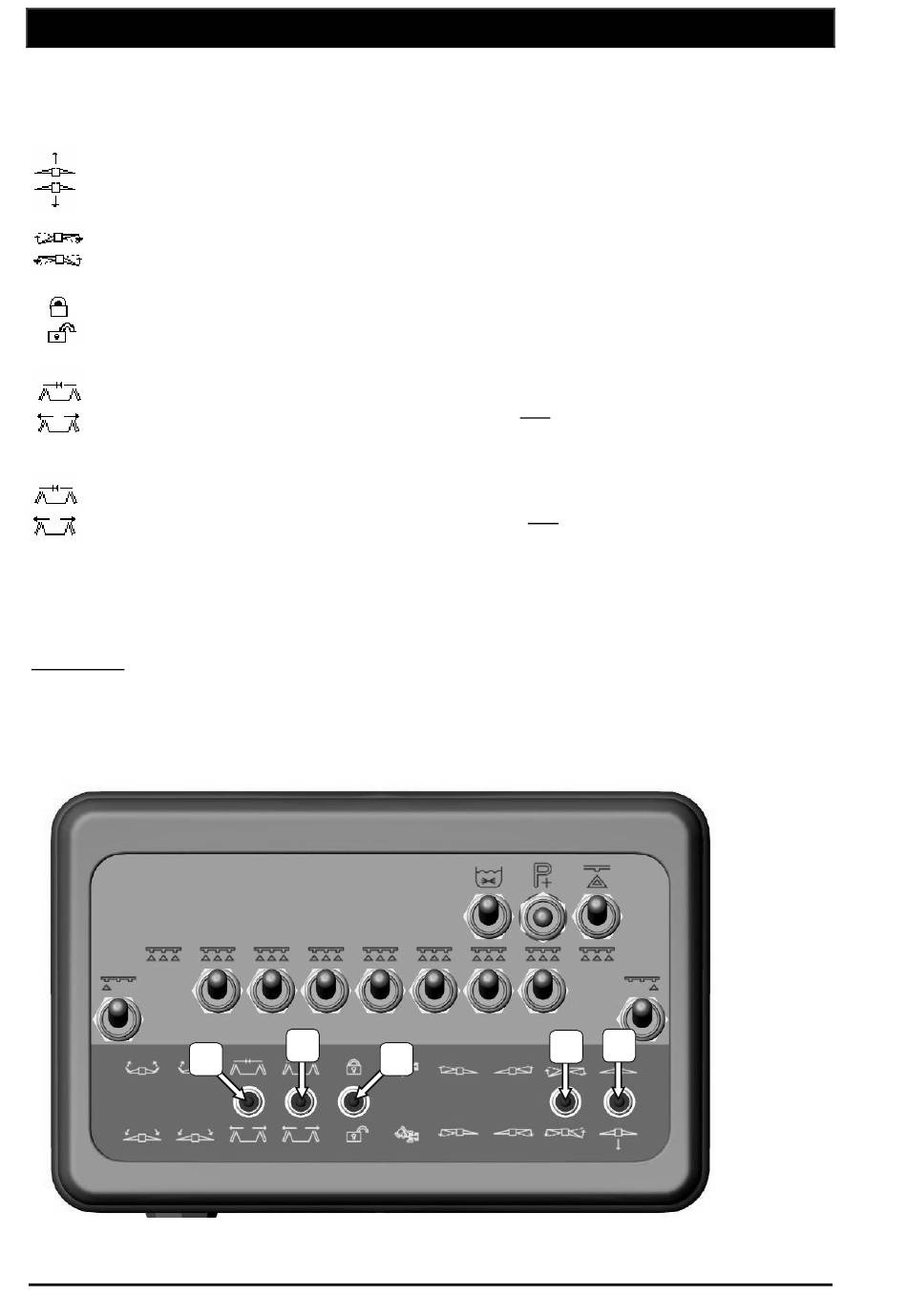

Die Schalter für die Hydraulikfunktionen sind mit Symbolen versehen
und haben folgende Funktion:
Schalter A:
Schalter E:
Schalter D:
Schalter B:
Schalter C:
1
Nur falls die Höhenverstellung nicht betätigt wird über ein zusätzliche EW Hydraulikventil.
2
Nur falls der Feltsprizleitung nicht ausgestattet ist mit mechanische Pendelverrieglung.
Anmerkung: Die Belegung der Schalter und die Funktionen können je nach Typ und Ausrüstung
der Feldspritzleitung unterschiedlich sein !
(Siehe auch Betriebsanleitung der Spritzanlage und Feldspritzleitung)
C
62
Elektrische Fernbedienung EC
Höhenverstellung der Feldspritzleitung
Hydraulischer Hangausgleich
Pendelverriegelung zu/auf
HPT Rechter Seitenteile aus-/einklappen
HSS Innere Seitenteil (rechts und links) aus-/einklappen
HE / HSS Aus- /Einklappen der kompletten Feldspritzleitung
HPT Linker Seitenteile aus-/einklappen
HSS Äußere Seitenteil (rechts und links) aus-/einklappen
B
1
2
E
D
A
