§5.14 R
ANDDÜSEN

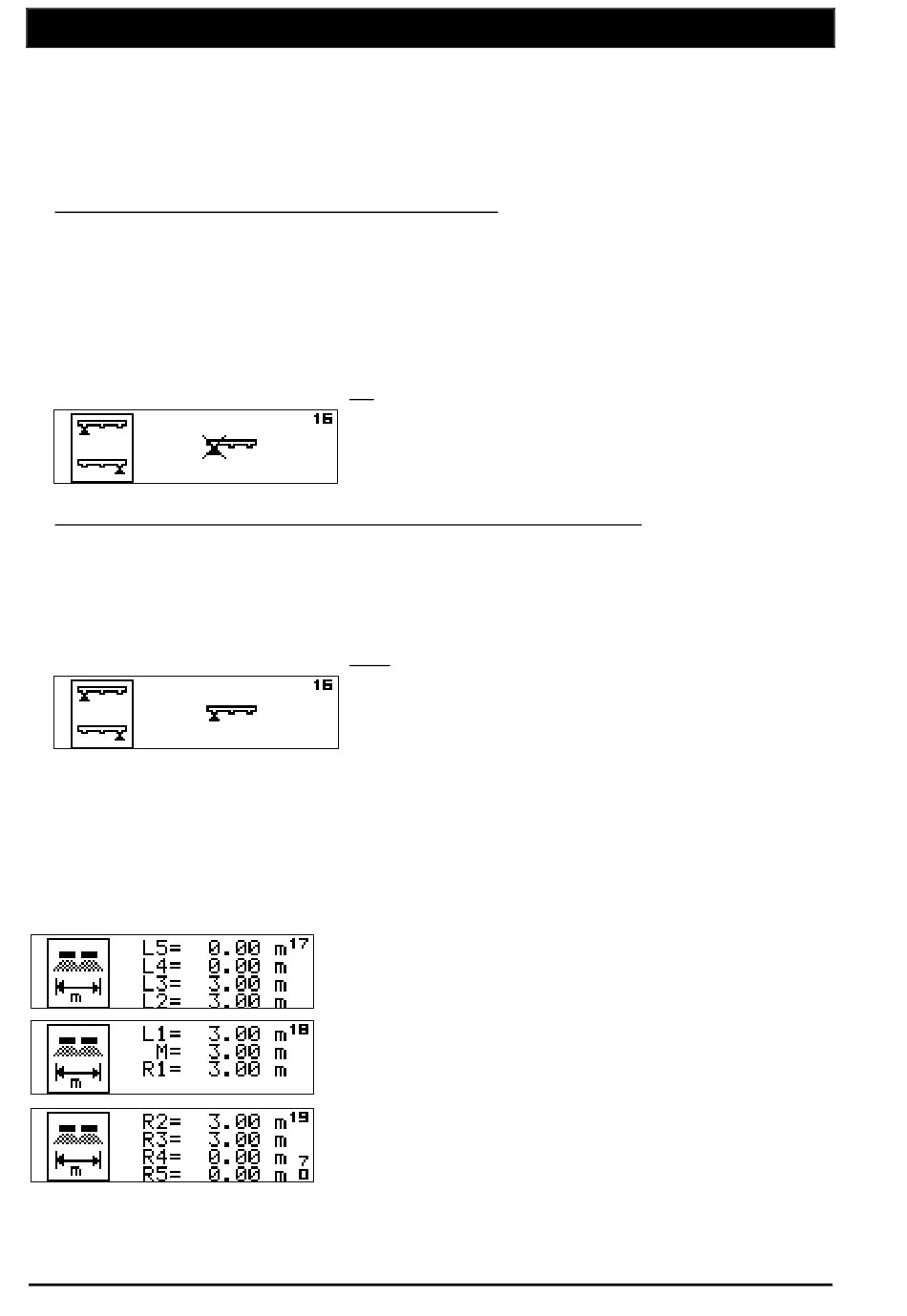

In Bildschirm 16 ist einzustellen, wie die beiden äußeren Schalter (3) an der Bedieneinheit (siehe
Abb. 1, Seite 19) verwendet werden.
Es gibt folgende 2 Möglichkeiten:
a) Einsatz von Randdüsen zur exakten Feldrandspritzung:
In diesem Fall wird mit den beiden äußeren Schaltern (3) (Abb. 1, Seite 19) zwischen
-
äußerster Düse und Randdüse umgeschaltet. Die Randdüse hat ein asymmetrisches
Spritzbild, der Spritzwinkel zum Feldrand hin ist kleiner, so daß eine scharfe Abgrenzung der
Arbeitsbreite erreicht wird.
Die Arbeitsbreite der Feldspritzleitung wird beim Umschalten nicht verändert.
-
Bei der Programmierung der Teilbreiten (Bildschirme 17/19) läßt sich in diesem Fall für die
-
beiden äußeren Schalter L5 und R5 keine Arbeitsbreite einprogrammieren.
In Bildschirm 16 ist das Piktogramm mit X anzuwählen.
b) Einsatz von Randdüsen zur Vergrößerung der Arbeitsbreite am Feldrand:
In diesem Fall wird die Randdüse (mit größerem Spritzwinkel zum Feldrand hin) zusätzlich
-
eingesetzt, um die Spritzbreite am Feldrand zu vergrößern.
Bei der Programmierung der Teilbreiten (Bildschirme 17/19) muß in diesen Fällen für die
-
beiden äußeren Schalter L5 und R5 die entsprechende Arbeitsbreite einprogrammiert
werden.
In Bildschirm 16 ist das Piktogramm ohne X anzuwählen.
§5.15 T
EILBREITENGRÖßE
In den Bildschirmen 17, 18 und 19 wird die Spritzbreite der einzelnen Teilbreiten engegeben.
Die korrekte Eingabe der Werte ist Voraussetzung für eine korrekte Regelung der Ausbringmenge
und Aufsummierung von Hektar und Litern.
Die mittlere Teilbreite ist mit M gekennzeichnet. Die übrigen Teilbreiten sind von innen nach außen
durchnummeriert und je nach Seite mit L (links) und R (rechts) gekennzeichnet.
44
Flowmate Control FMC
BETRIEBSANLEITUNG
