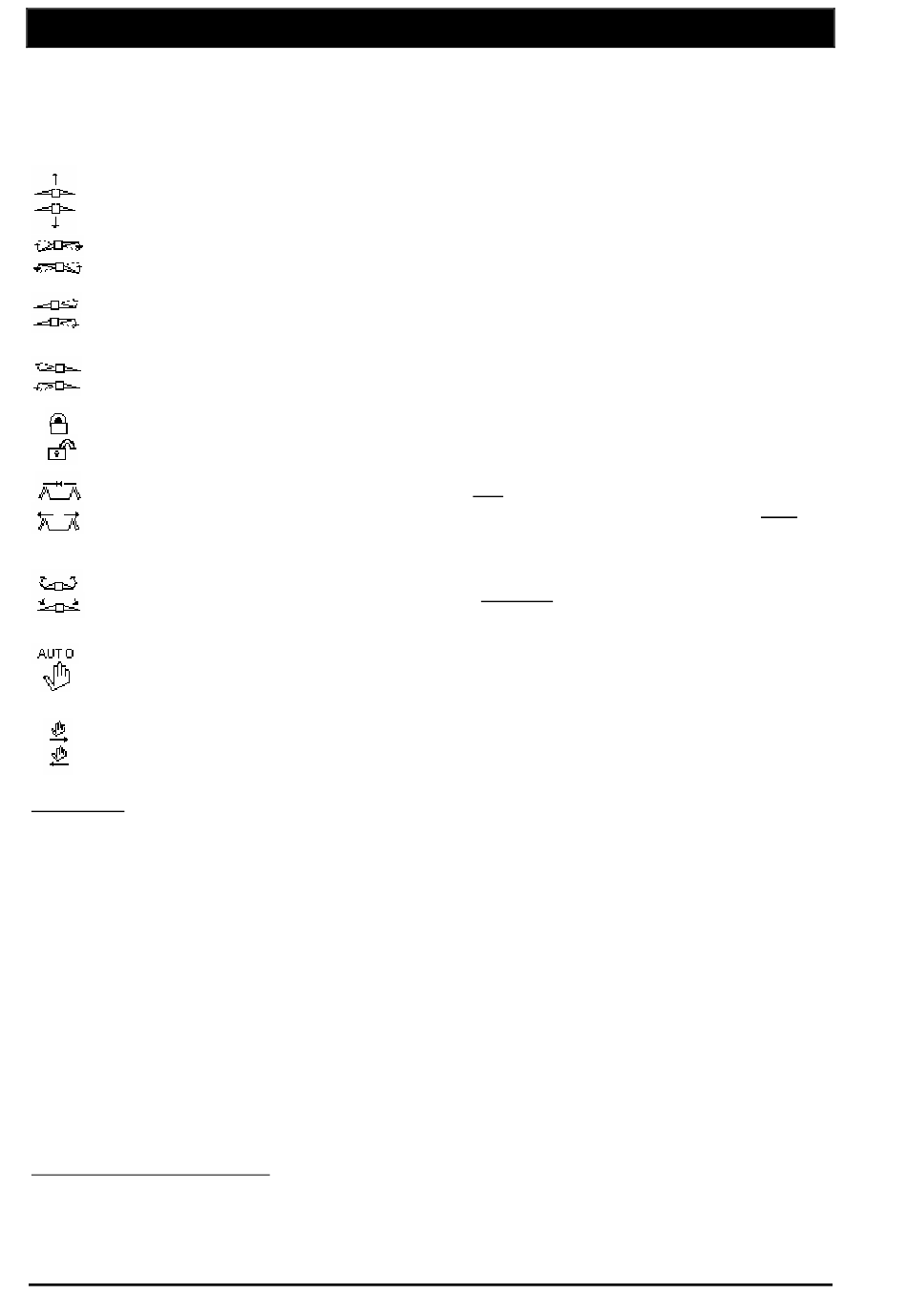

§3.2.3 Belegung der Schalter
Die Schalter für die Hydraulikfunktionen sind mit Symbolen versehen
und haben folgende Funktion:
Höhenverstellung der Feldspritzleitung
Hydraulischer Hangausgleich
Neigungsverstellung Gestängeausleger, rechts
HC: Vertikalklappung des rechten Gestängepakets
Neigungsverstellung Gestängeausleger, links
HC: Vertikalklappung des linken Gestängepakets
Pendelverriegelung zu/auf
HSS, HSA, HB(WP): Innere Seitenteil (rechts und links) aus-/einklappen
HC 18-24:
HE:
HSS, HSA, HB(WP): Äußere Seitenteil (rechts und/oder links) aus-/einklappen
Deichsel- bzw. Achslenkung: - Automatik - Betrieb
Deichsel- bzw. Achslenkung im Manuell – Betrieb:
Anmerkung: Die Belegung der Schalter und die Funktionen können je nach Typ und Ausrüstung
der Feldspritzleitung unterschiedlich sein !
(Siehe auch Betriebsanleitung der Spritzanlage und Feldspritzleitung)
1
Erfolgt die Höhenverstellung der Feldspritzleitung separat, über ein zusätzliches Steuergerät am
Schlepper, so ist der Schalter für die Höhenverstellung ohne Funktion.
2
Der Hydraulische Hangausgleich ist elektronisch blockiert, wenn die Pendelverriegelung geschlossen ist.
3
Die Funktion Automatikbetrieb wird elektronisch gesperrt, wenn die Feldspritzleitung eingeklappt ist.
22
Flowmate Control FMC
1
2
Horizontales Aus-/Einklappen der Gestängesegmente rechts oder
links
Aus- /Einklappen der kompletten Feldspritzleitung
- Automatische Mittelstellung
- Manuell - Betrieb
3
3
rechts/links
