Kverneland Flowmate Control FMC Betriebsanleitung Seite 50

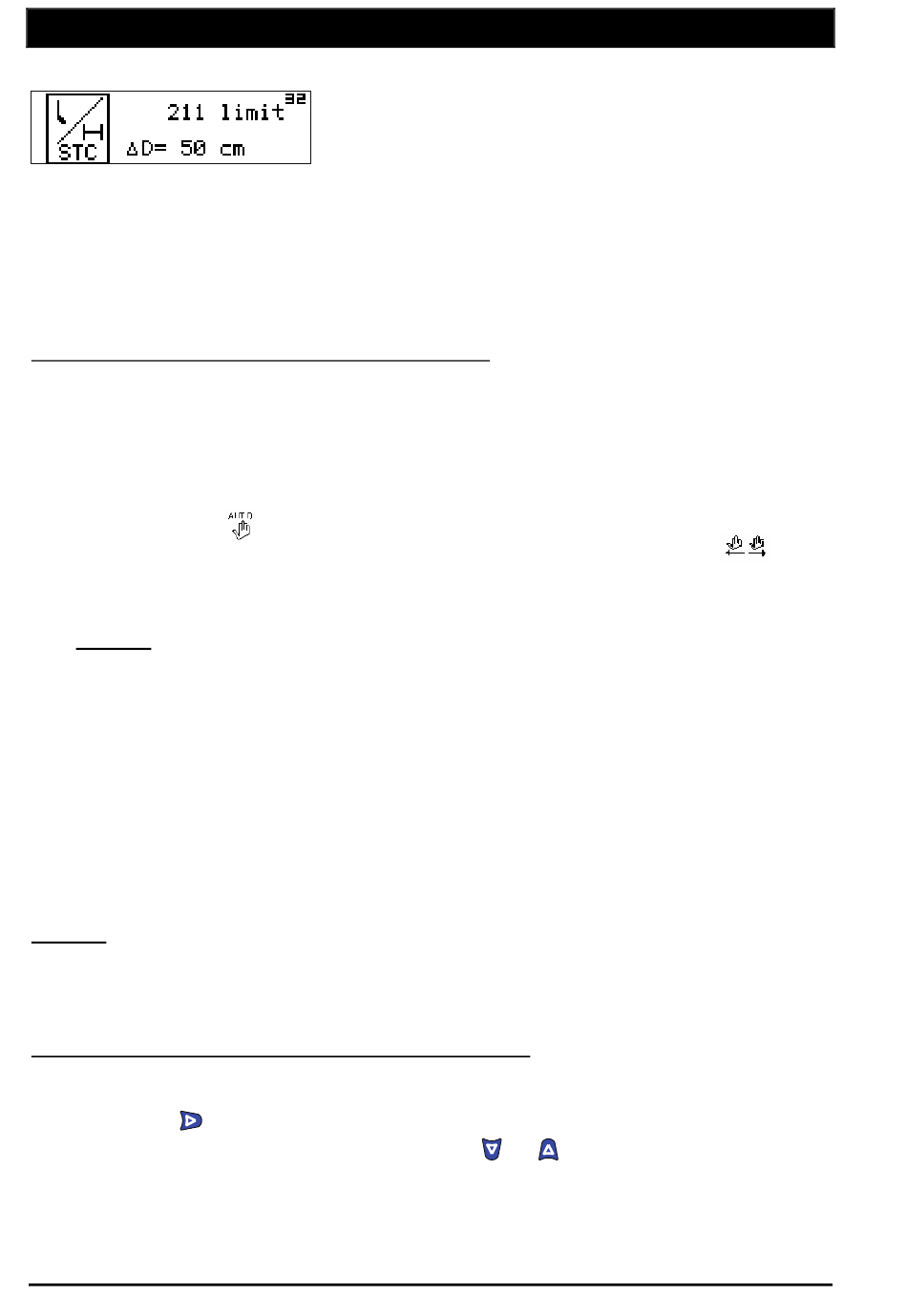

In Bildschirm 32 können der maximale Lenkeinschlag und die Lenkverzögerung eingestellt
werden.
Hinweis: Der Wert für den maximalen Lenkeinschlag darf nur eingestellt oder angepasst werden,
wenn die Spurweite weniger als 1,80 m beträgt. Wenn die Spurweite 1,80 m oder mehr
beträgt, muss ein möglichst großer Lenkeinschlag gewählt werden.
Durch die Begrenzung des Lenkeinschlags werden Schäden an der Maschine vermieden, etwa
weil die Räder des Spritzgeräts den Behälter berühren.
Vorgehensweise bei die Einstellung des Lenkeinschlags:
− Die Mittelstellung der Potentiometer eichen, wie dies oben stehend beschrieben worden ist.
− Die Zugdeichsel oder Achsschenkel mit der Funktion Automatische Mittelstellung in die
mittlere Position fahren.
− Den Eingabemodus durch Betätigung der OK-Taste aktivieren; der Wert des hinteren
Potentiometers (19, Abb. 10 oder 11) bei maximalem Lenkeinschlag blinkt.
− Die Deichsel- oder Achsschenkellenkung auf manuellen Betrieb schalten und zu diesem
Zweck den Schalter
− Bei still stehendem Schlepper die Deichsel oder Achsschenkel mit dem Schalter
Hand so verstellen, dass der gewünschte maximale Lenkeinschlag erreicht wird. Bei der
Achsschenkellenkung muss eine Sicherheitsreserve von einigen Zentimetern zwischen Rad
und Tank eingehalten werden.
Hinweis: Die Lenkvorrichtung einmal nach links und einmal nach rechts steuern, bis der
gewünschte maximale Lenkeinschlag erreicht ist. Wenn diese Werte nicht
miteinander identisch sind, muss der niedrigste Wert gewählt werden!
− Der Wert des Potentiometers, der zu dem gewünschten Lenkeinschlag gehört, wird jetzt
blinkend auf dem Display angezeigt. Den Wert durch Betätigung der OK-Taste bestätigen.
Wenn das Feldspritzgerät mit einer automatischen Achsschenkellenkung ausgerüstet ist, kann
über das Bildschirm 32 auch eine streckenabhängige Verzögerung programmiert werden. Dadurch
wird verhindert, dass die Achsschenkel bei einer Lenkbewegung des Schleppers sofort
ausschlagen und die Räder die Schlepperspur verlassen. Die erforderliche Verzögerung richtet
sich nach der Position der Achsschenkel, der Fahrgeschwindigkeit und der Arbeitsgeschwindigkeit
der hydraulischen Anlage. Werksseitig ist für die Verzögerung ein Wert von ∆D = 0,50 für die
Achsschenkellenkung eingestellt worden.
Hinweis: Bei einer Deichsellenkung darf der Wert nicht verändert werden; er muss auf ∆D =
0,00 eingestellt sein!
Der optimale Wert wird ermittelt, indem man auf dem Feld mehrere Kurven fährt und anhand der
Reifenspuren prüft, ob die Räder des Spritzgeräts die Lenkbewegung im richtigen Moment
ausführen.
Arbeitsschritte für die Neueinstellung des Verzögerungswerts:
− Den Eingabemodus durch Betätigung der OK-Taste aktivieren; der Wert des hinteren
Potentiometers (19, Abb. 10 oder 11) in der Anzeige für den maximalen Lenkeinschlag blinkt.
− Die Pfeiltaste
− Den Wert für die Verzögerung mit den Pfeiltasten
neuen Wert mit der OK-Taste bestätigen.
50
Flowmate Control FMC
auf die untere Position stellen.
betätigen; der Wert für die Verzögerung blinkt.
und nach Bedarf ändern und den
