Zur Steuerung von Cursor und Zoom:
•
•
Cursor in den Trendanzeigen
Als Beispiel sehen Sie die Darstellung der Trendanzeige für Spannung/Strom/Frequenz.
Für andere Trendanzeigen funktionieren Cursor und Zoom in derselben Weise.
Abbildung 23.4 zeigt die Trendanzeige mit deaktivierter Cursor- und Zoom-Funktion. In
der Kopfzeile des Bildschirms werden die Effektivwerte der an der rechten
Bildschirmkante aufgezeichneten Trends dargestellt. Dies sind die jeweils aktuellsten
Messwerte.
23-2

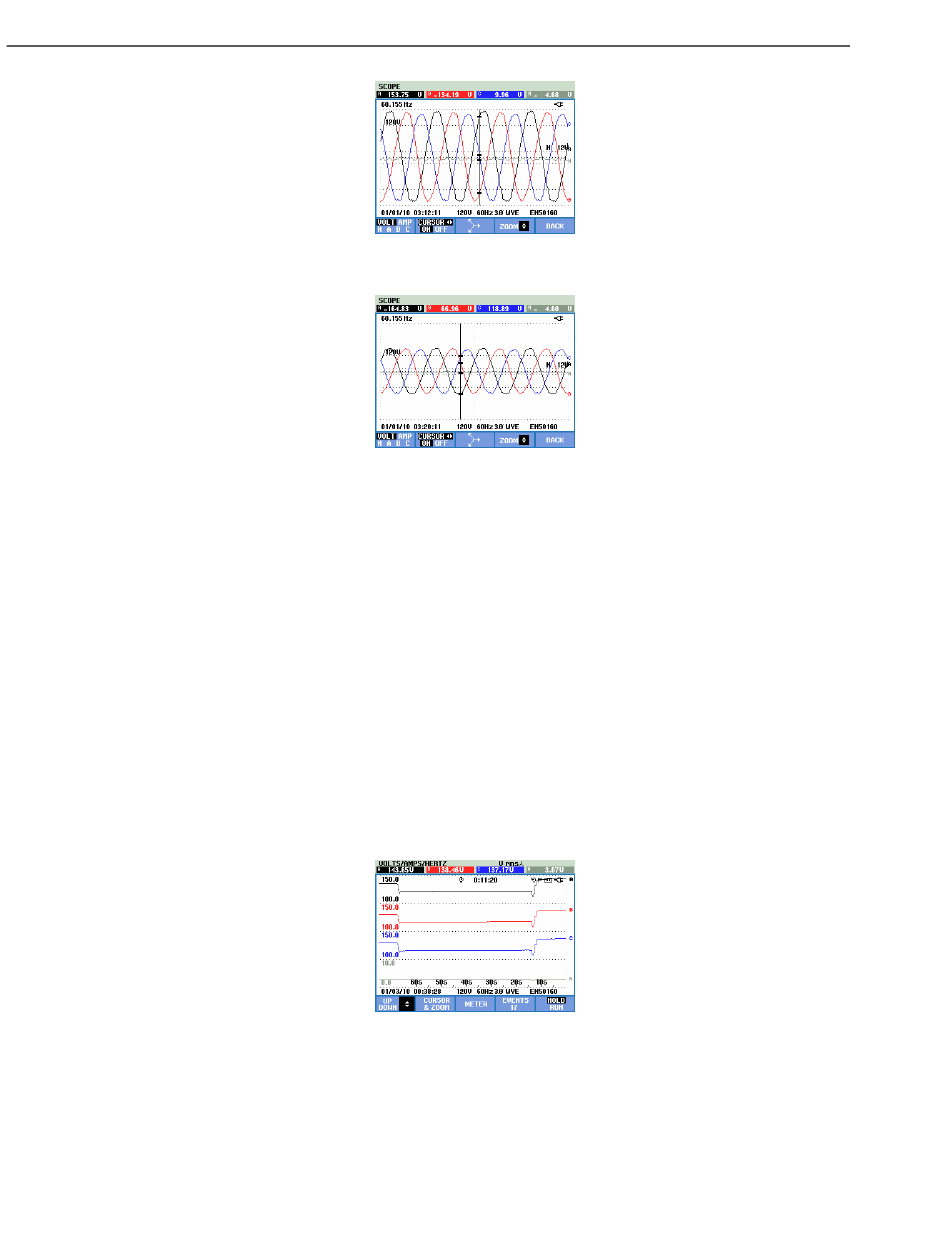

Abbildung 23-2. Signalform-Anzeige Cursor an
Abbildung 23-3. Signalform-Anzeige mit aktivem Cursor und Zoom
Drücken Sie F2, um den Cursor einzuschalten. Mit den Pfeiltasten nach links/rechts
bewegen Sie den Cursor horizontal entlang der Signalformen. Der Wert der
Signalformen an der jeweiligen Cursorposition wird in der Kopfzeile des Bildschirms
angezeigt, wie in Abbildung 23.2 dargestellt.
Die Pfeiltasten nach oben/unten zoomen in vertikaler Richtung (Abbildung 23-3).
Abbildung 23-4. Trend-Anzeige ohne Cursor
