Zur Steuerung von Cursor und Zoom:
•
•

Cursor in den Trendanzeigen

Als Beispiel sehen Sie die Darstellung der Trendanzeige für Spannung/Strom/Frequenz.
Für andere Trendanzeigen funktionieren Cursor und Zoom in derselben Weise.
Abbildung 22.4 zeigt die Trendanzeige mit deaktivierter Cursor- und Zoom-Funktion. In
der Kopfzeile des Bildschirms werden die Effektivwerte der an der rechten
Bildschirmkante aufgezeichneten Trends dargestellt. Dies sind die jeweils aktuellsten
Messwerte.
22-2

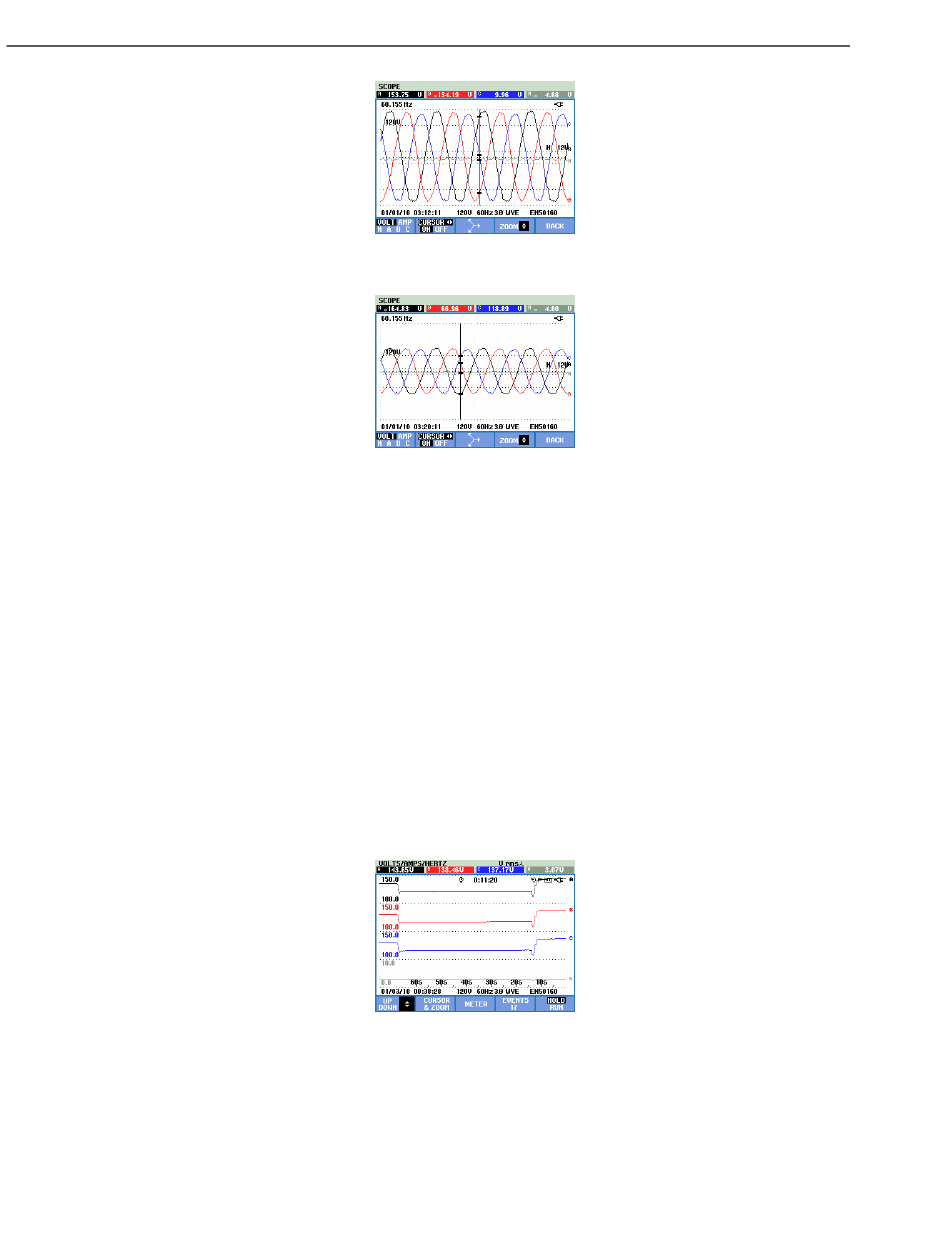

Abbildung 22-2. Signalform-Anzeige Cursor an
Abbildung 22-3. Signalform-Anzeige mit aktivem Cursor und Zoom
Drücken Sie F2, um den Cursor einzuschalten. Mit den Pfeiltasten nach links/rechts
bewegen Sie den Cursor horizontal entlang der Signalformen. Der Wert der
Signalformen an der jeweiligen Cursorposition wird in der Kopfzeile des Bildschirms
angezeigt, wie in Abbildung 22.2 dargestellt.
Die Pfeiltasten nach oben/unten zoomen in vertikaler Richtung (Abbildung 22-3).
Abbildung 22-4. Trend-Anzeige ohne Cursor
