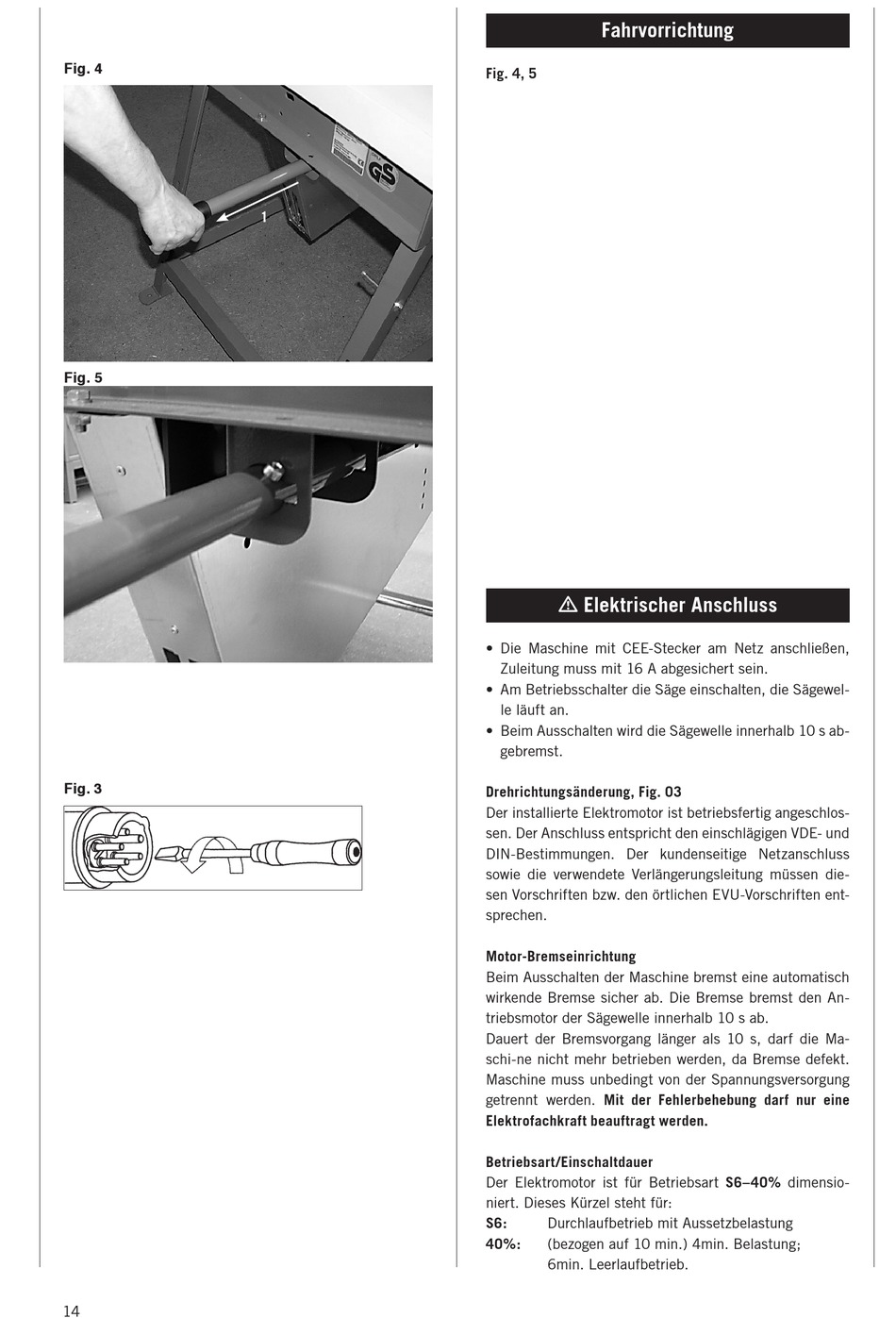

Fig. 4
Fig. 5
Fig. 3
14
1
Fahrvorrichtung
Fig. 4, 5
Elektrischer Anschluss
• Die Maschine mit CEE-Stecker am Netz anschließen,
Zuleitung muss mit 16 A abgesichert sein.
• Am Betriebsschalter die Säge einschalten, die Sägewel-
le läuft an.
• Beim Ausschalten wird die Sägewelle innerhalb 10 s ab-
gebremst.
Drehrichtungsänderung, Fig. 03
Der installierte Elektromotor ist betriebsfertig angeschlos-
sen. Der Anschluss entspricht den einschlägigen VDE- und
DIN-Bestimmungen. Der kundenseitige Netzanschluss
sowie die verwendete Verlängerungsleitung müssen die-
sen Vorschriften bzw. den örtlichen EVU-Vorschriften ent-
sprechen.
Motor-Bremseinrichtung
Beim Ausschalten der Maschine bremst eine automatisch
wirkende Bremse sicher ab. Die Bremse bremst den An-
triebsmotor der Sägewelle innerhalb 10 s ab.
Dauert der Bremsvorgang länger als 10 s, darf die Ma-
schi-ne nicht mehr betrieben werden, da Bremse defekt.
Maschine muss unbedingt von der Spannungsversorgung
getrennt werden. Mit der Fehlerbehebung darf nur eine
Elektrofachkraft beauftragt werden.
Betriebsart/Einschaltdauer
Der Elektromotor ist für Betriebsart S6–40% dimensio-
niert. Dieses Kürzel steht für:
S6:
Durchlaufbetrieb mit Aussetzbelastung
40%:
(bezogen auf 10 min.) 4min. Belastung;
6min. Leerlaufbetrieb.
