36
1
fissaggio al pavimento.
Trasporto della macchina
Fig. 02
• Durante il trasporto della sega, fissare il dispositivo di
bloccaggio del supporto.
• FS700B: estrarre la maniglia da trasporto (1) e ruotarla
(2) in modo da garantire un trasporto sicuro (fissaggio
sicuro attraverso la testina della vite sulla maniglia da
trasporto) (cfr. pag. 14).

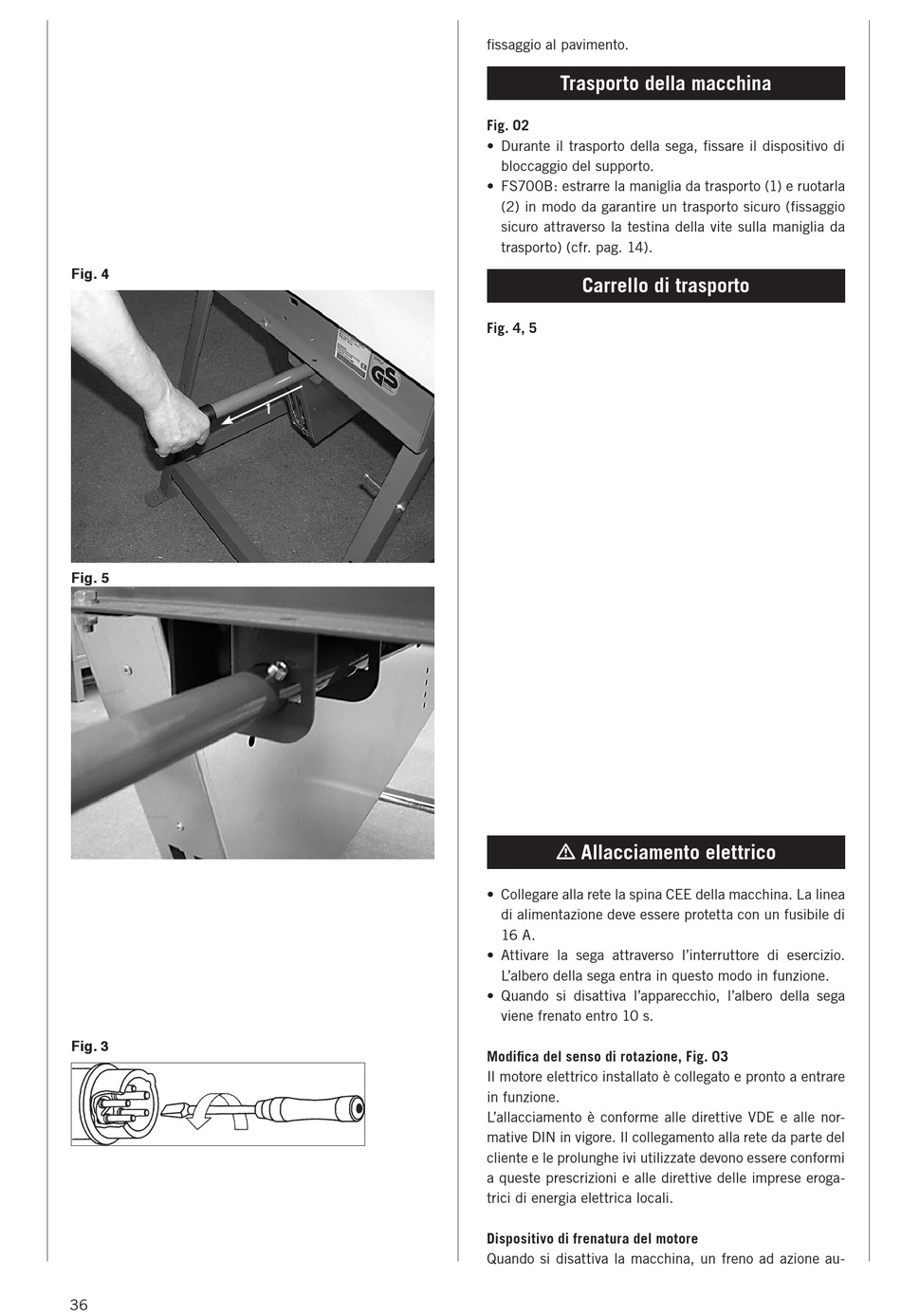

Carrello di trasporto
Fig. 4, 5
Allacciamento elettrico
• Collegare alla rete la spina CEE della macchina. La linea
di alimentazione deve essere protetta con un fusibile di
16 A.
• Attivare la sega attraverso l'interruttore di esercizio.
L'albero della sega entra in questo modo in funzione.
• Quando si disattiva l'apparecchio, l'albero della sega
viene frenato entro 10 s.
Modifica del senso di rotazione, Fig. 03
Il motore elettrico installato è collegato e pronto a entrare
in funzione.
L'allacciamento è conforme alle direttive VDE e alle nor-
mative DIN in vigore. Il collegamento alla rete da parte del
cliente e le prolunghe ivi utilizzate devono essere conformi
a queste prescrizioni e alle direttive delle imprese eroga-
trici di energia elettrica locali.
Dispositivo di frenatura del motore
Quando si disattiva la macchina, un freno ad azione au-
