16. Lieferumfang
Im Lieferumfang enthalten sind:
•
Kleines Montagezubehör
•
Reparaturmasse
•
Acrylkleber / Natursteinkleber
•
Anlagenteile
•
Montage- und Bedienungsanleitung
•
Keramikband
•
Dichtband
•
Kleber für Dichtband
•
Rohrerweiterung Ø 150 mm auf Ø 160 mm
(nur im Set Wandanschluss).
•
Ronda GO 4557 mit Front Kristall
•
Drehzug
18. Aufbau Wärmespeicheranlage S21 GO-Line
Wir empfehlen vorab die Trockenmontage zur Überprüfung
der Passgenauigkeit aller Bauteile sowie auch aller Teile zur räumlichen Gegebenheit.
18.1 Start des Aufbaus Wärmespeicheranlage S21 GO-Line bei Wand
und Deckenanschluss
Die ersten Aufbauschritte sind bei der Wärmespeicheranlage S21 GO-Line Wand-
und Deckenanschlussvariante identisch und werden im nachfolgenden Kapitel beschrieben.

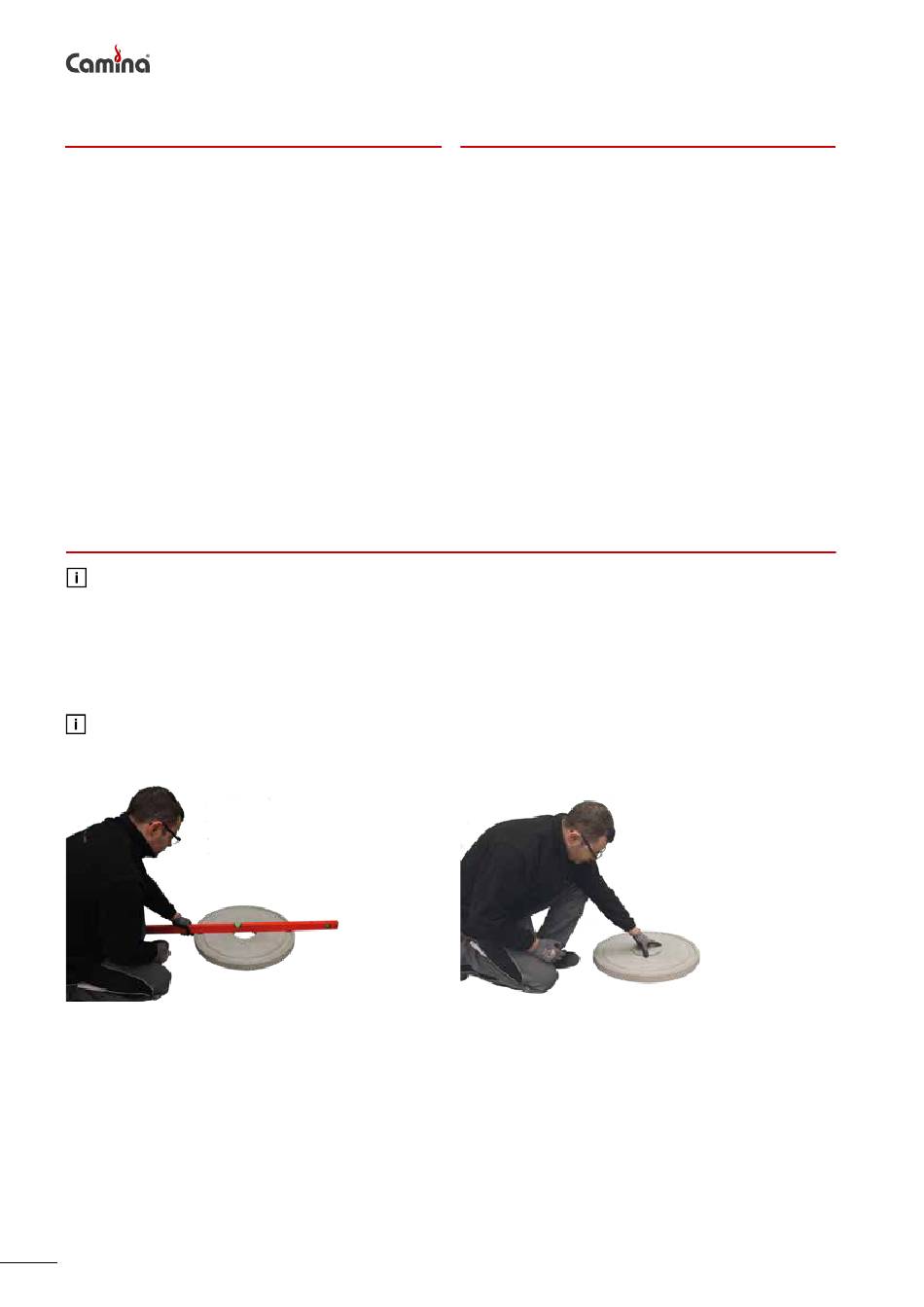

1. Bodenplatte an gewünschter Position auf dem
Fußboden ausrichten.
•
Abstand zur hinteren Wand = 10 cm
•
Wandabstand zur seitlichen Wand = 10 cm.
•
Abstand zur Decke = 20 cm.
•
Abstand innerhalb des Strahlungsbereiches der
Sichtfensterscheibe = 80 cm
20
17. Benötigtes Material
Benötigtes Material:
•
Zentimetermaß
•
Winkel
•
Wasserwaage
•
Spachtel
•
Behälter zum Anmischen der Reparaturmasse
•
Trennschleifer (mit Schleifscheibe für Stein)
•
Verbindungsrohre für den Anschluss an den
Schornstein
•
Kartuschenspritze
•
Innensechskantschlüsselsatz SW2,5/SW4/SW5
•
Schlitzschraubendreher
•
Schraubenschlüssel 24 mm
2. Wird die Zuluft nicht von unten durch die Boden-
platte geführt, dann bitte den beiliegenden Einlege-
deckel in die Öffnung setzen.
