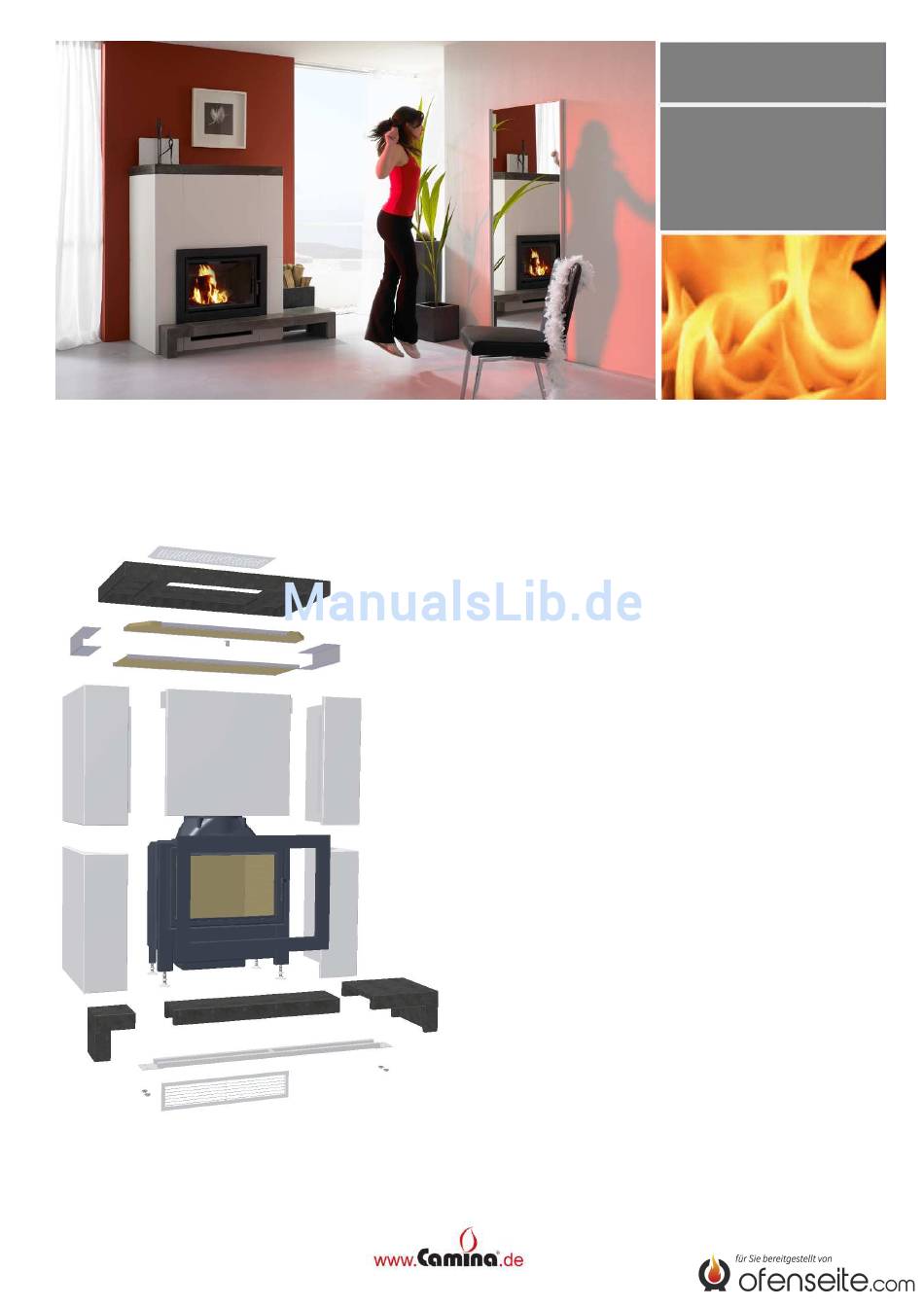

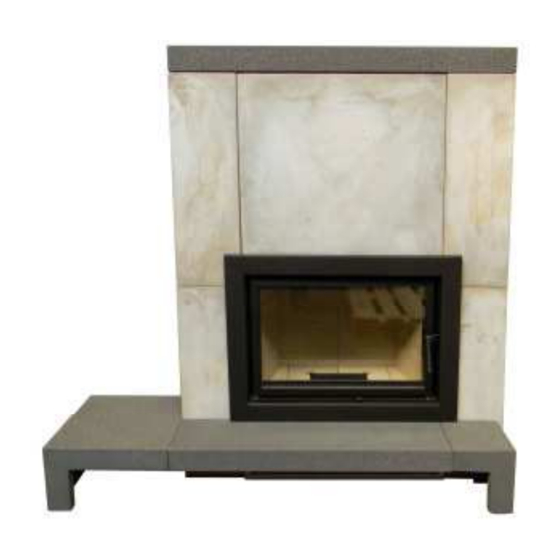

Camina s12 Montageanleitung

Die Kaminanlage sollte nur durch
einen Fachbetrieb aufgebaut
werden!
Abb. S11
Bitte vor der Montage alle Bauteile
auf Vollzähligkeit und evtl.
Transportschäden prüfen!
WICHTIGE HINWEISE
1. Bitte vor Beginn der Arbeit alle Einzelteile der Anlage komplett
auslegen und einen Blick auf die vorliegende Materialstruktur
werfen, um späteren Beanstandungen vorzubeugen.
2. Estrich mit Fußbodenheizung, schwimmenden Estrich oder
Asphalt-Estrich auf die Sockelgröße der Kaminanlage
aussparen und mit Verbund-Estrich auffüllen. Innerhalb der
Fundamentfläche dürfen keinerlei Trittschall- oder
Wärmedämmungen, Versorgungsleitungen (Rohre, Elektrokabel
usw.) verlegt werden.
3. Vor der Montage bitte die Rechtwinkligkeit vom Fußboden
zur Wand prüfen!
-Winkel größer als 90° , dann die Anlage vorne unterkeilen
-Winkel kleiner als 90° , dann die Anlage hinten unterkeilen
4. Für eine evtl. spätere Demontage der Anlage (z.B. durch
Umzug) sollten die Bauteile der Anlage nur punktuell mit Acryl
verklebt werden.
5. Der Kamin ist nach den Vorschriften der DIN EN 13229, der
jeweiligen Landesbauordnung und der dem Schmid-
Kamineinsatz beigefügten Aufbauanleitung aufzubauen. Für die
Anlage kann der Kamineinsatz in hochschiebbarer (nur bei
S12), sowie in schwenkbarer Version verwendet werden.
6. Die Teile der Anlage werden mit Acrylkleber verklebt. Um
eine optimale Festigkeit zu erhalten, müssen die
Klebeflächen gereinigt und leicht befeuchtet werden.
Acrylkleberreste von aneinander gepressten Teilen werden
mit einem Spachtel entfernt. Eventuelle Unregelmäßigkeiten
und Schwundrisse der Betonelemente werden mit
Reparaturmasse verspachtelt und übergeschliffen. Mischen
Sie dazu den mitgelieferten Kleber mit Wasser, bis er eine
„Zahnpastakonsistenz" erhält. Um kleine Risse zwischen
Wand und Verkleidungselementen zu vermeiden, empfehlen
wir weiße Acrylmasse. (Vorteil von Acryl: Im Gegensatz zu
Silikon kann es sofort übergestrichen werden.)
7. Die Anlage sollte ca. 2-3 Stunden trocknen und kann danach mit
auf Wasser basierender, auch colorierter Farbe, gestrichen
werden. Um eine saubere, gleichmäßige, feinkörnige Oberfläche
zu erhalten, empfehlen wir etwas Reparaturmasse in die Farbe
zu mischen. Bei Bedarf streichen sie die Anlage anschließend
noch einmal nur mit Farbe über.
8. Das erste Anheizen sollte mit geringer Holzmenge nach ca.
2 Wochen Trocknungszeit erfolgen.
Montageanleitung
S11 - S12
1 von 6
