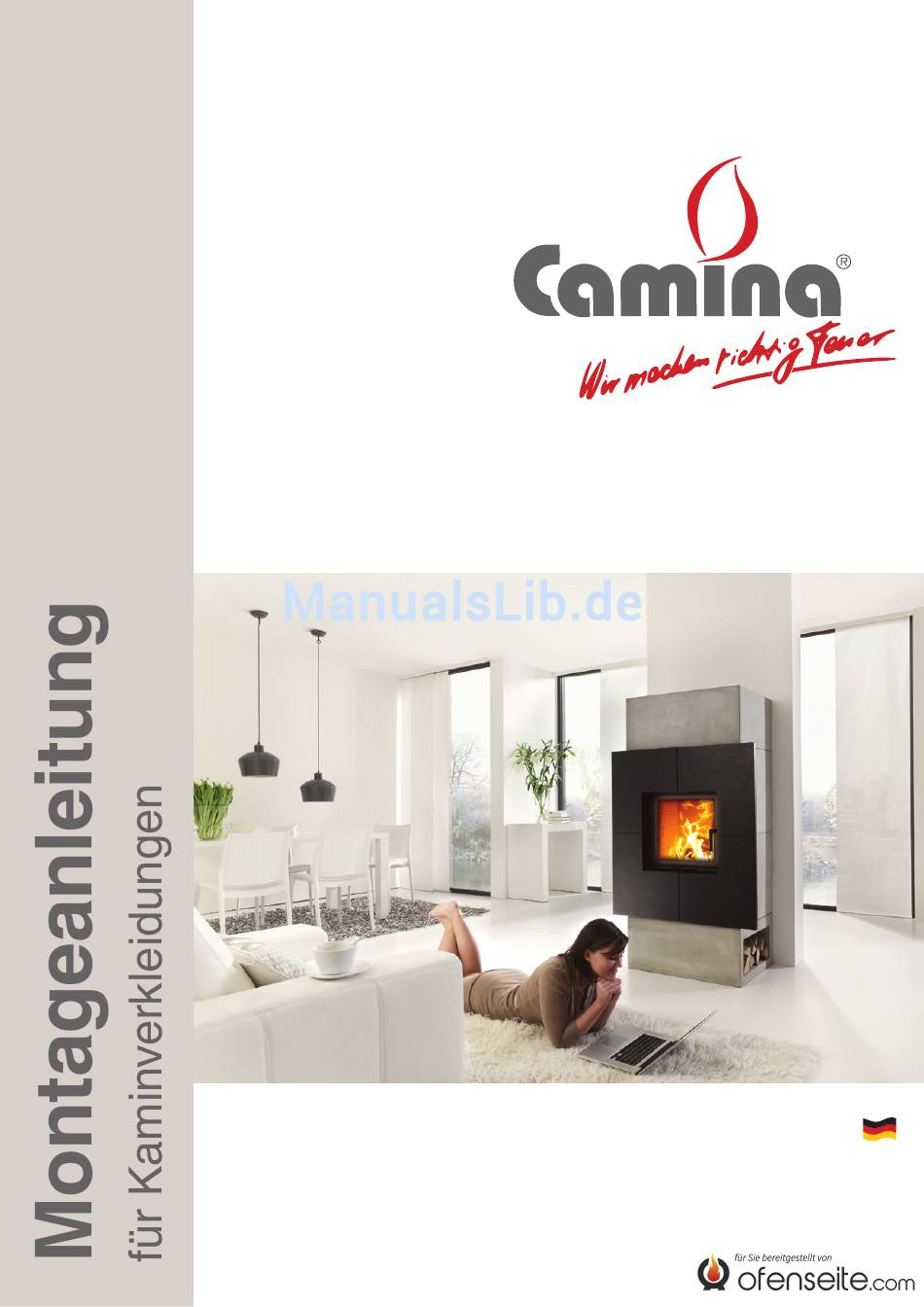

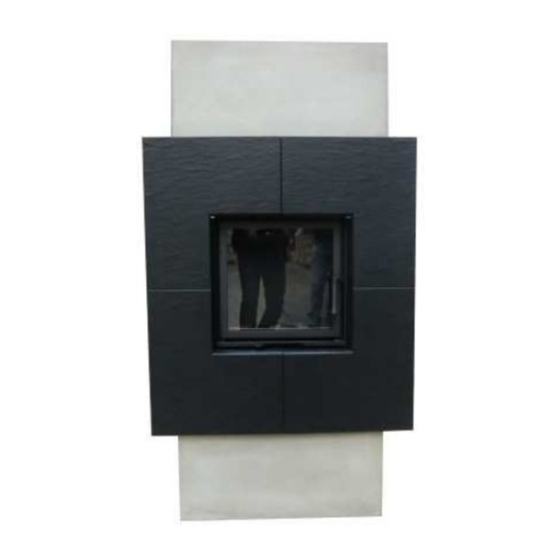

- Seite 1 Made in Germany...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Wichtige Hinweise 7. Gesamtansicht 2. Datenblatt 8. Aufbau 3. Explosionsdarstellung 9. Stückliste (für Nachbestellungen) S2 4. Konvektive Luft und Hinterlüftung 5. Lieferumfang 6. Benötigtes Material 1. Wichtige Hinweise Melden Sie Transportschäden unmittelbar dem Transportunternehmen und Lieferanten. Wir empfehlen vorab ein loses Zusammenset- zen der Kaminverkleidung ohne Kleber, damit Sie den Kamineinsatz in der Höhe einstellen können,... - Seite 3 Ofens für die Einhaltung dieser Standards in Ihrer Region und für die korrekte Installation der Feuerstätte selbst verantwortlich. Camina haftet nicht für unsachgemäße Installation oder unsachgemäßen Betrieb. Bitte halten Sie sich an die länderspezi schen, regionalen und lokalen Vor- schriften, z.
- Seite 4 5. Feine Risse Bei tiefer gehenden Beschädigungen oder im Falle von erheblichen Schäden wird empfohlen, die Beschädi- gung wiederholt mit Spachtelmasse zu füllen, um ein Schwinden der Füllmasse zu vermeiden. Anschließend mit einem feuchten Schwamm oder ei- ner Kelle glätten und nach dem Aushärten abschleifen. 7.
-
Seite 5: Datenblatt
Frontansicht (1:15) Seitenansicht (1:15) Draufsicht M.Leipner Kanten Datum 04.04.2013 Name Änderung Datum Name Toleranzen ISO 2768 M.Leipner S2 mit Lina 45/45 Gt Änderung Datum Name Toleranzen Kanten Datum 04.04.2013 Name 13715 Datum ALT Name ALT ISO 2768 S2 mit Lina 45/4... -
Seite 6: Explosionsdarstellung
3. Explosionsdarstellung 4. Konvektive Luft und Hinterlüftung Konvektive Luft Hinterlüftung... -
Seite 7: Lieferumfang
5. Lieferumfang 6. Benötigtes Material Im Lieferumfang enthalten sind: Benötigtes Material: • Kleines Montagezubehör • Zentimetermaß • Reparaturmasse • Winkel • Acrylkleber • Wasserwaage • Anlagenteile • Spachtel • Montageanleitung • Behälter zum Anmischen der Reparaturmasse • Flexmaschine • Verbindungsrohre für den Anschluss an den Schornstein •... -
Seite 8: Aufbau
8. Aufbau 1. Montage ohne Podest 2. Montage mit Podest Bodenplatte an gewünschter Position auf dem Fußbo- Podest an gewünschter Position auf dem Fußboden den ausrichten. ausrichten. Abstände: • zur hinteren Wand = 0cm • zur seitlichen Wand = 8cm Wandseite 3. - Seite 9 Unterkante Türtraverse Oberkante Detail Bodenplatte = 287 mm 7. Kamineinsatz positionieren und mit Hilfe der Ver- 8. …und mit Wasserwaage ausrichten. stellschrauben von Oberkante Bodenplatte aus auf eine Höhe von 287 mm einstellen… 9. Abgaskuppel für hinteren oder oberen Anschluss 10.
- Seite 10 Wir empfehlen alle Anschlussfugen mit Acrylkle- berzu versiegeln und die Anlage komplett zu strei- chen. Geeignete Farben sind z. B.: Binderfarben, Lehmputz und Lehmfarben. Hierzu berät Sie der Far- benfachhandel oder der Malermeister vor Ort. Um eine feinkörnige Ober äche zu erhalten, mi- schen Sie etwas Reparaturmasse in die Farbe.
- Seite 11 814 mm 18. Unteren Haltewinkel von Oberkante Frontplatte im 19. Frontplatten rechts und links parallel schräg von Abstand von 810 mm mit Senkkopfschraube M 6 x 12 mm oben zur Anlage einhängen… rückseitig montieren. Bitte bei Demontage die Frontplatten schräg nach oben aushängen, nicht nach vorne ziehen! 20.
-
Seite 12: Stückliste (Für Nachbestellungen) S2
9. Stückliste (für Nachbestellungen) S2 Anzahl Bezeichnung Anzahl Bezeichnung Innenblende oben (Breite 64 mm Deckengitter für Kamineinsatz schwenkbar) Innenblende Oberteil rechts / links Innenblende Rückwand oben unten Rückwand unten Haltewinkel Schraube für Seitenteil links Haltewinkel Seitenteil rechts Reparaturmasse Frontplatte links...
