Camina S2 Montageanleitung Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für S2:
- Montageanleitung (8 Seiten) ,
- Montageanleitung (12 Seiten)
Verwandte Anleitungen für Camina S2
Inhaltszusammenfassung für Camina S2

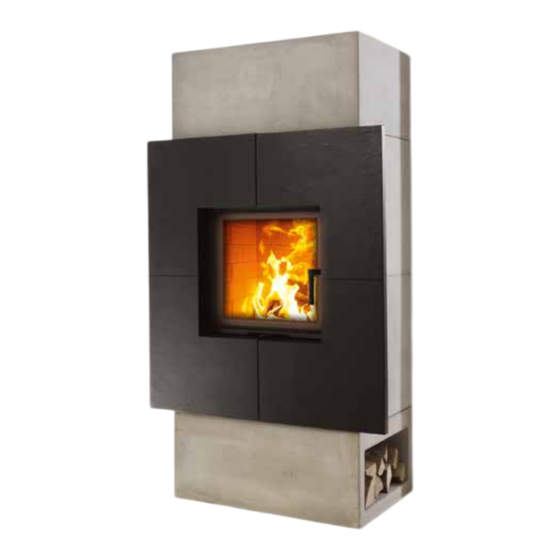

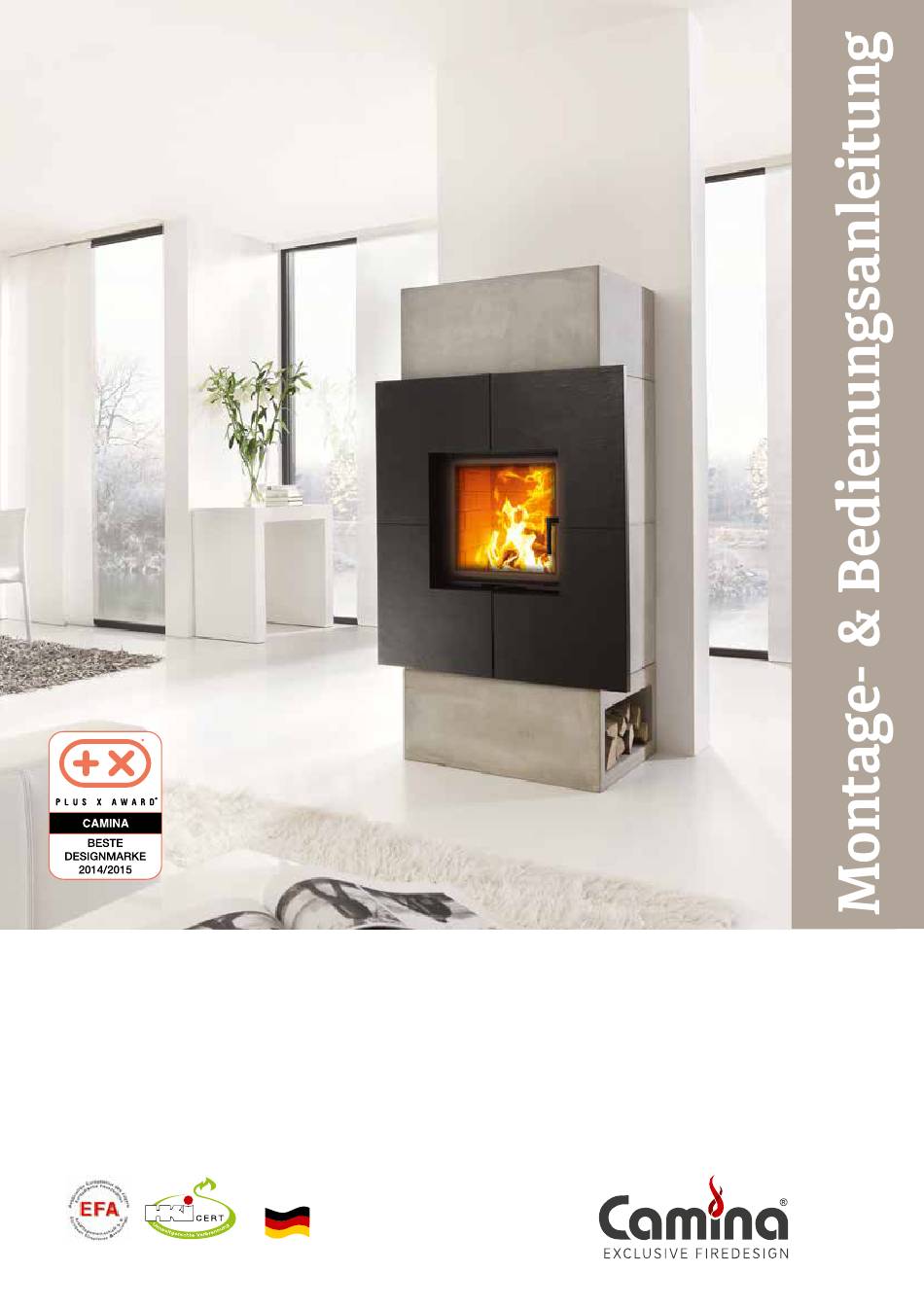

- Seite 1 Speicherstein-Anlage S2, bearbeitet mit Camina Sichtbetonoptik Speicherstein-Anlage Mehrfach ausgezeichnete Qualität! Made in Germany...
-
Seite 2: Inhaltsverzeichnis
7. Estrichaussparung 3.6 Oberflächenbeschaffenheit 8. Maßzeichnung/Anschlussmaße 3.7 Größere Beschädigungen und Transport- 8.1 S2 schäden / Ersatzteilanforderung 8.2 S2 mit korpusbündiger Frontplatte 3.8 Entsorgung 3.9 Reinigung der Anlagenelemente aus 9. Explosionsdarstellung Naturstein, Schiefer- und Designbeton 10. Konvektive Luft und aktive Hinterlüftung 3.10 Anheizen... -
Seite 3: Symbolerklärung
Kaminanlage beachten! 2.2 Allgemeine Sicherheitshinweise Durch Montage- und / oder Bedienfehler kann es zu Camina Kaminverkleidungen sind nach dem Stand der Personenschäden und / oder Sachschäden kommen. Technik und den anerkannten sicherheitstechnischen Nur ein Fachmann darf die Montage und Inbetriebnah- Regeln gebaut. - Seite 4 WARNUNG: Anforderungen an den Bediener be- Normen und Richtlinien achten! Beim Anschluss und Betrieb der Kaminanlage gelten Durch Bedienfehler kann es zu Personenschäden die örtlichen, feuerpolizeilichen und baurechtlichen Vor- und / oder Sachschäden kommen. Stellen Sie sicher, schriften, die VDE-Vorschriften sowie u.a. folgende Ver- dass nur Personen Zugang haben, die in der Lage sind ordnungen und Normen: die Kaminanlage sachgerecht zu bedienen.
-
Seite 5: Allgemeine Hinweise
Ofens für die Einhaltung dieser Standards in Ihrer Region und für die korrekte Installation der Feuer- stätte selbst verantwortlich. Camina haftet nicht für unsachgemäße Installation oder unsachgemäßen Betrieb. Halten Sie sich an die länder- Vor der Montage alle Bauteile auf Vollzähligkeit und spezifischen, regionalen und lokalen Vorschriften, z. -
Seite 6: Oberflächengestaltung
HINWEIS: Aufgrund von Wärmeausdehnungen darf vorab zu grundieren. Hierzu berät Sie der Farbenfach- die Kaminverkleidung nicht direkt an den Kamineinsatz handel oder der Malermeister vor Ort. Verspachtelte gesetzt werden. Ein umlaufender Abstand von 2–3 mm Flächen werden zuvor mit einem geeigneten Schleif- zur Kamineinsatztür ist einzuhalten. -
Seite 7: Größere Beschädigungen Und Transport- Schäden / Ersatzteilanforderung
3.8 Entsorgung Die Speicherbetonverkleidung ist mit einer Armierung versehen und hat daher eine sehr hohe Stabilität! Alle verwendeten Verpackungsmaterialien sind um- Die Betonelemente werden werkseitig in Betonoptik weltverträglich und wiederverwertbar. Entsorgen Sie ausgeliefert und z.B. bei Lufteinschlüssen, kleineren diese über Ihr länderspezifisches Recyclingsystem. Risse, etc. -
Seite 8: Betrieb Und Bedienung
5. Betrieb und Bedienung Die Anlage ist mit einer aktiven Hinterlüftung ausge- stattet. Eine zusätzliche Dämmung innerhalb der Ka- HINWEIS: Im Betrieb der Kaminanlage sind die ver- minanlage ist somit nicht erforderlich. stellbaren Seiten- und/oder Deckengitter zu öffnen. Der Bediener ist vor der Inbetriebnahme auf die Funkti- Bei Nichtbeachtung kann es zu Rissen wegen Überhit- on der Hinterlüftung als Brandschutzmaßnahme hinzu- zung der Kaminanlage führen. -
Seite 9: Maßnahmen Bei Frostgefahr (Bei Vorhandener Wassertechnik)
5.4 Maßnahmen bei Frostgefahr (bei vor- erst die Kaminanlage soweit abkühlen lassen, bis die handener Wassertechnik) betreffende Leitung gefahrlos drucklos geschaltet (über Besteht Frostgefahr, entleeren Sie mit Hilfe der Fremd- Absperreinrichtungen von Zu- und / oder Ablaufleitun- anleitungen oder eines Fachmannes alle wasserführen- gen trennen und entlüften) und anschließend entleert den Leitungen. -
Seite 10: Estrichaussparung
7. Estrichaussparung Gesamtansicht mit Podest Gesamtansicht ohne Podest Wand Wand 710 mm 629 mm Estrichaussparung mit Podest Estrichaussparung ohne Podest... -
Seite 11: Maßzeichnung/Anschlussmaße
Abbildungen ähnlich. Alle Abbildungen und Zeichnungen sind urheberrechtlich geschützt. Verwertung oder Veröffentlichung, auch einzelner Details, nur mit unserer Genehmigung. Farbliche und technische Änderungen durch Weiterentwicklungen sowie Irrtümer vorbehalten. Weitere Informationen finden Sie unter www.camina-schmid.de Abbildungen ähnlich. Alle Abbildungen und Zeichnungen sind urheberrechtlich geschützt. Verwertung oder Veröffentlichung, auch einzelner Details, nur mit unserer Genehmigung. -
Seite 12: S2 Mit Korpusbündiger Frontplatte
Abbildungen ähnlich. Alle Abbildungen und Zeichnungen sind urheberrechtlich geschützt. Verwertung oder Veröffentlichung, auch einzelner Details, nur mit unserer Genehmigung. Farbliche und technische Änderungen durch Weiterentwicklungen sowie Irrtümer vorbehalten. Weitere Informationen finden Sie unter www.camina-schmid.de Abbildungen ähnlich. Alle Abbildungen und Zeichnungen sind urheberrechtlich geschützt. Verwertung oder Veröffentlichung, auch einzelner Details, nur mit unserer Genehmigung. -
Seite 13: Explosionsdarstellung
9. Explosionsdarstellung 10. Konvektive Luft und aktive Hinterlüftung Konvektive Luft Aktive Hinterlüftung (Kapitel „5.1 Aktive Hinterlüftung“ auf Seite 8 beachten.) -
Seite 14: Lieferumfang
• • Anlagenteile Spachtel • • Montageanleitung Behälter zum Anmischen der Reparaturmasse • • Camina Betonfarbe Trennschleifer (mit Schleifscheibe für Stein) • Verbindungsrohre für den Anschluss an den • Schornstein • Kartuschenspritze • Kreuzschraubendreher Eine zusätzliche Dämmung innerhalb der Kaminan- lage ist nicht erforderlich 12. - Seite 15 3. Bodenplatte vorsichtig in das Podest einlegen. 4. Rückwandmodul Nr.1 mit Hinterlüftung und seitli- chen Lufteinlässen nach unten ohne zu Verkleben auf die Bodenplatte setzen. Hinterlüftung zur Wandseite! Schornstein- Kaminanschluss Ohne Podest = 920 mm Mit Podest = 1190 mm Außenluftanschluss Nicht benötigte OKFF...
- Seite 16 9. Abgaskuppel für hinteren oder oberen Anschluss 10. Seitenteile rechts und links ohne zu Verkleben auf montieren. die Bodenplatte oder das Podest setzen (Kaminein- satz evtl. nachjustieren). Wandseite Draufsicht Rückwand Bodenplatte 11. Oberteil ohne zu Verkleben auf die Seitenteile 12. Anlage zurückbauen und alle Teile mit Acrylkleber setzen.
- Seite 17 Oberteil 122 mm 14. Die untere Innenblende (B 95 mm) wird mit Ac- 15. Oberen Haltewinkel im Seitenteil beidseitig auf eine rylkleber im Abstand von 2 – 3 mm zum Zargen- Höhe von 122 mm voreinstellen. rahmen und bündig zur vorderen Anlagenfläche gesetzt.
- Seite 18 20. …und durch evtl. Korrigieren der Haltewinkelver- 21. Blenden setzen schraubung das Fugenbild der Front einstellen (s. 21. 1. Innenblende links (Breite 59 mm) mit Acrylkleber Bild 17 / 18). setzen und zur Frontplatte ausrichten. 21. 2. Die obere 39 mm breite Blende (oder 64 mm bei Türversion schwenkbar) wird zusammen mit der rechten Innenblende gesetzt und zur Frontplatte ausgerichtet.
-
Seite 19: Stückliste (Für Nachbestellungen) S2
14. Stückliste (für Nachbestellungen) S2 Bezeichnung Anzahl Bezeichnung Anzahl Innenblende oben (Breite 39 mm Podest für Kamineinsatz hochschiebbar) Innenblende oben (Breite 64 mm Bodenplatte für Kamineinsatz schwenkbar) Innenblende Frontplatte rechts rechts / links Innenblende Frontplatte links unten Seitenteil rechts Haltewinkel Schraube für... - Seite 20 Speicherstein-Kamine Der Speicherstein von Camina ist eine armierte Gussmasse, die die Strahlungs- wärme der Feuerstätte auch noch Stun- den nach dem Abbrand speichert und sanft abgibt. Die Anlagen lassen sich einfach montie- ren und im Falle eines Umzuges oder ei- ner gewünschten gestalterischen Verän-...
