11. Lieferumfang

Im Lieferumfang enthalten sind:
•
Kleines Montagezubehör
•
Reparaturmasse
•
Acrylkleber
•
Anlagenteile
•
Montageanleitung
•
Camina Betonfarbe

12. Aufbau

Wir empfehlen vorab die Trockenmontage zur Überprüfung der Passgenauigkeit aller Bauteile sowie auch
aller Teile zur räumlichen Gegebenheit.

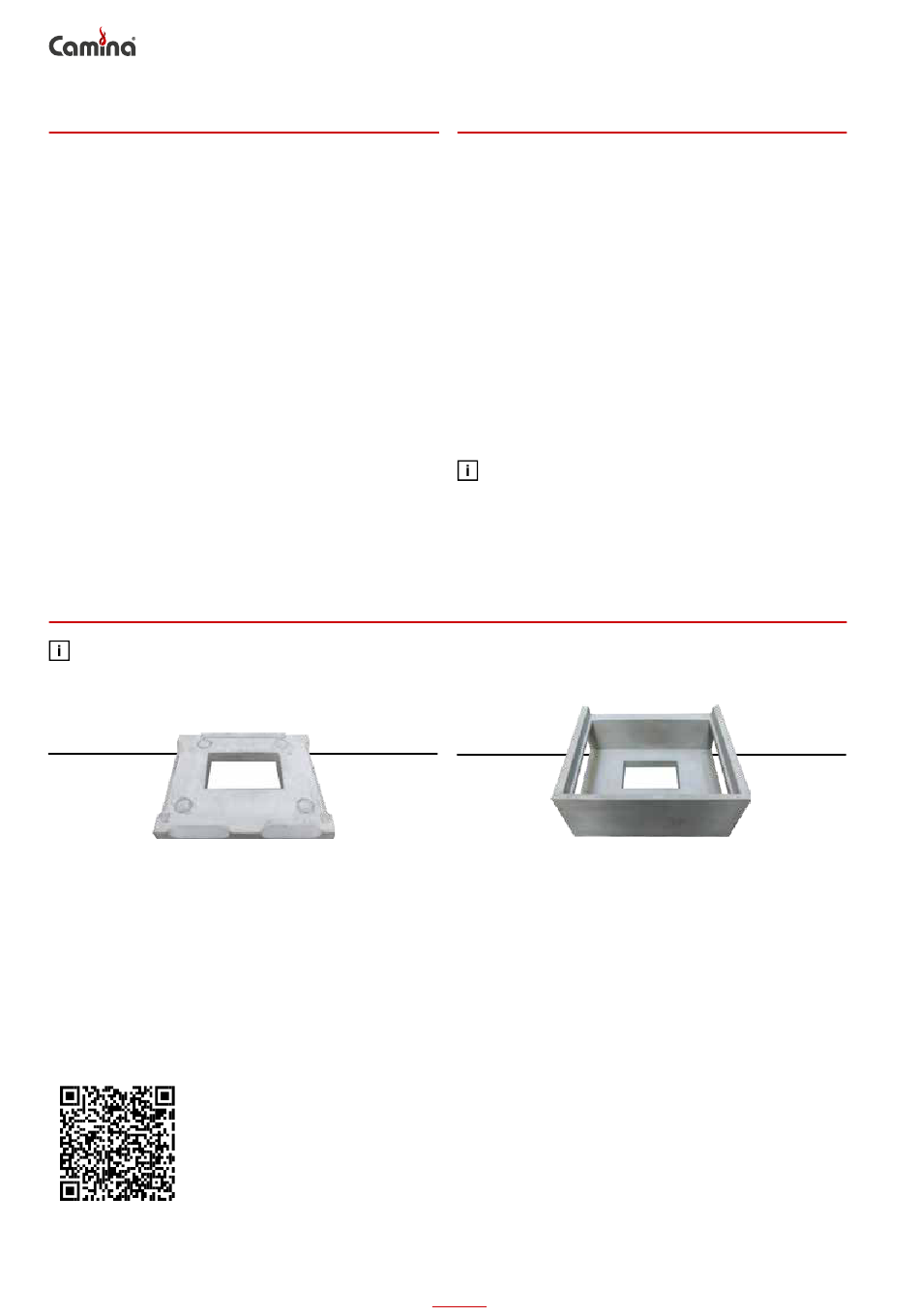

1. Montage ohne Podest
Bodenplatte an gewünschter Position auf dem
Fußboden ausrichten.
•
Abstand zur hinteren Wand = 0 cm*
•
Abstand zur seitlichen Wand = 8 cm
•
Abstand innerhalb des Strahlungsbereichs der Sicht-
fensterscheibe = 100 cm
*gilt nur für Bauteile aus brennbaren Baustoffen mit einem Wärmedurchlasswiderstand
12,63 m²K/W (entspricht einem U-Wert von 0,087 W/m²K).
Die Gegebenheiten sind vor Ort zu prüfen!
Info zum
Wandaufbau
13. Benötigtes Material
Benötigtes Material:
•
Zentimetermaß
•
Winkel
•
Wasserwaage
•
Spachtel
•
Behälter zum Anmischen der Reparaturmasse
•
Trennschleifer (mit Schleifscheibe für Stein)
•
Verbindungsrohre für den Anschluss an den
•
Schornstein
•
Kartuschenspritze
•
Kreuzschraubendreher
Eine zusätzliche Dämmung innerhalb der Kaminan-
lage ist nicht erforderlich
2. Montage mit Podest
Podest an gewünschter Position auf dem
Fußboden ausrichten.
•
Abstand zur hinteren Wand = 0 cm*
•
Abstand zur seitlichen Wand = 8 cm
•
Abstand innerhalb des Strahlungsbereichs der
Sichtfensterscheibe = 100 cm
14
