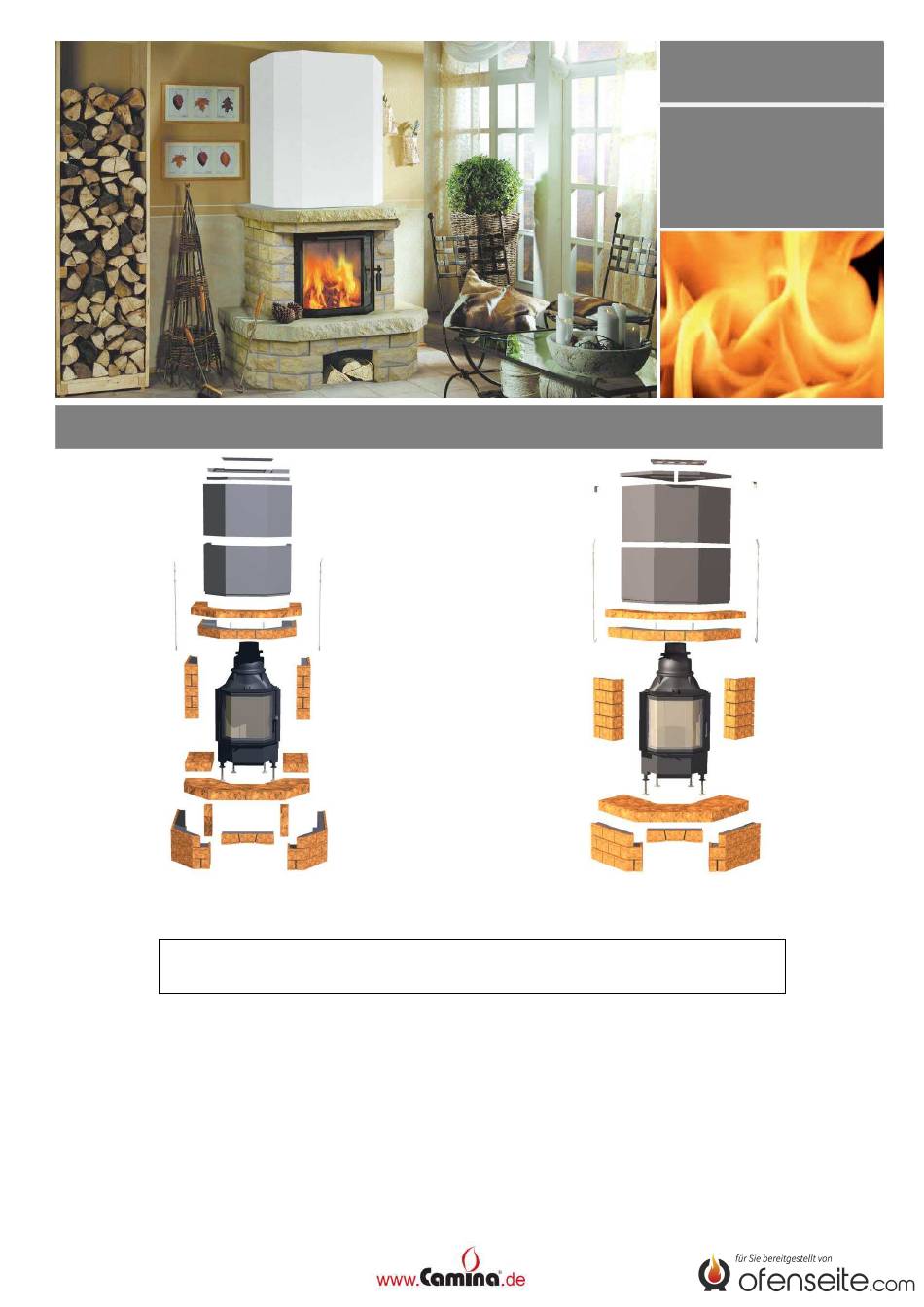

Montage der Anlage mit Kamineinsatz schwenkbar
Sandstein – Front
Montage vor der Wand
Bitte vor der Montage alle Bauteile auf Vollzähligkeit und evtl.
Transportschäden prüfen!
Die Kaminanlage sollte nur durch einen Fachbetrieb aufgebaut werden!
1.
Bitte vor Beginn der Arbeiten alle Einzelteile der Anlage komplett auslegen und einen Blick auf die vorliegende
Materialstruktur werfen, um spätere Beanstandungen vorzubeugen. Nach dem Aufbau empfehlen wir den
offenporigen Sandstein mit einem speziellen Natursteinimprägnierer (z.B. von Lithofin) zu imprägnieren.
2.
Vor der Montage bitte die Rechtwinkligkeit vom Fußboden zur Wand prüfen!
-Winkel größer als 90° , dann die Anlage vorne Unterkeilen
-Winkel kleiner als 90° , dann die Anlage hinten Unterkeilen
3.
Für eine evtl. spätere Demontage der Anlage (z.B. durch Umzug) sollten die Bauteile der Anlage nur punktuell mit
Natursteinkleber Art.-Nr. 79/1910.1124 verklebt werden.
WICHTIGE HINWEISE
Montageanleitung
Sandstein s
Sandstein – Eck
Montage in der Ecke
1 von 4
Werbung
Verwandte Anleitungen für Camina Sandstein s
Inhaltszusammenfassung für Camina Sandstein s
- Seite 1 Montageanleitung Sandstein s Montage der Anlage mit Kamineinsatz schwenkbar Sandstein – Front Sandstein – Eck Montage vor der Wand Montage in der Ecke Bitte vor der Montage alle Bauteile auf Vollzähligkeit und evtl. Transportschäden prüfen! Die Kaminanlage sollte nur durch einen Fachbetrieb aufgebaut werden!
- Seite 2 Gesamtansicht Sandstein-Front Gesamtansicht Sandstein-Eck Wir empfehlen vorab die Trockenmontage zur Überprüfung der Passgenauigkeit aller Bauteile sowie auch aller Teile zur räumlichen Gegebenheit (siehe Seite 1 Punkt 2). Unterkante Tür- traverse 401 mm Kamineinsatz an den Stellfüßen auf ca. …und mit Wasserwaage ausrichten. 401 mm Höhe einstellen (bitte die Höhen der Sockelelemente und der Bankplatte vorher messen)...
- Seite 3 Sandstein - Front Sandstein - Eck Kamineinsatz mit den Simsträger ohne zu Simsplatte ohne zu Seitenteilen zur verkleben auf die verkleben auflegen Bankplatte Seitenteile legen. und ausrichten. ausrichten. Tipp: Montagestütze mittig aufstellen! Zugstangen rechts und links zur Schürze 2-teilig (optional) ohne zu Wandbefestigung in die Ösen am verkleben auf die Simsplatte stellen.
- Seite 4 1480 mm Anlage jetzt zurückbauen und für die Schornstein- Kaminanschluss mit rückseitige Dämmung (8 cm) die Abgasbogen 90° , Abgasstutzen Innenkonturen an die Wand Ø 180 mm: Anschlusshöhe 1480 mm markieren. ab Oberkante Fertigfußboden (OKFF) bis Mitte Rohr. 1190 mm Schornstein- Kaminanschluss beim Konturen vom Kamineinsatzfuß...
- Seite 5 Sandstein s Stückliste / stocklist / liste détaill für evtl. Nachbestellungen SKs / 1 (optional zu bestellen) Lüftungsgitter SKs / 2 (optional zu bestellen) Schürze SKs / 3 Simsplatte SKs / 4 Simsträger SKs / 5 Seitenteile SKs / 6 (3-teilig bei Ausführung Front )
- Seite 6 Stütze für SKs / 9 (entfällt bei Ausführung Eck) Bankplatte SKs / 11 Zugstangen 2-teilig mit Spannschloß 8 x 80 / 10‘er SKs / 12 Sechskantschraube mit Dübel SKs / 13 1x Reparaturmasse 1x Fugenmaterial SKs / 14 Natursteinkleber Bemerkung / remark / remarque: __________________________________ __________________________________ __________________________________...
