Abbildung 1: Frontplatte
Das BU1-DC2 ist, wie alle Geräte der BASIC LINE, für die Schnappschienenbefestigung auf
Hutschiene nach DIN EN 50022 vorgesehen.
Die Frontplatte des Gerätes wird durch eine plombierbare Klarsichtabdeckung geschützt.
Zur Einstellung des Gerätes bitte die Klarsichtabdeckung des Gerätes mit einem Schraubendreher
an den dafür vorgesehenen Aussparungen öffnen!
LEDs
Die LED U< leuchtet bei Betrieb ohne Störung. Die LEDs U> und U< signalisieren eine Anregung
der jeweiligen Überwachungskreise durch Blinken. Bei einer Unterspannungsauslösung erlischt die
LED U<. Bei einer Überspannungsauslösung leuchtet die LED U> dauernd.

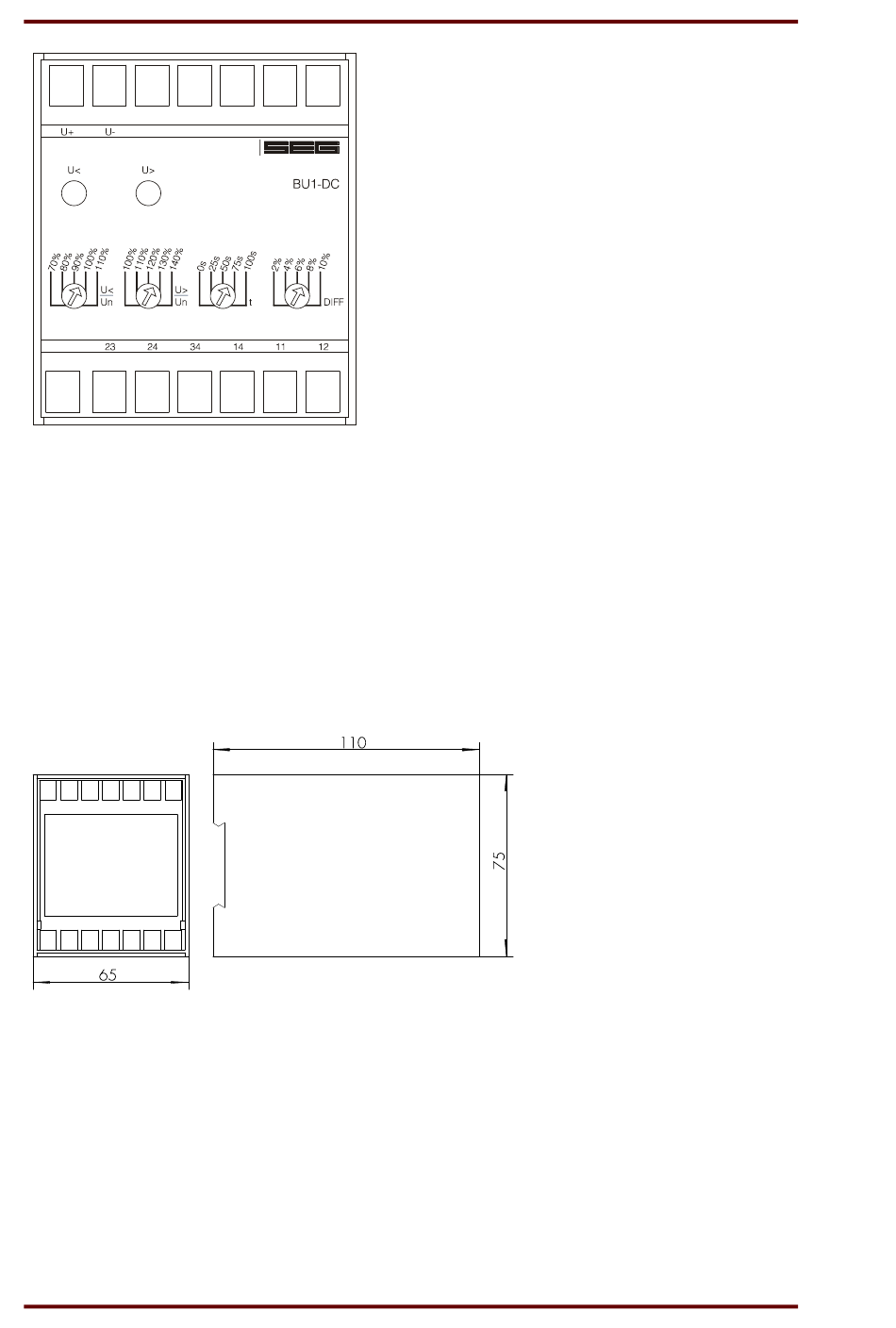

Abbildung 2: Maßbild BU1-DC2
4
DOK-TD-BU1-DC2D Rev. B
