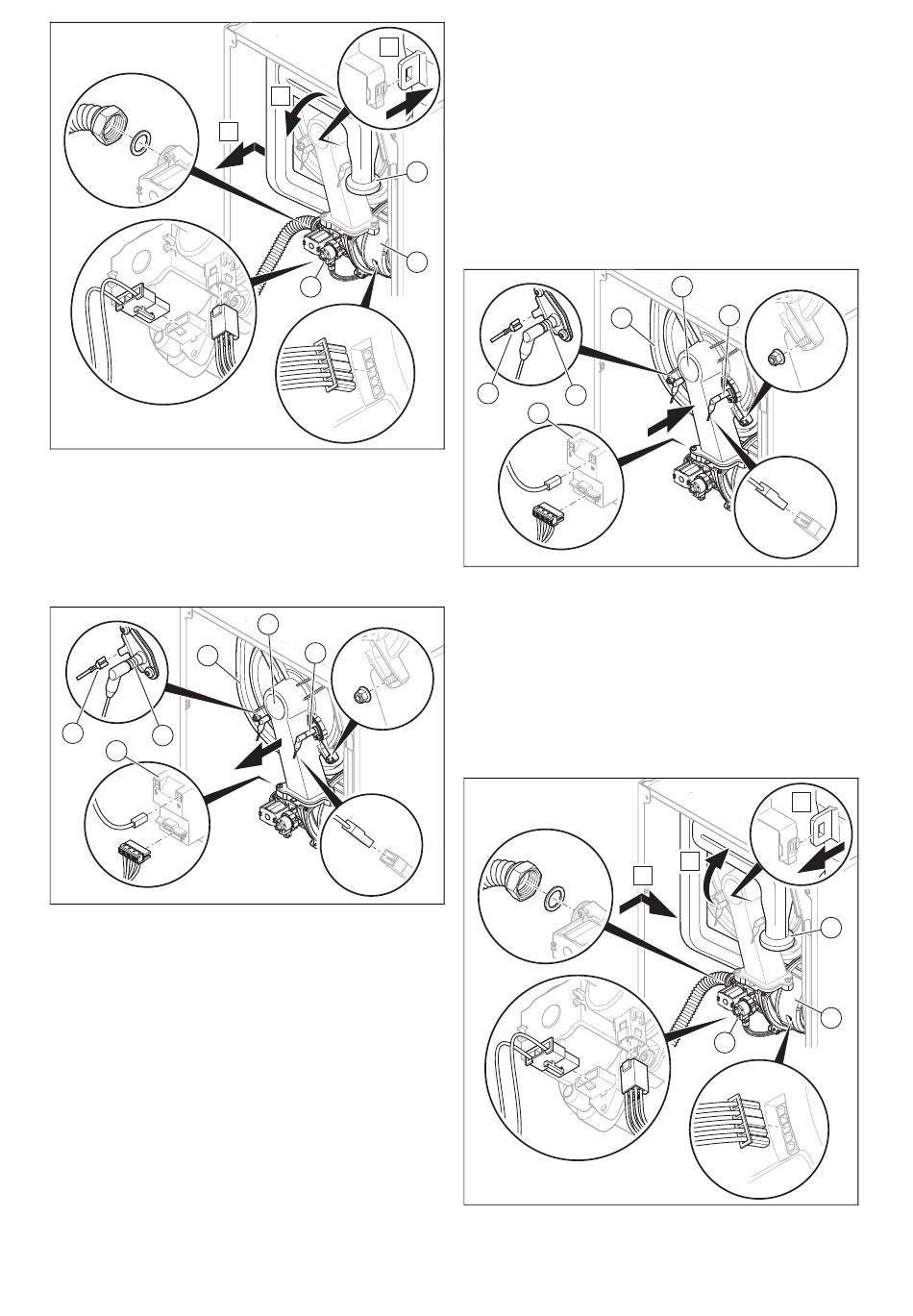

5. Sortez le tube d'entrée d'air (1) du support supérieur,
puis débranchez le tube d'entrée d'air du manchon
d'admission, comme indiqué dans l'illustration.
6. Dévissez l'écrou-raccord du mécanisme gaz (3).
7. Débranchez les deux connecteurs du mécanisme gaz .
8. Débranchez le connecteur du moteur du ventilateur (2)
en appuyant sur l'ergot de verrouillage.
1
6
4
5
9. Débranchez le câble de mise à la terre (6) de l'élec-
trode d'allumage (4), les deux connecteurs du trans-
formateur d'allumage (5) et le connecteur du câble de
l'électrode de régulation (3).
10. Dévissez les quatre écrous de la bride de fixation du
brûleur (2).
11. Retirez l'ensemble du module compact thermique de
l'échangeur thermique (1).
12. Vérifiez que le brûleur et l'isolant thermique du brûleur
ne sont pas endommagés. (→ page 90)
13. Vérifiez que l'échangeur thermique n'est pas endom-
magé.
Résultat:
Échangeur thermique endommagé
▶
Remplacez l'échangeur de chaleur. (→ page 94)
14. Vérifiez que l'échangeur thermique n'est pas encrassé.
0020282299_00 ecoTEC exclusive Notice d'installation et de maintenance
A
B
C
3
2
3
4x
Résultat:
Échangeur thermique encrassé
▶
Nettoyez l'échangeur de chaleur. (→ page 90)
15. Vérifiez que l'isolant thermique de l'échangeur ther-
mique n'est pas endommagé.
Résultat:
Isolant thermique endommagé
▶
1
Changez l'isolant thermique (→ Notice de la pièce
de rechange « isolant thermique de l'échangeur
thermique »).
10.2.2 Montage du module compact thermique
2
6
4
5
1. Placez le module compact thermique sur l'échangeur
thermique (1).
2. Serrez les quatre écrous neufs en croix, jusqu'à ce que
la bride de fixation du brûleur repose uniformément sur
les surfaces d'appui.
–
Couple de serrage: 6 Nm
3. Rebranchez les connecteurs du câble de mise à la
terre (6) de l'électrode d'allumage (4), les deux connec-
teurs du transformateur d'allumage (5) et le connecteur
du câble de l'électrode de régulation (3).
4. Rebranchez le connecteur du moteur du ventilateur (2).
2
3
1
4x
B
A
3
C
1
2
