trique sur tous les pôles (séparateur élec-
trique avec un intervalle de coupure d'au
moins 3 mm, par ex. fusible ou disjoncteur
de protection).
▶
Sécurisez l'appareil pour éviter toute re-
mise sous tension.
▶
Attendez au moins 3 min, pour que les
condensateurs se déchargent.
▶
Vérifiez que le système est bien hors ten-
sion.
5.8.1 Informations générales sur le raccordement
des câbles
Attention !
Risques de dommages matériels en cas
d'installation non conforme !
Si la tension secteur est raccordée aux mau-
vaises cosses et bornes enfichables, le sys-
tème électronique risque de subir des dom-
mages irrémédiables.
▶
Les bornes eBUS (+/‑) ne doivent surtout
pas être raccordées à la tension secteur.
▶
Ne branchez pas le câble de raccorde-
ment ailleurs que sur les bornes prévues
à cet effet !

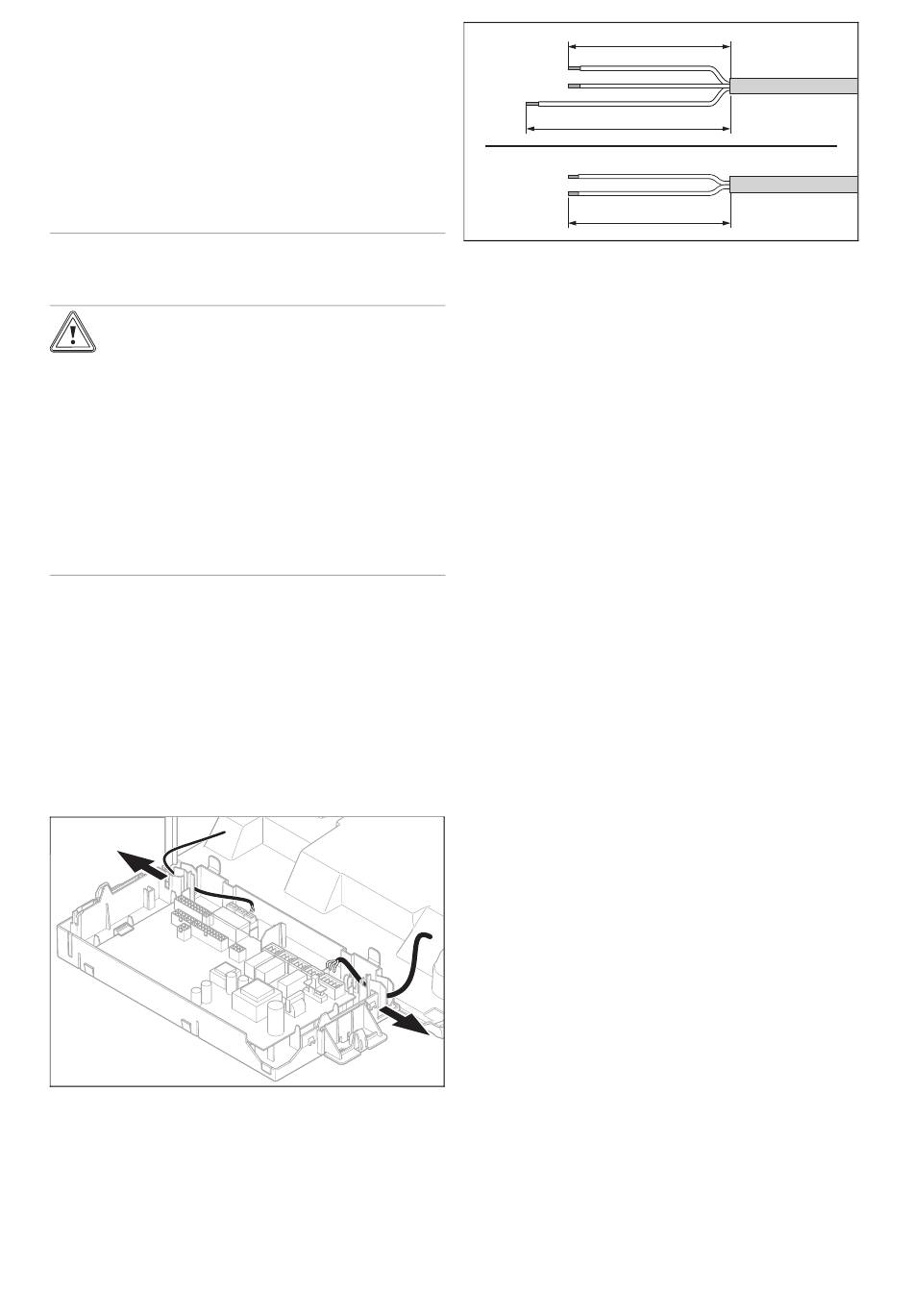

1. Faites passer les câbles de raccordement des compo-
sants à connecter dans le passe-câbles situé en bas
du produit, à gauche.
2. Vérifiez que le passe-câbles est bien fixé et que les
câbles sont bien placés.
3. Faites en sorte que les passe-câbles enchâssent bien
les câbles de raccordement et qu'il n'y ait pas d'inter-
stice visible.
4. Utilisez des serre-câbles.
5. Si nécessaire, raccourcissez les câbles de raccorde-
ment.
24V / eBus
6. Faites cheminer correctement les câbles de raccorde-
ment des composants à raccorder à l'intérieur du boî-
tier électrique.
0020282299_00 ecoTEC exclusive Notice d'installation et de maintenance
L
N
PE
+
-
7. Dénudez les câbles souples comme indiqué dans
l'illustration. Faites attention à ne pas endommager les
isolations des différents fils électriques.
8. Dénudez les fils internes uniquement sur la longueur
nécessaire à un raccordement stable.
9. Pour éviter les courts-circuits provoqués par la désoli-
darisation de conducteurs, placez des cosses aux ex-
trémités des brins après les avoir dénudés.
10. Vissez le connecteur adéquat sur le câble de raccorde-
ment.
11. Vérifiez que tous les fils sont correctement fixés au ni-
veau des bornes du connecteur. Procédez aux rectifi-
cations nécessaires le cas échéant.
12. Branchez le connecteur à l'emplacement prévu à cet
effet sur le circuit imprimé. (→ page 120)
230V
≤ 30 mm
≤ 40 mm
≤ 30 mm
