4. Inserire il nuovo vaso di espansione nel prodotto.
5. Serrare il dado sotto al vaso di espansione. Usare una
nuova guarnizione.
6. Fissare la lamiera di ritegno con la vite.
7. Riempire l'impianto di riscaldamento. (→ Pagina 144)
8. Sfiatare l'impianto di riscaldamento. (→ Pagina 144)

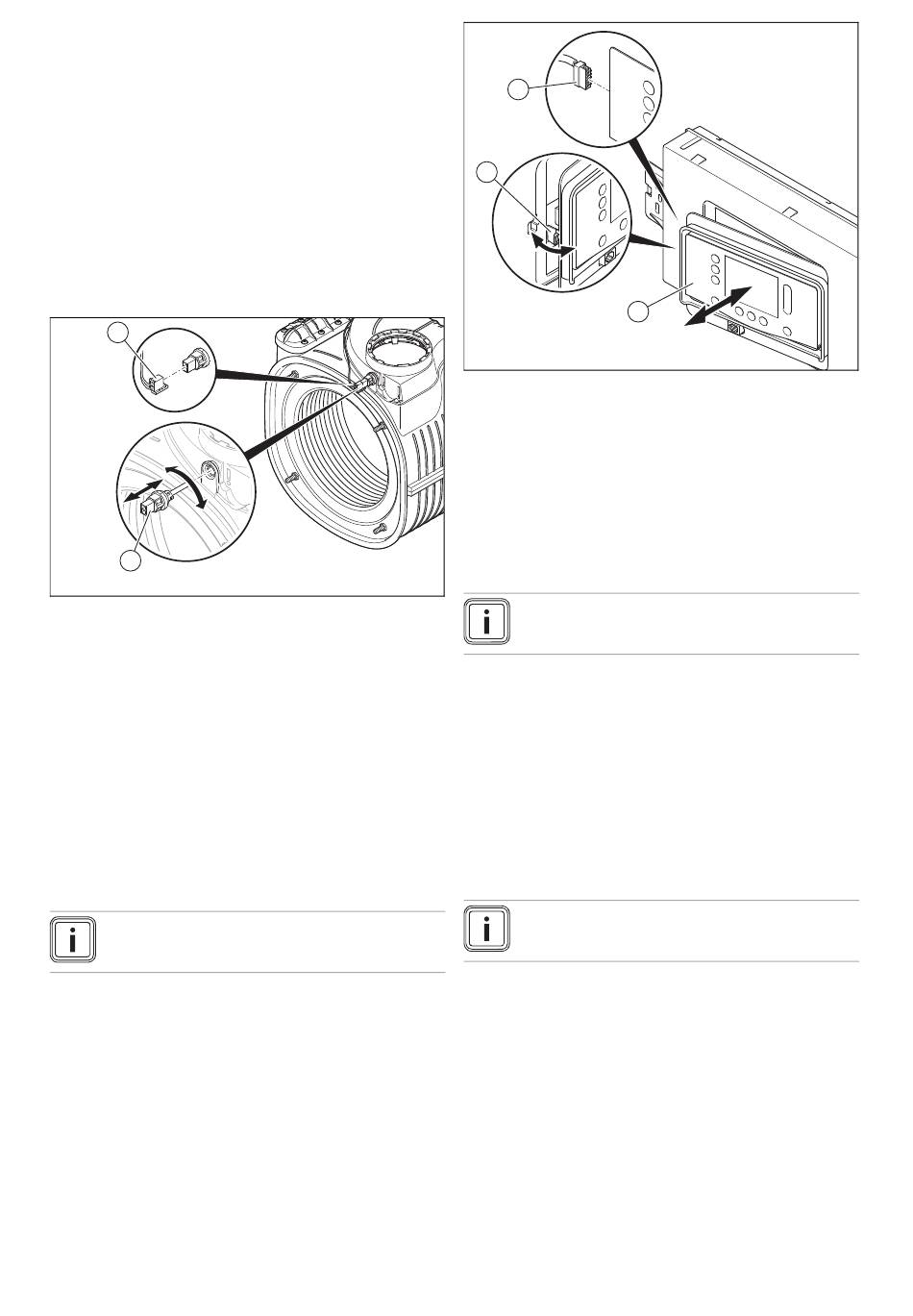

11.6.8 Sostituzione del termostato di sicurezza
scarico fumi
1. Estrarre il tubo di aspirazione dell'aria dal supporto
superiore e ruotarlo in avanti.
2. Se lo scambiatore di calore è fissato con un supporto,
rimuovere le due viti dal supporto anteriore ed estrarre
il supporto.
1
2
3. Staccare il connettore (1) dal termostato di sicurezza
scarico fumi.
4. Smontare il termostato di sicurezza scarico fumi (2).
5. Montare il nuovo termostato di sicurezza scarico fumi.
6. Innestare il connettore sul termostato di sicurezza sca-
rico fumi.
7. Una volta estratto il supporto dello scambiatore di ca-
lore, stringere il supporto di volta in volta con due viti
nuove.
–
Coppia di serraggio: 2,5 Nm
8. Spingere il tubo di aspirazione dell'aria verso l'alto, nel
supporto.
9. Controllare la corretta installazione del condotto fumi.
11.6.9 Sostituzione del display
Avvertenza
Utilizzare i ricambi una volta sola.
0020282299_00 ecoTEC exclusive Istruzioni per l'installazione e la manutenzione
3
2
1
1. Allentare il display (1) dal supporto (2) sul lato sinistro.
2. Staccare il connettore (3) dal display.
3. Sostituire il display.
4. Innestare il connettore sul nuovo display.
5. Montare il display sul supporto.
6. Ripristinare l'alimentazione di corrente.
◁
Avviene uno scambio di dati tra la scheda elettro-
nica e il display.
11.6.10 Sostituzione della scheda elettronica
Avvertenza
Utilizzare i ricambi una volta sola.
1. Aprire l'alloggiamento della scheda comando.
(→ Pagina 140)
2. Sostituire la scheda elettronica conformemente alle
istruzioni di montaggio e installazione accluse.
3. Chiudere la scatola di comando. (→ Pagina 141)
4. Ripristinare l'alimentazione di corrente.
◁
Avviene uno scambio di dati tra la scheda elettro-
nica e il display.
11.6.11 Sostituzione della scheda elettronica e del
display
Avvertenza
Utilizzare i pezzi di ricambio una volta sola.
