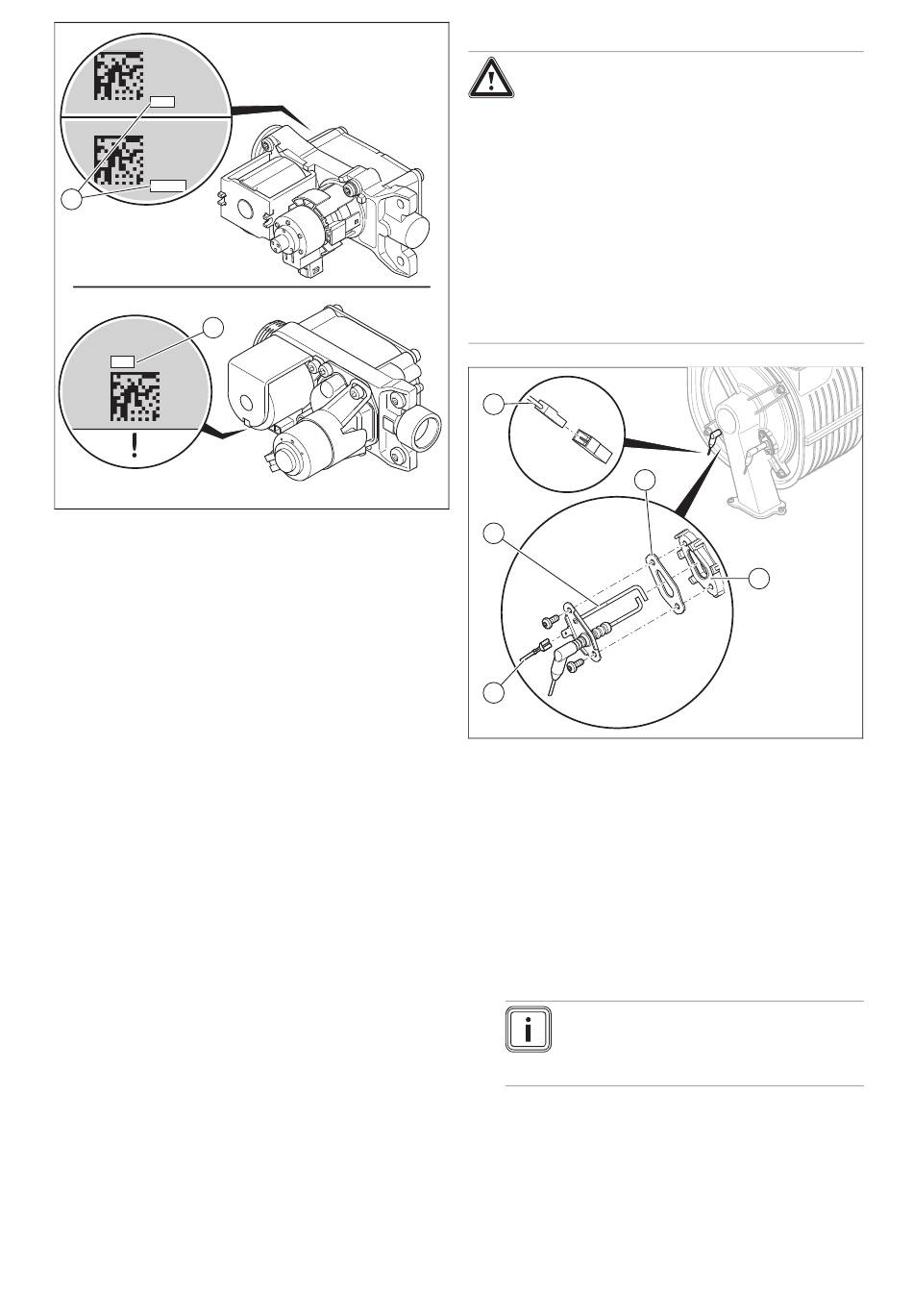

1. Leggere il valore di offset (1) impresso sul retro o sul
lato inferiore della valvola del gas. Utilizzare ad es. uno
specchio.
2. Aprire l'alloggiamento della scheda comando.
(→ Pagina 140)
3. Sostituire la scheda elettronica e il display conforme-
mente alle istruzioni di montaggio e installazione in-
cluse.
4. Chiudere la scatola di comando. (→ Pagina 141)
5. Sostituire l'elettrodo di controllo. (→ Pagina 161)
6. Montare il pannello anteriore. (→ Pagina 146)
7. Ripristinare l'alimentazione di corrente.
8. Accendere il prodotto. (→ Pagina 144)
◁
Dopo l'accensione, il prodotto passa direttamente al
menu per l'impostazione della lingua.
9. Scegliere la lingua desiderata.
10. Leggere il DSN-Code (codice apparecchio) sulla tar-
ghetta identificativa situata sul retro della scatola della
scheda comando.
11. Impostare il valore corretto (tramite D.093) per il rispet-
tivo tipo di prodotto. (→ Pagina 142)
◁
L'elettronica è ora impostata sul modello di pro-
dotto e i parametri di tutti i codici di diagnostica cor-
rispondono alle impostazioni di fabbrica.
◁
L'assistente installazione si avvia.
12. Se l'offset letto ha 5 cifre, impostare il codice di diagno-
stica D.052 con le prime 3 cifre. (→ Pagina 142)
13. Se l'offset letto ha 3 cifre, impostare il codice di diagno-
stica D.052. (→ Pagina 142)
14. Se il prodotto è impostato con il tipo di gas Gas liquido
e l'offset letto ha 5 cifre, impostare il codice di diagno-
stica D.182 con le ultime 2 cifre. (→ Pagina 142)
15. Controllare le impostazioni specifiche dell'impianto e
adattarle.
16. Avviare i programmi di test P.001 e P.003
(→ Pagina 142).
160
11.6.12 Sostituzione dell'elettrodo di accensione
Pericolo!
Pericolo di morte a causa della fuoriuscita
di fumi caldi!
Guarnizioni, viti e isolamenti sull'elettrodo di
controllo e sulla camera di combustione non
devono essere danneggiati.
▶
Evitare di danneggiare lo strato isolante
del bruciatore sul retro del coperchio della
camera di combustione.
▶
Sostituire lo strato isolante del bruciatore
non appena risulta danneggiato.
▶
Ad ogni sostituzione, cambiare guarni-
zione e viti dell'elettrodo di controllo.
1
5
4
1. Staccare il cavo di messa a terra (4).
2. Estrarre il connettore (1) del cavo dell'elettrodo di ac-
censione.
3. Svitare le due viti.
4. Sfilare con cautela l'elettrodo di accensione (5) dalla
flangia del bruciatore (3). Prestare attenzione a non
danneggiare lo strato isolante del bruciatore sul retro
del coperchio della camera di combustione.
5. Togliere i residui di guarnizione sulla flangia del brucia-
tore.
6. Inserire il nuovo elettrodo di accensione con la guarni-
zione nuova (2).
7. Stringere l'elettrodo di accensione con due viti nuove.
Istruzioni per l'installazione e la manutenzione ecoTEC exclusive 0020282299_00
2
Avvertenza
Toccare il nuovo elettrodo di accensione
solo dalla parte in ceramica. La pulizia del-
l'elettrodo di accensione è vietata.
3
