Montáž

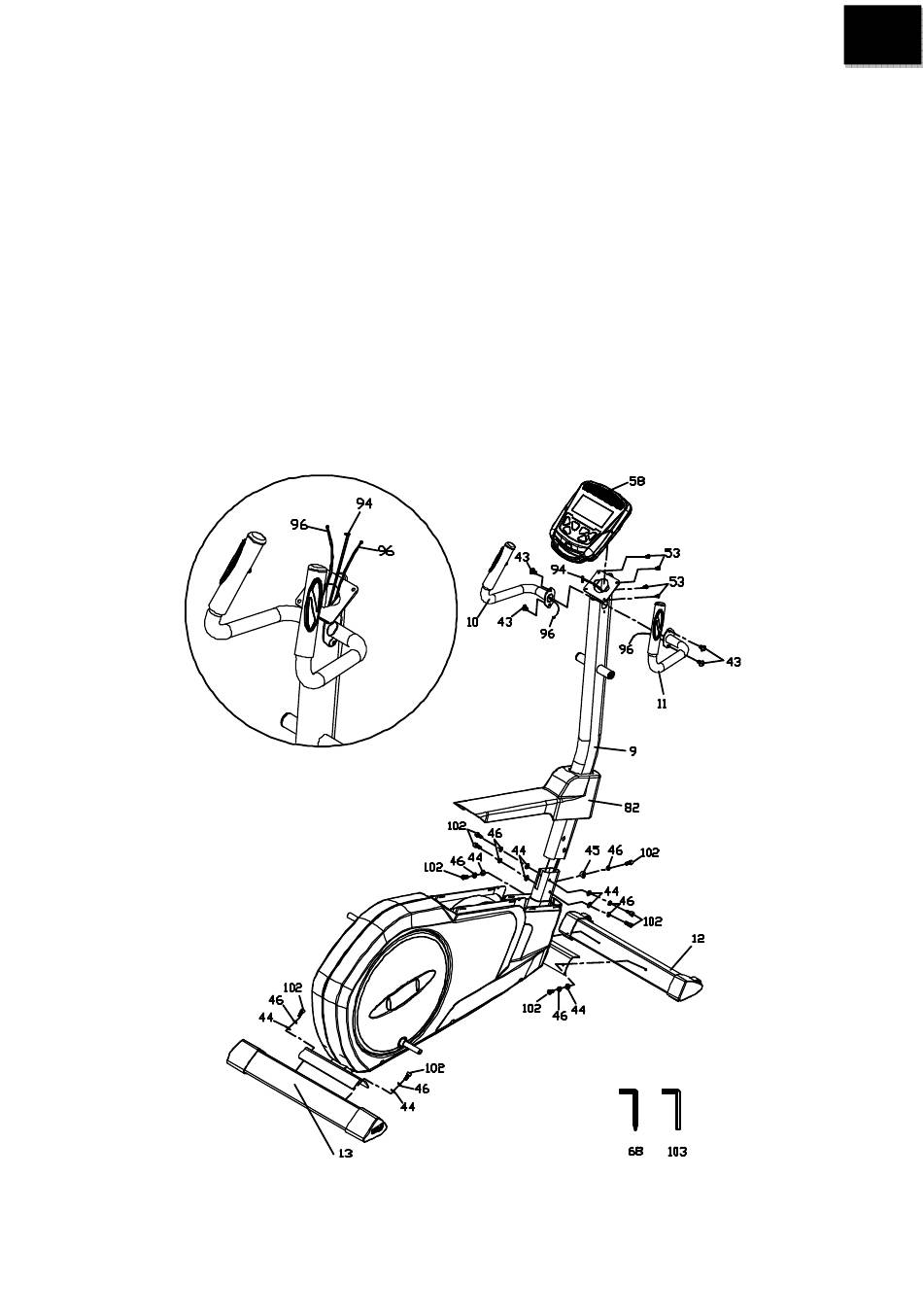

KROK 1
1. Do tyče řidítek (9) nainstalujte kabel (94), nasaďte kryt tyče (82). Tyč řidítek (9) opatrně nasaďte na
hlavní rám (1), dbejte zvýšené opatrnosti, ať nedojde k poškození kabelu (94).
2. Tyč řidítek (9) zajistěte pomocí imbusového klíče (103) pěti šrouby (102), 4 plochými podložkami(44),
5 ks podložkami (46) a 1 zakřivenou podložkou (45). Po dotažení stáhněte kryt tyče (82) dolů.
3. Na tyč řidítek nainstalujte pomocí šroubů (43) obě části řidítek (10) a (11), kabely senzorů (96)
protáhněte tyčí řidítek (9) podle obrázku.
4. Connect the cables (94 & 96) to the console (58) and install console onto the mast (9) with 4pcs of M5 ×
12L Phillips head screws (53) by using the Phillips head screw driver (68).
5. Umístěte přední a zadní stabilizační tyč (12) a (13), jejich polohu zajistěte čtyřmi šrouby (102)
s podložkami (46) a (44) podle obrázku. Použijte klíč (103).
