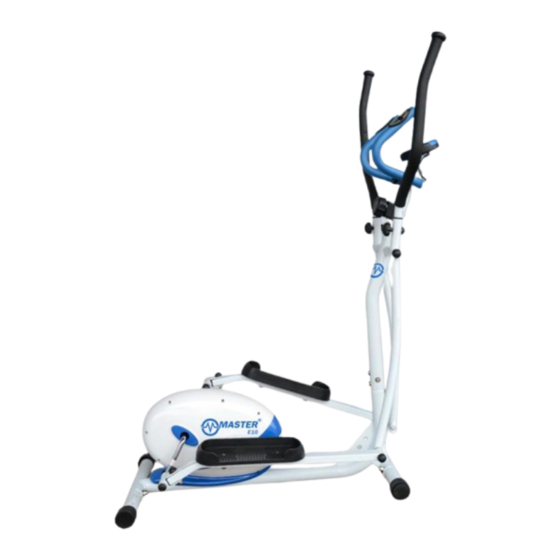

Master E-10 Benutzerhandbuch

Eliptical master
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 65

Quicklinks

Diese Anleitung herunterladen
CZ
®
ELIPTICAL MASTER
E-10
UŽIVATELSKÝ MANUÁL
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Master E-10

Inhaltszusammenfassung für Master E-10

  • Seite 1 ® ELIPTICAL MASTER E-10 UŽIVATELSKÝ MANUÁL...

  • Seite 2: Důležité Bezpečnostní Upozornění

    1.Důležité bezpečnostní upozornění Děkujeme, že jste koupili náš výrobek. Přesto, že věnujeme veškeré úsilí, abychom zajistili nejlepší kvalitu našich výrobků, mohou se objevit jednotlivé vady či přehlédnuté nedostatky. Pokud zjistíte vadu nebo chybějící součástku, neváhejte a kontaktujte nás. · Tento stroj je určen pouze pro domácí účely a je testována pro maximální nosnost 100 kg. ·...

  • Seite 3: Obsah Balení

    2. Obsah balení...
  • Seite 4 3. Montáž Krok 1 K hlavnímu rámu připojte pomocí šroubů (4), podložek (5) a matic (6) přední a zadní stabilizační tyč. Vše pevně utáhnětě.
  • Seite 5 Krok 2 a) Zahákněte konec zátěžového kabelu (35), který vychází z tyče řidítek (36) do pérového zářezu spodního zátěžového kabelu (29), který vychází z těla elipticalu. b) Potáhněte kabel nahoru proti tlaku péra a zahákněte, jak je ukázáno na obrázku c) Držte se obrázku a pokud to bude nutné, můžete kleštěmi trochu uzavřít část svorky, aby kabel dobře držel.
  • Seite 6 Krok 3 Vrchní část pohyblivých rukojetí (24L a 24R) připevněte k tyči řidítek (36) pomocí pomocí matic (31 a podložek (16). Po dotažení nasaďte na matice krytky (18). Připevněte levý a pravý pedál (22L a 22R) ke klikám pedálů šrouby (11L a 11R) s podložkami (55) a maticemi (17L a 17R).
  • Seite 7 Krok 4 Vrchní část pohyblivých rukojetí (47L a 47R) připevněte pomocí šroubů (38) ke spodní části (24L a 24R), po dotažení osaďte krytkou (30). Řidítka (50) připevníme k tyči řidítek (36) pomocí šroubu (54), podložky (25) a kolečka (42).
  • Seite 8 Krok 5 Umístěte kryty pedálů (21L a 21R) na pedály (22L a 22R). Zafixujte jejich polohu dvěma šrouby (20) s podložkami (14) a maticemi (15).
  • Seite 9 Krok 6 K computeru (43) připojte konektor kabelu (28) a kabel pulsu (49). Při montáži dbejte na to, aby kabely nebyly příliš napnuté. Přebytečné kabely opatrně zastrčte do krku tyče řidítek. Umístěte computer (43) na upínací plát tyče řidítek (36) a upevněte jej zde 2 šrouby (41). Počet upevňovacích šroubů se může lišit podle aktuálního modelu.

  • Seite 10: Provozní Pokyny

    4. PROVOZNÍ POKYNY 4.1 TLAČÍTKA COMPUTERU 1.“MODE” · Zmáčkněte toto tlačítko pro výběr funkcí TIME, ODOMETER, CALORIES, PULSE, SPEED a DISTANCE. · Zmáčkněte toto tlačítko pro potvrzení nastavených hodnot. · Zmáčknutím a držením tlačítka po dobu 2 sekund zresetujete všechny nastavené hodnoty na nulu. Stejný...
  • Seite 11 4.2 Funkce computeru Auto Scan Funkce umožňuje postupné zobrazování hodnot všech měřených veličin – Time (čas cvičení), Odometer (celková ujetá vzdálenost), Calories (množství spálených kalorií), Pulse (tepová frekvence), Speed (rychlost) a Distance (ujetá vzdálenost). Každá hodnoty bude zobrazována po dobu 6 sekund. Time Funkce zobrazuje dobu cvičení...
  • Seite 12 5. CVIČEBNÍ INSTRUKCE UPOZORNĚNÍ: před začátkem jakéhokoliv cvičení konzultujte váš zdravotní stav se svým lékařem. Toto je důležité hlavně pro osoby starší 45 let nebo pro osoby s existujícími zdravotními problémy. Hodnota tepové frekvence není určena pro lékařské účely. Hodnota tepové frekvence slouží pro srovnání tepové...
  • Seite 13 PROTAŽENÍ PAŽÍ Protahuje levou a pravou paži střídavě směrem nahoru ke stropu. Ucítíte tlak na pravé a levé straně. Toto cvičení několikrát opakujte. PROTAŽENÍ STEHNA Opřete se jednou rukou o stěnu, poté přitáhněte pravou nebo levou nohu dozadu, co nejblíže hýždím. Ucítíte příjemný tah v předním stehnu. Vydržte v této pozici pokud možno 30 sekund a opakujte toto cvičení...
  • Seite 14 6. Celkový nákres...

  • Seite 15: Seznam Částí

    7. Seznam částí číslo číslo popis kusy popis kusy Hlavní rám Kryt kliky Φ14*Φ10.1*10 Zadní stabilizační tyč Průchodka Φ28.5*Φ15.5*23 Krytka Průchodka Φ28.5*Φ15.5*23 Šroub M10*63 Kabel regulace zátěže vrchní Podložka d10*Φ25*R30*2 Tyč řidítek Matice M10 Průchodka Φ32*1.5 Přední stabilizační tyč Kolečko M8*36 Krytka Šroub M5*20 Krytka S16...
  • Seite 16 Copyright - autorská práva Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o.. Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití...
  • Seite 17 ® ELIPTICAL MASTER E-10 UŽIVATEĽSKÝ MANUÁL...

  • Seite 18: Bezpečnostné Informácie

    1. Bezpečnostné informácie Ďakujme, že ste si kúpili náš výrobok. Napriek tomu, že venujeme všetko úsilie, aby sme zaistili najlepšiu kvalitu naších výrobkov, môžu sa objaviť jednotlivé vady či prehliadnuté nedostatky. Pokiaľ zistite vadu, alebo chýbajúcu súčiastku, neváhajte a kontaktujte nás. ·...

  • Seite 19: Obsah Balenia

    2. Obsah balenia...
  • Seite 20 3. Zloženie stroja Krok 1 K hlavnej části pripevnite pomocou skrutiek (4), podložiek (5) a matíc (6) prednů a zadnů stabilizačnů tyč. Všetko pevne utiahnite.
  • Seite 21 Krok 2 Zaháknite koniec záťažového kábla (35), ktorý vychádza z tyče riadidiel (36) do pérového zárezu spodného zátěžového kábla (29), ktorý vychádza z tela elipticalu. Potiahnite kábel hore proti tlaku peria a zaháknite, ako je ukázané na obrázku. Držte sa obrázku a pokiaľ to bude nutné, môžete kliešťami trochu uzavrieť časť svorky, aby kábel dobre držal.
  • Seite 22 Krok 3 Vrchnů časť pohyblivých rukovätí (24L a 24R) pripevnite k tyči řiadidel (36) pomocou matic (31) a podložiek (16). Po dotiahnutí nasaďte krytky (18). Pripevnite ľavý a pravý pedál (22L a 22R) ke klikám pedálů skrutkami (11L a 11R) s podložkami (55) a maticami (17L a 17R).
  • Seite 23 Krok 4 Vrchnů časť pohyblivých rukovätí (47L a 47R) pripevnite pomocou skrutiek (38) k spodnej časti (24L a 24R), po dotiahnutí nasaďte krytky (30). Riadidla (50) pripevníme k tyči riadidel (36) pomocou skrutky (54), podložky (25) a kolečka (42).
  • Seite 24 Krok 5 Umiestnite kryty pedálov (21L a 21R) na pedály (22L a 22R). Zafixujte ich polohu dvoma skrutkami (20) s podložkami (14) a maticami (15).
  • Seite 25 Krok 6 K computeru (43) pripojte konektor kábla (28) a kabel pulsu (49). Pri montáži dbajte na to, aby káble neboli príliš napnuté. Prebytočné káble opatrne zastrčte do krku tyče riadidiel. Umiestnite computer (43) na upínací plát tyče riadidiel (36) a upevnite ho tu 2 skrutkami (41). Počet upevňovacích skrutiek sa môže líšiť podľa aktuálneho modelu.

  • Seite 26: Prevádzkové Pokyny

    4. PREVÁDZKOVÉ POKYNY 4.2 TLAČIDLÁ COMPUTRA 1.“MODE” · Stlačte toto tlačidlo pre výber funkcií TIME, ODOMETER, CALORIES, PULSE, SPEED a DISTANCE. · Stlačte toto tlačidlo pre potvrdenie nastavených hodnot. · Stlačte a držte toto tlačidlo po dobu 2 sekund - zresetujete všetky nastavené hodnoty na nulu. 2.
  • Seite 27 4.2 Funkcie computeru Auto Scan Funkcia umožňuje postupné zobrazovanie hodnôt všetkých meraných veličín - Time (čas cvičenia), Odometer (celková prejdená vzdialenosť), Calories (množstvo spálených kalórií), Pulse (tepová frekvencia), Speed (rýchlosť) a Distance (prejdená vzdialenosť). Každá hodnota bude zobrazovaná po dobu 6 sekúnd. Time Funkcia zobrazuje dobu cvičenia od 0:00 do 99:59.
  • Seite 28 5. CVIČEBNÉ INŠTRUKCIE UPOZORNENIE: pred začiatkom akéhokoľvek cvičenia konzultujte váš zdravotný stav so svojim lekárom. Toto je dôležité hlavne pre osoby staršie ako 45 rokov alebo pre osoby s existujúcimi zdravotnými problémami. Hodnota tepovej frekvencie nie je určená pre lekárske účely. Rôzne faktory, ako sú pohyb po páse, môžu spôsobiť...
  • Seite 29 CVIČENIE OBLASTI RAMIEN Zdvíhajte striedavo ľavé a pravé rameno alebo obe ramená naraz. PREŤAHOVANIE PAŽÍ Preťahujete ľavú a pravú pažu striedavo smerom hore k stropu. Ucítite tlak na pravej a ľavej strane. Toto cvičenie niekoľkokrát opakujte. PREŤAHOVANIE STEHNA Oprite sa jednou rukou o stenu, potom pritiahnite pravú alebo ľavú nohu dozadu, čo najbližšie k zadnej časti stehien.
  • Seite 30 6. Celkový nákres...

  • Seite 31: Zoznam Dielov

    7. Zoznam dielov číslo číslo popis kusy popis kusy Hlavný rám Kryt kľučky Φ14 * Φ10.1 * 10 Zadná stabilizačná tyč Priechodka Φ28.5 * Φ15.5 * 23 Krytka Priechodka Φ28.5 * Φ15.5 * 23 Skrutka M10 * 63 Kábel regulácia záťaže vrchný Podložka d10 * Φ25 * R30 * 2 Tyč...
  • Seite 32 Copyright - autorské práva Spoločnosť MASTER SPORT s.r.o. si vyhradzuje všetky autorské práva k obsahu tohoto návodu na použitie. Autorské právo zakazuje reprodukciu častí tohto návodu alebo ako celku treťou stranou bez výslovného súhlasu spoločnosti MASTER SPORT s.r.o..
  • Seite 33 ® ELIPTICAL MASTER E-10 INSTRUKCJA OBSŁUGI...

  • Seite 34: Informacje Dotyczące Bezpieczeństwa

    1. Informacje dotyczące bezpieczeństwa Dziękujemy za zakupienie naszego produktu. Z naszej strony dokładamy wszelkich starań, aby oferowane Państwu produkty miały najwyższą jakość. Mimo naszych starań, może się jednak zdarzyć, że napotkacie Państwo na drobne usterki, jeżeli tak się stanie, prosimy o kontakt (również w sytuacji zauważenia braku którejś...

  • Seite 35: Zawartość Opakowania

    2. Zawartość opakowania...
  • Seite 36 3. Montaź Krok 1 Do ramy głównej przymocuj za pomocą śrub (4), podkłądek (5) i nakrętek (6) przedni i tylni wspornik. Wszystko dokręć.
  • Seite 37 Krok 2 a) Zawieś końcówkę kabla (35), który wychodzi ze wspornika kierownicy (36) do mocowania kabla (29), który znajduje się na orbitreku b) Kabel przeciągnij na górę jak pokazani na obrazku. c) Jeśli to konieczne można kleszczami lekko zacisnąć. d) Połącz dolną częśc kabla z czujnikiem, upewnij się, że wszystko prawidlowo zostało połączone. e) Ostrożnie zamocuj wspornik kierownicy (36) do konstrukcji orbitreka za pomocą...
  • Seite 38 Krok 3 Górną część ruchomych uchwytów (24L i 24R) przymocuj do wsporników kierownicy (36) za pomocą srub, podkładek i nakrętek. Po dokręceniu nałóż na nakrętki zaślepki (18) Przymocuj lewy i prawy pedał (24L i 24R) do uchwytów za pomocą śrub (11L i 11R) i podkładkami (55) i nakrętkami (17L i 17 R).
  • Seite 39 Krok 4 Górną część ruchomych uchwytów (47L, 48R) przymocuj za pomocą śrub (38) do dolnej części (24L, 24R), po dokręceniu nałóż zaślepki (30) Uchwyty (50) przymocuj do wsporników (36) za pomocą śrub (54), podkladek (25) i kołeczka (42)
  • Seite 40 Krok 5 Umieść osłony pedalów (21L i 21R) i pedały (22L i 22R), Zamocuj je dwiema śrubami (20) i podkłądkmai (14) i nakrętkami (15)
  • Seite 41 Krok 6 Do komputera (43) zamocuj konektor i kabel pulsu (49). Przy montażu zadbaj o to, aby kable nie byly zbyt mocno naciagnięte. Nadmiar kabla ostrożnie włóż w pręt kierownicy. Umieść komputer (43) na pulpicie i dokręć za pomocą 2 śrub (42). Ilość śrub mocujących może się różnić w zależności od aktualnego modelu.

  • Seite 42: Informacje Dotyczące Obsługi

    4. INFORMACJE DOTYCZĄCE OBSŁUGI 4.1 PRZYCISKI KOMPUTERA 1.“MODE” · Naciśnij ten przycisk w celu nastawienia wartości pozycji: TIME, ODOMETER, CALORIES, PULSE, SPEED i DISTANCE. · Naciśnij przycisk aby potwierdzić wartości. · Naciśnięcie przycisku i przytrzymanie go przez 2 sekundy zresetuje wszystkie nastawione wartości do zera.
  • Seite 43 4.2 Funkcje computeru Auto Scan Funkcja umożlwia wyświetlanie poszczegółnych wartości wszystkich funkcji- Time (czas), Odometer (całkowita pokonana odległość), Calories (ilość spalonych kalorii), Pulse (puls), Speed (prędkość) i Distance (dystanas). Każda wartość będzie wyświetlana przez 6 sekund. Time Funkcja wyświetla czas treningu od 0:00 do 99:59. Użytkownik może za pomocą przycisków SET i ENTER wybrać...
  • Seite 44 5. INSTRUKCJE DO ĆWICZEŃ UWAGA: przed rozpoczęciem jakichkolwiek ćwiczeń należy się skonsultować z lekarzem w kwestii stanu zdrzowia. Jest to ważne przede wszystkim w przypadku osób starszych, powyżej 45 lat lub osób, które mają problemy zdrowotne. Mierzona przez urządzenie wartość pulsu nie jest przeznaczona dla celów medycznych. Różne czynniki (np.
  • Seite 45 ĆWICZENIE OKOLIC RAMION Należy na przemian podnosić lewe i prawe ramię lubie oba ramiona jednocześnie. ROZCIĄGANIE BARKU Należy na przemian podnosić lewy i prawy bark do góry. Odczuwalne będzie napięcie na prawej i lewej stronie. To ćwiczenie należy kilka razy powtórzyć.
  • Seite 46 Kompletny układ...

  • Seite 47: Lista Części

    11. Lista części num. opis num. opis Rama główna Oslona uchwytów Φ14*Φ10.1*10 Tylni wpsornik Końcówka Φ28.5*Φ15.5*23 Zaślepka Końcówka Φ28.5*Φ15.5*23 Šruba M10*63 Kabel regulacji obciażenia góny Podkładka d10*Φ25*R30*2 Wspornik kierownicy Nakrętka M10 Końcówka Φ32*1.5 Przedni wspornik Koleczko M8*36 Zaślepka Šruba M5*20 Zaślepka S16 Podkładka d5*Φ20*1.5 Šruba M10*50...
  • Seite 48 Firma MASTER SPORT s.r.o. zastrzega sobie wszelkie prawa autorskie do treści niniejszej instrukcji obsługi. Prawo autorskie zabrania kopiowania treści instrukcji w części lub też w całości przez osoby trzecie bez wyraźnej zgody MASTER SPORT s.r.o.. Firma MASTER SPORT s.r.o. za korzystanie z informacji zawartych w niniejszej instrukcji obsługi nie ponosi odpowiedzialności za jakiekolwiek patenty.
  • Seite 49 ® ELIPTICAL MASTER E-10 OWNER’S MANUAL...

  • Seite 50: Important Safety Instructions

    1. Important Safety Instructions We thank you for choosing our product. To guarantee your safety and health ,please use this equipment correctly，Please read the information as below carefully before using this equipment。 It is important to read this entire manual before assembling and using the equipment.Safe and effective use can only be achieved if the equipment is assembled, maintained and used properly.
  • Seite 51 2. Assembly Pack Check List...
  • Seite 52 3. Assembly Step 1: Insert Front bottom Tube(7) and Back Bottom Tube(2) into Main Frame(1) with bolt(4), arcwasher(5) and nut(6).
  • Seite 53 Step 2: Connect trunk wire(28) and sensor wire (27), connect 8-level tension control (35) and tension wire(29); Lock handlebar post join (36) to main frame (1) with bolt (26) and arc washer (25).
  • Seite 54 Step 3: Lock pedal tube join (24L/R) to handlebar post join (36) with nut (31) and washer (16),then attach ball cap (18); Lock connecting join (22L/R) to main frame (1) with bolt (11L/R) ,washer (55) and nut (17L/R),then attach ball cap (18) . Attach both ball cap (18) and (9).
  • Seite 55 Step 4： Lock middle handlebar (50) to handlebar post join (36) with bolt (54),washer (25) and knob (42); Lock handlebar (47 L/R) to swing rod (24L/R) with Knob (38),then attach ball cap(30).
  • Seite 56 Step 5： Lock pedal (21L/R) to connecting rod (22L/R) with bolt (20),washer (14) and nut (15).
  • Seite 57 Step 6： a) Connect trunk wire (28) to computer wire (40a) b) Lock computer (43) to computer bracket with screw (41),insert handle pulse wire (49) into back of computer (43).
  • Seite 58 4. Start workout 4.1 Function buttons 1.“MODE” 1) Press the button to select TIME, ODOMETER, CALORIES, PULSE, SPEED and DISTANCE. 2) Press the button for selection function display value on LCD,or enter after setting. 3) Press the button and hold for 2 seconds to reset all value except Odometer to be zero. (When the user replace batteries,all the values will reset to ZERO automatically.) 2.
  • Seite 59 4.2 Functions and operations Auto Scan After the monitor is power on or press MODE key, the LCD will display all functions values from Time – Odometer– Calories – Pulse – Speed - Distance.Each value will be held for 6 seconds. Time Accumulates total time from 0:00 up to 99:59.The user may preset target time by pressing SET &...

  • Seite 60: Exercise Guide

    3) While the user starst to do exercise,the Display will show out the workout value automatically.Once stop exercising over 256 sec,the Display will turn off.But the workout value of odometer will be hold.While user starts exercise again,workout value of odometer will accumulate continuously. 5.

  • Seite 61: Exploded View

    6. Exploded view...

  • Seite 62: Parts List

    7. Parts list DESCRIPTION Q’TY DESCRIPTION Q’TY Main frame Alloy cover Φ14*Φ10.1*10 Back bottom tube Φ50 Bushing Φ28.5*Φ15.5*23 End cap Φ50 Bushing Φ28.5*Φ15.5*23 Bolt M10*63 8-level tension control Handle bar post joined Arc washer d10*Φ25*R30*2 Nut M10 Bushing Φ32*1.5 Knob M8*36 Front bottom tube Φ50 Bolt M5*20 End cap Φ50...

  • Seite 63: Warranty

    © COPYRIGHT MASTER SPORT s.r.o. retains all rights to this Owner´s Manual. No text, details, or illustrations from this manual may be either reproduced, distributed, or become the subject of unauthorized use for commercial purposes, nor may they be made available to others.
  • Seite 64 ® ELIPTICAL MASTER E-10 BENUTZERMANUAL...

  • Seite 65: Wichtige Sicherheitshinweise

    1. Wichtige Sicherheitshinweise Wir danken Sie, dass Sie unseres Erzeugnis gekauft haben. Deshalb, dass wir viele Anstrengung widmen, dass wir am besten Qualität unsere Erzeugnise sichern, können einzelne Fehler oder übersehende Mangeln entdecken. Wenn Sie den Fehler oder fehlener Teil feststellen, zögern Sie nicht und informieren Sie uns.. ·...

  • Seite 66: Inhalt Der Packung

    2. Inhalt der Packung...
  • Seite 67 3. Zusammensetzung Schritt 1 Zu dem Hauptrahmen anschließen Sie mit dem Hilfe den Schrauben (4), Unterlagen (5) und Mutter (6) vordere und hintere Stabilisierungsstange. Alles ziehen Sie fest an.
  • Seite 68 Schritt 2 a) Haken Sie das Ende des Belastungskabel ein (35), das aus der Lenkstange (36) in den Federeinschnitt des Federkunterkabel geht aus (29), das aus Elipticalkörper geht aus. b) Ziehen Sie das Kabel hinauf gegen dem Druck der Feder über und haken Sie ein, so wie es auf dem Bild gezeigt ist.
  • Seite 69 Schritt 3 Obere Teil bewegungen Lenkstange (24L und 24R) befestigen zu der Lenkstange (36) mit der Hilfe Mutter (31) und Unterlagen (16). Nach Ziehung setzen Sie auf die Mutter die Deckungen auf (18). Befestigen Sie leftes und rechtes Pedal (22L und 22R) zu den Pedalklinken mit Schrauben (11L und 11R) mit Unterlagen (55) und Mutter (17L und 17R).
  • Seite 70 Schritt 4 Oberer Teil bewegliche Handgriffen (47L und 47R) befestigen mit den Schrauben (38) zu unterem Teil (24L und 24R), nach der Ziehung platzieren Sie die Deckung (30). Die Handgriffe (50) befestiegen wir zu der Stange der Handgriffen (36) mit der Hilfe der Schraube (54), Unterlagen (25) und Rädchen (42).
  • Seite 71 Schritt 5 Platzieren Sie die Pedaldeckungen (21L und 21R) auf die Pedale (22L und 22R). Prägen Sie Ihre Lage zweiten Schrauben (20) mit den Unterlagen (14) und Mutter (15).
  • Seite 72 Schritt 6 Zu dem Computer (43) schließen Sie den Verbindungsstecker des Kabel (28) und das Pulskabel (49) an. Bei der Montage achten Sie auf das, damit Kabel nicht zu spannen waren. Überschüssige Kabel stecken Sie vorsichtig im Hals der Handgriffe ein. Platzieren Sie den Computer (43) auf die Spannscheibe von die Handgriffestange (36) und festigen Sie ihn hier zweiten Schrauben (41).
  • Seite 73 4. BETRIEBSANWEISUNGEN 4.1 COMPUTERDRUCKKNÖPFE 1.“MODE” · Drücken Sie der Druckknopf für die Auswahl die Funktionen TIME, ODOMETER, CALORIES, PULSE, SPEED a DISTANCE. · Drücken Sie der Druckknopf für die Bestätigung eingestellten Werte. · Mit der Drückung und mit der Haltung des Druckknopf nach der Zeit zwei Sekunden resetieren Sie alle eingestellte Werte auf die Null.
  • Seite 74 4.2 Funktion der Computer Auto Scan Die Funktion ermöglicht allmähliche Abbildung die Werte alle Messgröβen – Time (Die Zeit des Turnen), Odometer (gefahrene Gesamtentfernung), Calories (Die Menge verbrannte Kalorien), Pulse (Die Pulsfrequenz), Speed (Die Geschwindigkeit) und Distance (gefahrene Entfernung). Jede Wert wird nach der Zeit 6 Sekunden abbilden.
  • Seite 75 9. TURNINSTRUKTIONEN HINWEIS: vor dem Anfang das Turnen konsultieren Sie Ihre Gesundheitzustand mit Ihrer Arzt. Dieses ist wichtig haupt fϋr Personen älter 45 Jahre oder fϋr Personen mit existiere gesundheite Probleme. Der Wert der Pulsfrequenz bestimmt nicht fϋr ärztliche Zwecke. Verschiedene Faktoren, als die Bewegung nach dem Band sind, können Fehler bei der Übertragung der Werte verursachen.
  • Seite 76 STRECKUNG DER ARME Ziehen Sie rechter und linker Arm wechselnd in die Richtung hochnehmen. Fϋhlen Sie den Druck auf der rechte und linke Seite. Können Sie diese Turnen mehrmals wiederholen. STRECKUNG DES SCHENKEL Stϋtzen Sie sich mit dem Arm an die Wand, dann ziehen Sie rechtes und linkes Bein nach hinten in der Nähe des Hintern.
  • Seite 77 10. Entwurf...

  • Seite 78: Liste Der Ersatzteile

    11. Liste der Ersatzteile Nummer Beschreibung Stϋcke Nummer Beschreibung Stϋcke Deckung der Klinke Hauptrahmen Φ14*Φ10.1*10 Hintere Stabilisierungsstange Durchgängin Φ28.5*Φ15.5*23 Deckung Durchgängin Φ28.5*Φ15.5*23 Schraube M10*63 Regulationskabel obere Belastung Unterlage d10*Φ25*R30*2 Handgriffestange Mutter M10 Durchgängin Φ32*1.5 Vordere Stabilisierungsstange Rädchen M8*36 Deckung Schraube M5*20 Deckung S16 Unterlage d5*Φ20*1.5 Schraube M10*50...
  • Seite 79 Geldstrafen auferlegen. Copyright - Autorenrecht Die Gesellschaft MASTER SPORT s.r.o. geltend machen alle Autorenrechte zu der Inhalt diese Anleitung zu der Benutzung. Autorenrecht verbieten die Reproduktion die Teilen die Anleitung oder als das Ganze dritten Seite ohne ausdrϋkliche Zustimmung Gesellschaft MASTER SPORT s.r.o.. Gesellschaft MASTER SPORT s.r.o. nehmen kein Verantwortung fϋr das Patent fϋr die Benutzung die Informationen ϋber, die in diese Anleitung sind.
