Bedienung

5.2

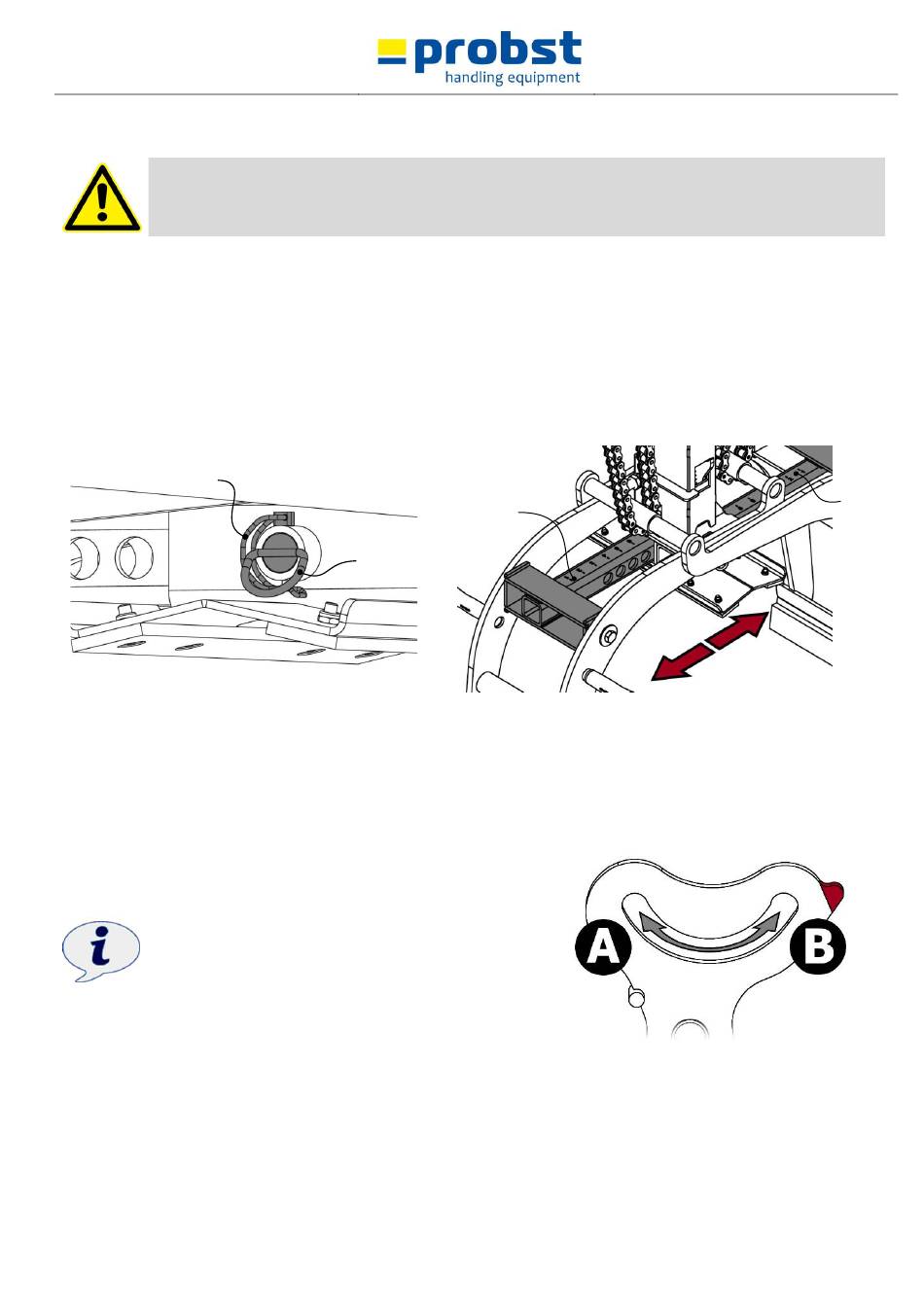

Einstellung des Greifbereichs

Die Greifbereichsverstellung muss auf beiden Seiten des Gerätes gleichermaßen eingestellt werden.
Ansonsten besteht Abrutschgefahr des Greifgutes. Unfallgefahr!
Die Einstellung des Greifbereichs auf den entsprechenden Rohr-Außendurchmesser erfolgt folgendermaßen:
1.
Messen des Rohr-Außendurchmessers
2.
Den Rohrklappsplint (A) (siehe Abb. 2) am Unterteil entfernen
3.
Den Steckbolzen (B) herausziehen
4. Die Seitenteile (C) (siehe Abb. 3) auf beiden Seiten verschieben, bis der Greifbereich für das zu greifende Greifgut
(Betonrohr) eingestellt ist. (Abb. 3)
5.
Den Steckbolzen (B) wieder einsetzen
6. Der Rohrklappsplint (A) wieder montieren
A
Abb. 2
6
Bedienung
6.1

SAFELOCK-Sicherheitsverriegelung

Die Einhängeöse läuft in einer Kulisse mit zwei
Positionen:
Position A: „Greifen"- Verriegeltes Greifen der Last
Position B: „Lösen"- Lösen der Verriegelung und
Leerhub (Gerät ohne Last), siehe rote
Kennzeichnung
Somit ist das Gerät von einer Person bedienbar
54500006
C
B
V1
Abb. 3
14 / 21
C
DE
