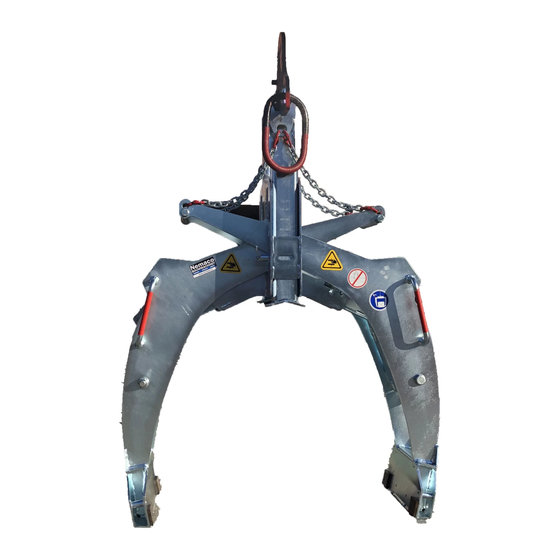

probst RG Serie Betriebsanleitung
Rohrgreifer
Vorschau ausblenden
Andere Handbücher für RG Serie:
- Betriebsanleitung (57 Seiten) ,
- Betriebsanleitung (25 Seiten) ,
- Betriebsanleitung (49 Seiten)
Verwandte Anleitungen für probst RG Serie
Inhaltszusammenfassung für probst RG Serie
- Seite 1 Betriebsanleitung Instructions d'emploi Rohrgreifer Pince pour tuyaux RG RG-20/85-SAFELOCK DE/FR 5450.0006...
- Seite 3 Betriebsanleitung Original Betriebsanleitung Rohrgreifer RG-20/85-SAFELOCK 5450.0006...
-
Seite 4: Inhaltsverzeichnis
Vor dem täglichen Arbeitseinsatz ........................ 16 Bedienvorgang ............................. 16 Wartung und Pflege .............................. 17 Wartung ................................. 17 7.1.1 Mechanik ............................... 18 Störungsbeseitigung ............................ 18 Reparaturen ..............................19 Prüfungspflicht ............................. 20 Hinweis zum Typenschild ..........................21 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................. 21 5450.0006... -
Seite 5: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 09.04.2019................(M. Probst, Geschäftsführer) 5450.0006... -
Seite 6: Sicherheit
Sicherheit 4 / 21 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 7: Sicherheitskennzeichnung
Sicherheit 5 / 21 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 2904.0210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 Ø 50 mm 2904.0204 Ø 80 mm 2904.0216 Ø 30 mm Greifgüter niemals außermittig aufnehmen, stets im Lastschwerpunkt. 2904.0215 Ø... -
Seite 8: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 21 Erlaubte bzw. nicht erlaubte Position der Einhängeöse in der Kulisse 2904.0791 130 x 65 beim Greifvorgang in Hanglage. Ansicht rechts. Greifvorgang korrekt und falsch dargestellt. Ansicht links. 2904.0792 50 x 150 Greifvorgang korrekt und falsch dargestellt. Ansicht rechts. 2904.0793 50 x 150 Schrittfolge Greifen (A, B) und Ablegen (C, D). -
Seite 9: Schutzausrüstung
Sicherheit 7 / 21 Schutzausrüstung • Die Schutzausrüstung besteht gemäß den Schutzkleidung sicherheitstechnischen Anforderungen aus: • Schutzhandschuhe • Sicherheitsschuhe Unfallschutz • Arbeitsbereich für unbefugte Personen, insbesondere Kinder, weiträumig absichern. • Vorsicht bei Gewitter! • Arbeitsbereich ausreichend beleuchten. • Vorsicht bei nassen, angefrorenen oder verschmutzten Baustoffen. •... -
Seite 10: Sicherheit Im Betrieb
Sicherheit 8 / 21 Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 11: Allgemeines
Allgemeines 9 / 21 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät RG-20/85-SAFELOCK dient ausschließlich zum Greifen, Transportieren und Verlegen von Betonrohren, Steinzeugrohren und anderen geeigneten Rohren mit Außendurchmesser von 200 mm bis 870 mm. Das Gerät ist mit einer Einhängeöse für diverse Anschlagmittel ausgerüstet und kann somit an einTrägergerät (z.B. Bagger) angehängt werden. - Seite 12 Allgemeines 10 / 21 NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit (WLL) und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: •...
-
Seite 13: Übersicht Und Aufbau
Allgemeines 11 / 21 Übersicht und Aufbau Einhängeöse für Hebezeug Handgriffe zur Führung des Gerätes Einstellung des Rohr-Außendurchmessers über Aufhängepunkt Lasthub mit Verriegelung (mit Last) Steckbolzen Aufhängepunkt Lösen / Leerhub (ohne Last) einstellbare Höhenauflage SAFELOCK Sicherheitsverriegelung austauschbare Gummigreifbacken Technische Daten Die genauen technischen Daten (wie z.B. -
Seite 14: Installation
12 / 21 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 15: Einstellungen
Einstellungen 13 / 21 Einstellungen Vorsicht bei Einstellungsarbeiten! Verletzungsgefahr der Hände! Schutzhandschuhe verwenden. Einstellung der höhenverstellbaren Auflage Die Einstellung der höhenverstellbaren Auflage erfolgt folgendermaßen: Messen des Rohr-Außendurchmessers in cm Federriegel (A) nach oben ziehen und um 180° verdrehen Rechteckrohr (B) verschieben, bis die richtige Eintauchtiefe eingestellt ist (siehe Sichtfenster) 4. -
Seite 16: Einstellung Des Greifbereichs
Bedienung 14 / 21 Einstellung des Greifbereichs Die Greifbereichsverstellung muss auf beiden Seiten des Gerätes gleichermaßen eingestellt werden. Ansonsten besteht Abrutschgefahr des Greifgutes. Unfallgefahr! Die Einstellung des Greifbereichs auf den entsprechenden Rohr-Außendurchmesser erfolgt folgendermaßen: Messen des Rohr-Außendurchmessers Den Rohrklappsplint (A) (siehe Abb. 2) am Unterteil entfernen Den Steckbolzen (B) herausziehen 4. -
Seite 17: Verlegen Von Rohren In Hanglage
Bedienung 15 / 21 Gefahr durch herabfallende Last! Wenn sich die Einhängeöse in Position B „Leerhub“ befindet, ist das versetzen von Rohren Verboten! Es besteht keine Funktion der SAFELOCK- Sicherheitsverriegelung und die Last könnte herabfallen! Rohre immer nur dann versetzen, wenn sich die Einhängeöse in Position A „Greifen“... -
Seite 18: Vor Dem Täglichen Arbeitseinsatz
Bedienung 16 / 21 Vor dem täglichen Arbeitseinsatz • Prüfen, ob die Schenkelfedern an der SAFELOCK-Sicherheitsverriegelung eingehängt und intakt sind. • Nach Fremdkörpern (Schmutz, Steine) im Bereich der internen Verzahnung absuchen. Bedienvorgang Greifgüter müssen immer unterhalb der Mitte gegriffen werden! Ansonsten besteht Abrutschgefahr! Die zu greifenden Betonrohre müssen vollständig ausgehärtet sein! Gerät mit der Einhängeöse am Trägergerät/Hebezeug Einhängeöse in der Kulisse in Position A „Greifen“... -
Seite 19: Wartung Und Pflege
Wartung und Pflege 17 / 21 Am Bestimmungsort das Greifgut langsam absenken Gerät kann angehoben werden und ist bereit für den nächsten Greifvorgang. 4. Sobald das Greifgut am Boden aufliegt, die Einhängeöse in Position B „Lösen“ bewegen Einhängeöse nach oben ziehen, bis die Umschaltung durch ein hörbares KLICK-Geräusch wahrnehmbar ist. -
Seite 20: Mechanik
Wartung und Pflege 18 / 21 7.1.1 Mechanik WARTUNGSFRIST Auszuführende Arbeiten • Erstinspektion nach Sämtliche Befestigungsschrauben kontrollieren bzw. nachziehen 25 Betriebsstunden (darf nur von einem Sachkundigen durchgeführt werden). • Alle 50 Betriebsstunden Sämtliche Befestigungsschrauben nachziehen (achten Sie darauf, dass die Schrauben gemäß... -
Seite 21: Reparaturen
Wartung und Pflege 19 / 21 • • Das Gerät hängt schief Das Gerät ist einseitig belastet Produkt im Schwerpunkt greifen • • Der Greifbereich ist nicht Einstellung des Greifbereichs symmetrisch eingestellt prüfen und korrigieren • • Die Höhenauflage ist nicht Einstellung der Höhenauflage symmetrisch eingestellt prüfen und korrigieren... -
Seite 22: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 23: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! -
Seite 24: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 25 Instructions d'emploi Traduction des instructions d'emploi originales Pince pour tuyaux RG RG-20/85-SAFELOCK 5450.0006...
- Seite 26 Maintenance et entretien ............................. 16 Maintenance ..............................16 7.1.1 Mechanique ..............................16 Élimination des dérangements ........................17 Réparations ..............................18 Devoir de contrôle ............................18 Informations concernant la plaque signalétique ..................19 Remarque concernant la location/le prêt des engins PROBST ..............19 5450.0006...
-
Seite 27: Ce-Déclaration De Conformité
Sécurité des machines ― Distances de sécurité empêchant les membres supérieurs et inférieurs d'atteindre les zones dangereuses. Personne autorise pour EC-documentation: Nom: J. Holderied Adresse: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Signature, informations ou signataire: Erdmannhausen,09.04.2019................(Martin Probst, Gérant) -
Seite 28: Sécurité
Sécurité 4 / 19 Sécurité Consignes de sécurité Danger de mort! Désigne un danger. En cas de non-respect, risque de décès ou de blessures graves. Situation dangereuse ! Désigne une situation dangereuse. En cas de non-respect, risque de blessures ou de dommages matériels. Interdiction ! Désigne une interdiction. -
Seite 29: Signalisation De Sécurité
Sécurité 5 / 19 Signalisation de sécurité PANNEAUX D’INTERDICTION Symbole Signification Réf. Taille 2904.0210 Ø30 mm Ne jamais se placer sous une charge suspendue. Danger de mort ! 2904.0209 Ø50 mm 2904.0204 Ø80 mm 2904.0216 Ø30 mm Ne jamais saisir d’objet de manière excentrée (toujours les saisir en 2904.0215 Ø50 mm leur milieu). - Seite 30 Sécurité 6 / 19 INSTRUCTIONS DE FONCTIONNEMENT Symbole Signification Réf. Taille Position autorisée ou non autorisée de l'œillet de suspension dans la 2904.0790 130 x 65 fente lors de la préhension dans les pentes Position autorisée ou non autorisée de l'œillet de suspension dans la 2904.0791 130 x 65 fente lors de la préhension dans les pentes...
-
Seite 31: Mesures De Sécurité Personnelle
Sécurité 7 / 19 Mesures de sécurité personnelle • Chaque opérateur doit avoir lu et assimilé la notice d’instructions de l’appareil, ainsi que les règles de sécurité. • L'appareil et tous les appareils sur et dans lesquels l'appareil est monté ne peuvent être utilisés que par des personnes dûment mandatées, qualifiées et habilitées. -
Seite 32: Sécurité En Cours De Fonctionnement
Sécurité 8 / 19 Sécurité en cours de fonctionnement 2.9.1 Généralités • Ne travailler avec l’engin qu’à proximité du sol. Il est interdit de faire passer l’engin au-dessus des personnes. • En règle générale, il est interdit de stationner sous une charge suspendue. Danger de mort ! •... -
Seite 33: Généralités
Généralités 9 / 19 Généralités Utilisation conforme L'appareil RG-20/85-SAFELOCK est exclusivement utilisé pour la préhension, le transport et la pose de tuyaux en béton, de tuyaux en grès et d'autres tuyaux appropriés d'un diamètre extérieur de 200 mm à 870 mm. L'appareil est équipé... -
Seite 34: Vue D´ensemble Et Structure
Généralités 10 / 19 ATTENTION: Ne travailler avec l’engin qu’à proximité du sol (→ chapitre « Sécurité en cours de fonctionnement « ). NON AUTORISÉ ACTIVITES: Toute modification effectuée sur l’appareil de la propre autorité de l’utilisateur ainsi que l‘emploi par ce dernier de dispositifs auxiliaires éventuellement réalisés par lui-même, représentent un risque de danger corporel ou mortel et sont, en conséquence, fondamentalement interdits!! S’assurer que les largeurs d’ouverture et la charge admissible/capacité... -
Seite 35: Caractéristiques Techniques
Installation Montage sur l’appareil porteur N’utiliser que des accessoires Probst d’origine, en cas de doute prendre contact avec le fabricant. La charge admissible de l’appareil porteur /engin de levage ne doit pas être dépassée par la charge de l’appareil et des appareils rapportés (moteur vireur, poches à emboîter, etc.) ainsi que par la charge supplémentaire des objets à... -
Seite 36: Réglage Du Support Réglable En Hauteur
Réglage 12 / 19 Réglage du support réglable en hauteur Le support réglable en hauteur se règle comme suit : Mesure du diamètre extérieur du tube en cm Tirez le boulon à ressort (A) vers le haut et tournez- le de 180°. Déplacer le tube rectangulaire (B) jusqu'à... -
Seite 37: Réglage De La Plage De Préhension
Maniement 13 / 19 Réglage de la plage de préhension Le réglage de la plage de préhension doit être réglé de manière égale des deux côtés de l'appareil. Dans le cas contraire, le matériau à saisir risque de glisser. Risque d'accident ! Le réglage de la plage de serrage au diamètre extérieur du tube correspondant s'effectue de la manière suivante : Mesure du diamètre extérieur du tube Retirer la goupille fendue (A) (voir Fig. -
Seite 38: Pose De Tuyaux En Pente
Maniement 14 / 19 6.1.1 Pose de tuyaux en pente Lors de la pose de tuyaux en béton sur des pentes, Sens de traction optimal pour l'ouverture de le côté rouge de laballisse doit toujours être orienté l'appareil : vers le bas de la pente. Si le côté... - Seite 39 Maniement 15 / 19 Les tuyaux en béton à saisir doivent être complètement durcis ! Fixez l'appareil au support / palan avec l'œillet de Déplacez l'œil de suspension dans le paysage en suspension. position A "Saisir". Régler la plage de préhension et le support réglable en Soulever avec précaution le matériau à...
-
Seite 40: Maintenance Et Entretien
Maintenance et entretien 16 / 19 Les grappins peuvent glisser ou rouler s'ils sont déposés sur une pente, sur un sol non pavé ou irrégulier ! Cela peut entraîner la mort et des blessures graves. Placez toujours les bennes uniquement sur une surface horizontale, ferme et plane. Protégez toujours les tuyaux contre tout déplacement, par exemple à... -
Seite 41: Élimination Des Dérangements
Maintenance et entretien 17 / 19 Élimination des dérangements bouleversement raison rectificatif • • Le produit glisse Mâchoires de préhension/ griffes Changer les mâchoires de de préhension usées préhension/ griffes de préhension • • La capacité de charge est Réduire la charge utile supérieure à... -
Seite 42: Réparations
• Observer les prescriptions correspondantes des associations professionnelles déclaration de conformité. • Le contrôle expert peut également être effectué par le fabricant Probst GmbH. Contactez-nous à : service@probst-handling.com • Lorsqu’un contrôle a été effectué et que les déficiences ont été réparées sur l´appareil, nous conseillons d’apposer la plaquette „CONTRÔLE DE SÉCURITÉ“... -
Seite 43: Informations Concernant La Plaque Signalétique
Exemple: Remarque concernant la location/le prêt des engins PROBST Lors de chaque location/prêt d’un engin PROBST, les instructions d’emploi originales correspondantes doivent impérativement être jointes (si la langue n’est pas celle de l’utilisateur, une traduction des instructions d’emploi originales dans la langue adéquate doit être fournie) ! - Seite 44 (par un atelier spécialisé et autorisé) ! Après la réalisation de travaux de maintenance périodiques, il faudra nous transmettre sans délai la présente attestation de maintenance (signée et revêtue de votre cachet) 1) par email à: service@probst-handling.com / par fax ou par courier. Opéateur: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Modèle:...
- Seite 45 Tragfähigkeit / Working Load Limit WLL: 2.500 kg / 5.510 Eigengewicht / Dead Weight: "A" kg / ca. 85 "A" ÖW max ca. 394 Product Name: ca. 85 "B" Round Grab RG-20/85-SAFELOCK Allgemeintoleranzen nach ISO 2768-mk / Maße ISO 14405 Oberflächen nach DIN ISO 1302 allgemeiner Biegehalbmesser = Blechstärke Keine Änderungen ohne Rücksprache mit TB !
- Seite 46 44500031 siehe separate Liste see separate list 44500028 21790018 44500029 21790018 20400075 44500030 20530015 21000134 21000171 44500026 21000226 30300076 43101496 20100017 20250120 20540033 44500025 20000035 20400005 44500034 20100018 20540033 20100018 20100017 33100004 33506292 20440008 33506293 20000037 20000008 20540026 44500027 30320177 44500035 20020005 36330146...
- Seite 47 21030022 33506429 20100018 20400005 33506429 33506476 20400005 20000081 © all rights reserved conform to ISO 16016 Datum Name Benennung Last-Zuggestänge,komplett, Erst. 8.3.2018 R.Northe Gepr. für RG-20/85-SAFELOCK 9.4.2019 I.Krasnikov Artikelnummer/Zeichnungsnummer Blatt E44500031 Zust. Urspr. Ers. f. Ers. d.
- Seite 48 A54500006 RG-20/85 29040794 29040795 29040792 29040793 29040226 beidseitig 29040220 beidseitig 29040209 beidseitig 29040215 beidseitig 29040666 29040056 29040790 29040791 P 29.03.2019_V0 1 / 1 Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
