Ingersoll-Rand ARO P 10 Serie Betriebshandbuch Seite 48

NL

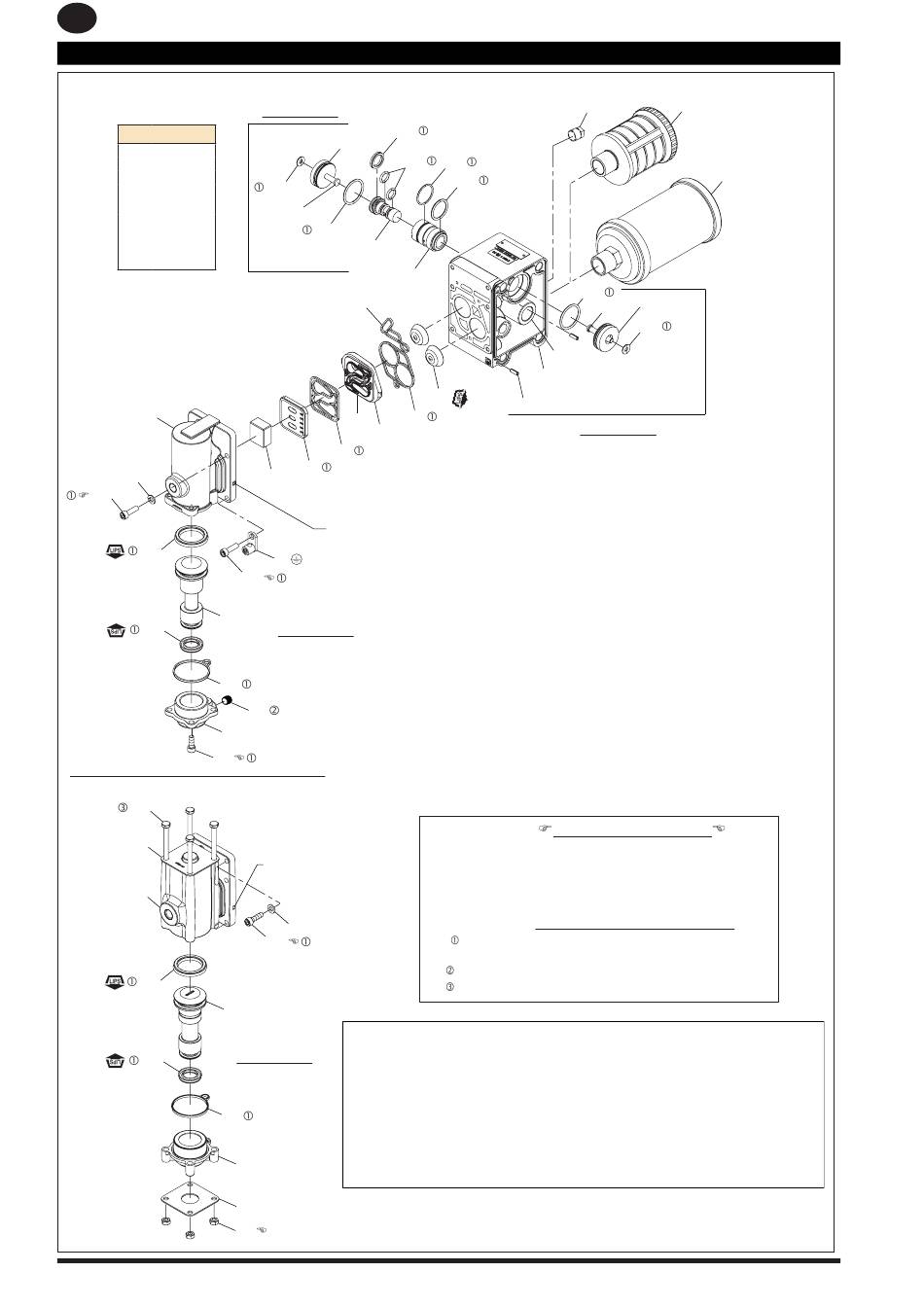

ONDERDELENLIJST / PX10X-XXX-XXX-AXXX LUCHTGEDEELTE
MATERIAALCODE
[A] = Aluminum
[AO] = Aluminiumoxide
[B] = Nitrile
[C] = Koolstofstaal
[D] = Acetal
[P] = Polypropyleen
[SS] = Roestvrij staal
[U] = Polyurethaan
[Z] = Zink
135
133
134
138
111
139
137
136
Modellen PX10A
105
PX10S
Modellen PX10R
105
107
135
138
111
139
137
Pagina 48
PILOOTKLEP
169
121
168
174
118
173
167
170
166
132
Notch
233
200
141
140
Plaats de schroevendraaier hier om de
adapterplaat (233) te verwijderen.
43
134
HOOFDKLEP
128
Plaats de schroevendraaier
hier om de adapterplaat (233)
te verwijderen.
133
134
Een vervangende hoofdklep-servicekit is apart verkrijgbaar, inclusief het volgende:
637395-1 voor PD10R modellen: 105 (4), 107 (2), 111, 132, 135, 136, 137, 138, 139, 140, 141, 166,
176 (2), 200, 233 en 236 (4).
HOOFDKLEP
637395-2 voor PE10R modellen: 76, 105 (4), 107 (2), 111, 132, 135, 136, 137, 138, 139, 140, 141, 166,
176 (2), 200, 233 en 236 (4).
637395-3 voor PD10A modellen: 105 (4), 111, 128, 132, 135, 136, 137, 138, 139, 140, 141, 166, 176(2),
200 en 233.
637395-4 voor PE10A modellen: 76, 105 (4), 111, 128, 132, 135, 136, 137, 138, 139, 140, 141, 166,
176 (2), 200 en 233.
637395-5 voor PD10S modellen: 105 (4), 111, 128, 132, 135, 136, 137, 138, 139, 140, 141, 166, 176(2),
200 en 233.
136
637395-6 voor PE10S modellen: 76, 105 (4), 111, 128, 132, 135, 136, 137, 138, 139, 140, 141, 166,
176 (2), 200 en 233.
107
Afbeelding 3
236
126
172
171
173
103
101
176
181
PILOOTKLEP
AANDRAAIVEREISTEN
OPMERKING: BEVESTIGINGEN NIET TE VAST AANDRAAIEN.
PX10A-X-X en PX10S-X-X: Draai (105 en 134) schroef aan tot
40 - 50 in. lbs (4.5 - 5.6 Nm).
PX10R-X-X: Draail 134 schroef en 236 moer tot
35 - 40 in. lbs (4.0 - 4.5 Nm).
SMEERMIDDEL/AFDICHTINGEN
Gebruik Lubriplate® FML-2-vet op 'O'-ringen, 'U'-doppen en
bijbehorende onderdelen.
Gebruik PTFE-tape op schroefdraden bij montage.
Breng anti-vastloopmiddel aan op de draden bij de montage.
201
201
121
118
174
PX10X-XXX-XXX-AXXX (nl)
