Utilizzo della traversa opzionale con 2 (3) piastre di aspirazione

In caso di utilizzo della traversa con 2 piastre di aspirazione, si possono utilizzare solo piastre di aspirazione
!
dello stesso tipo (portata, dimensioni e forma)!

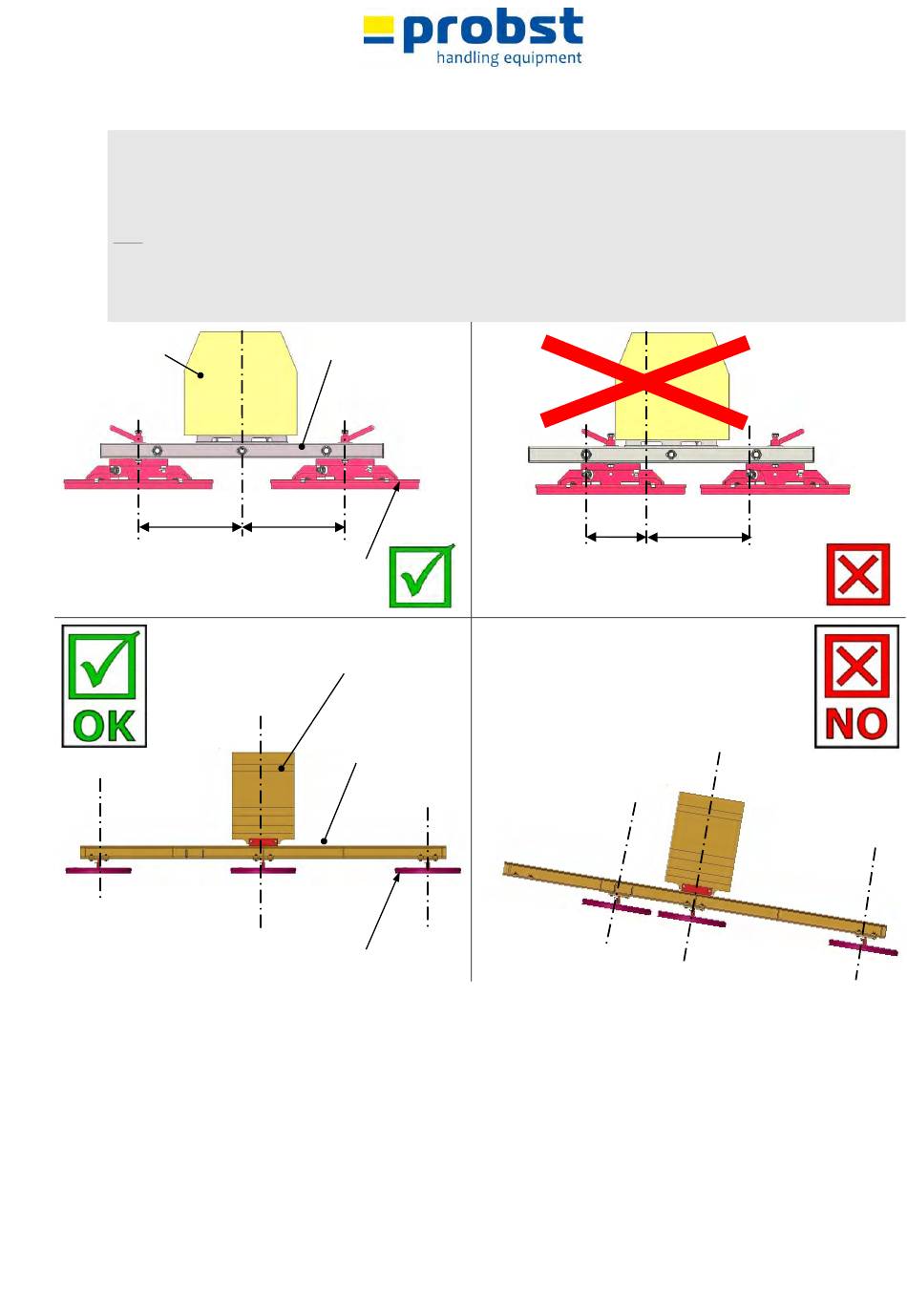

Le piastre di aspirazione devono avere sempre la stessa distanza (A) dall'asse centrale verticale della traversa
(vedi figura 1 o figura 2A).
Non è consentito un posizionamento non uniforme delle piastre di aspirazione (vedi figura 2 o figura 2B)!
Si deve garantire che il carico da sollevare (lastra di pietra) sia sempre appeso orizzontalmente.
Nel caso di traverse speciali, dove sono ammesse 3 piastre di aspirazione, queste devono essere posizionate
nello stesso modo (vedi fig. 3).
Unità del
vuoto
A
Figura 1
Fig. 3
Traversa
A
piastra di
aspirazion
e
Unità del
vuoto
Traversa
piastra di
aspirazion
e
B A
Figura 2
