Prima di avviare il forno, togliere la pellicola protettiva dalle pareti esterne; gli eventuali resi-
dui di collante che possono rimanere sulle superfici vanno rimossi con idoneo solvente.
• I forni possono essere installati su banco fisso (piedini) o su apposito cavalletto d'appoggio fornito dal
costruttore come accessorio.
• In ogni caso:
a) il forno deve essere perfettamente stabile;
b) il forno non è adatto per l'incasso o per l'installazione in batteria.

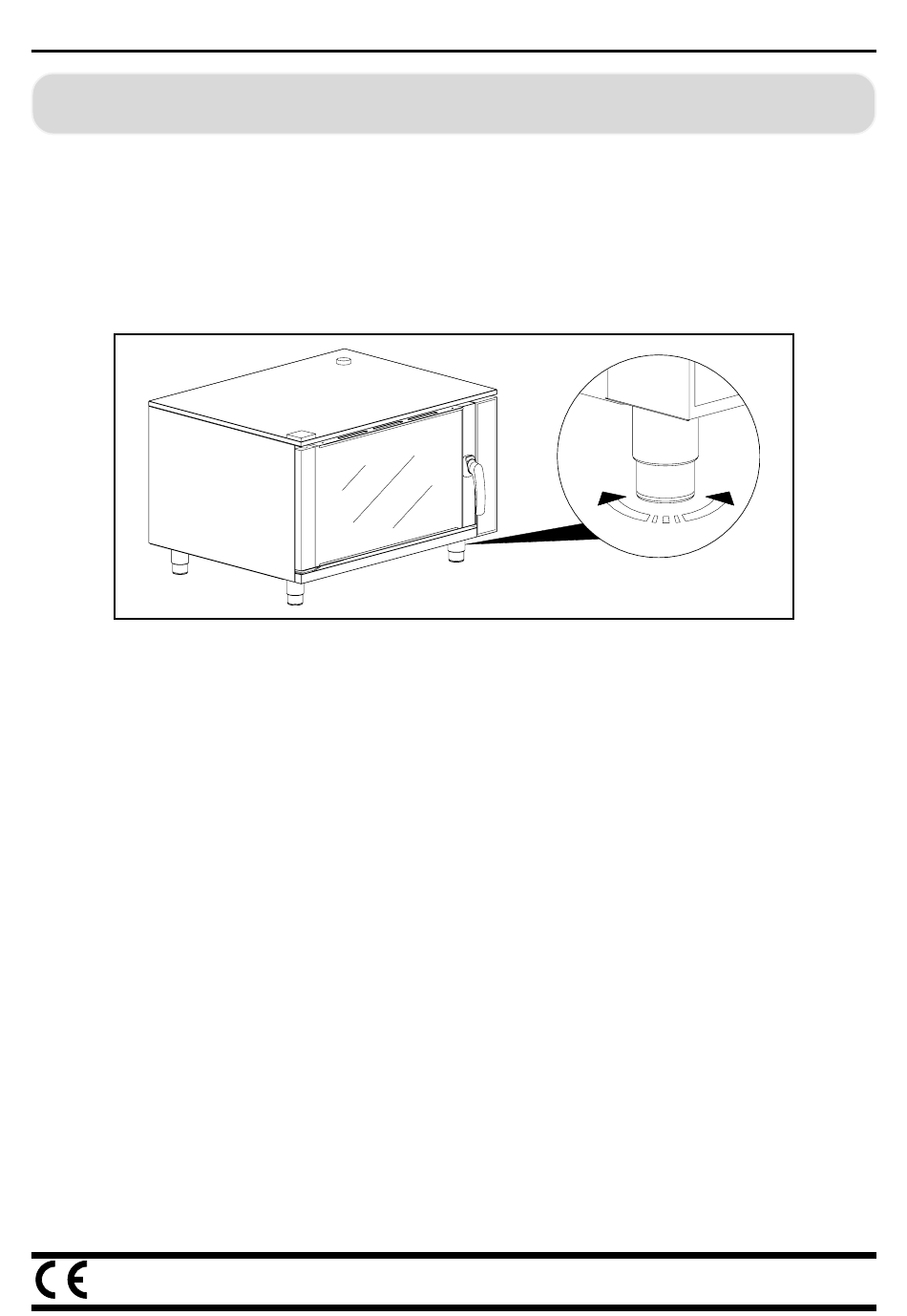

c) Durante l'installazione su banco, provvedere alla messa in piano del forno agendo sui piedini regolabili
(vedere la fig. 4)

2.2 - Collegamento elettrico

Collegamento alla rete elettrica
• Il collegamento alla rete elettrica di alimentazione deve essere eseguito secondo le vigenti norme inter-
nazionali, nazionali e locali.
• Accertarsi, prima del collegamento, che la tensione e la frequenza della rete corrispondano ai valori
indicati sulla targhetta dati del forno (fig. 1) posizionata nella parte bassa del pannello posteriore.
Si ricorda che è ammessa una variazione della tensione massima del ±10 %.
• Il forno deve essere collegato in modo permanente alla rete elettrica con un cavo tipo H07RN-F (in
gomma pesante di policloroprene) o superiore con sezione dei fili conduttori in funzione del carico
massimo assorbito (vedi paragrafo 1.4).
• Tra il forno e la rete d'alimentazione deve essere interposto un interruttore generale onnipolare con
apertura tra i contatti di almeno 3 mm, di portata appropriata al carico e provvisto di adeguati dispositivi
per la protezione.
• É necessario prevedere appositi dispositivi di protezione automatici differenziali, ad alta sensibilità, capaci di
garantire la protezione contro il contatto diretto e indiretto delle parti in tensione e delle correnti di guasto
verso terra secondo le Norme vigenti; la massima corrente di dispersione ammessa è di 1 mA/kW.
• Questo interruttore deve essere installato nell'impianto elettrico permanente del locale d'installazione e
nelle immediate vicinanze dell'apparecchio stesso per un facile accesso degli operatori.
• Per il dimensionamento della linea di alimentazione, dell'interruttore generale e del cavo verificare i dati
riportati nella tabella dei dati tecnici (vedi paragafo 1.4).
fig. 4
