Montageanleitung Linearmotoren
Vorderes Läuferende mit
Sicherungsring bzw. Nut
3.3 Montage des Stators
Mithilfe der dafür vorgesehenen Gewindebohrungen ist es möglich den Stator vertikal und horizontal zu
montieren. Nachfolgend werden beide Montageoptionen dargestellt.

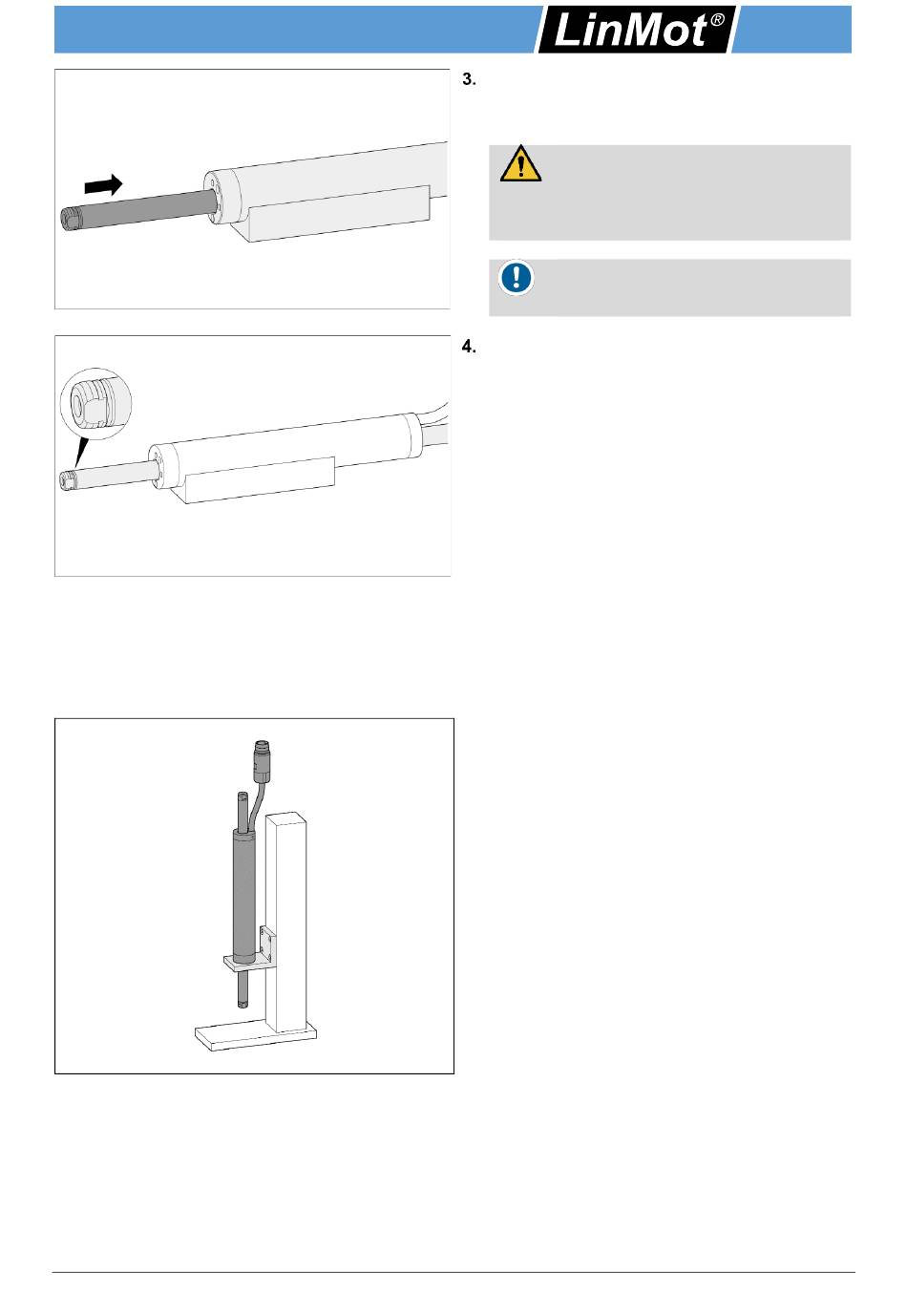

3.3.1 Vertikale Montage des Stators
Seite 8 / 30
Einführen des Läufers in den Stator nach
definierter Einbaurichtung (siehe nächsten
Montageschritt).
Grosse magnetische Anziehungskräfte
(Warnhinweis ab S. 5 beachten)!
Gegebenenfalls sind naheliegende
Eisenkonstruktionen mit nicht magnetischem
Material (z. B. Holz) abzudecken.
Exzentrische Statorbohrung während
der Montage beachten.
Siehe Abmessungen im Kap. 9
Prüfung der Einbaurichtung des Läufers
Nach dem Einbau befindet sich das vordere
Läuferende auf der gegenüberliegenden Seite
des Steckergehäuses bzw. Kabelabgangs.
Montage mithilfe der stirnseitig angebrachten
Gewindebohrungen.
Siehe Gewindedetails im Kap. 9 «Abmessungen».
P01-23-HP-SSCP
DE
NTI AG / LinMot
