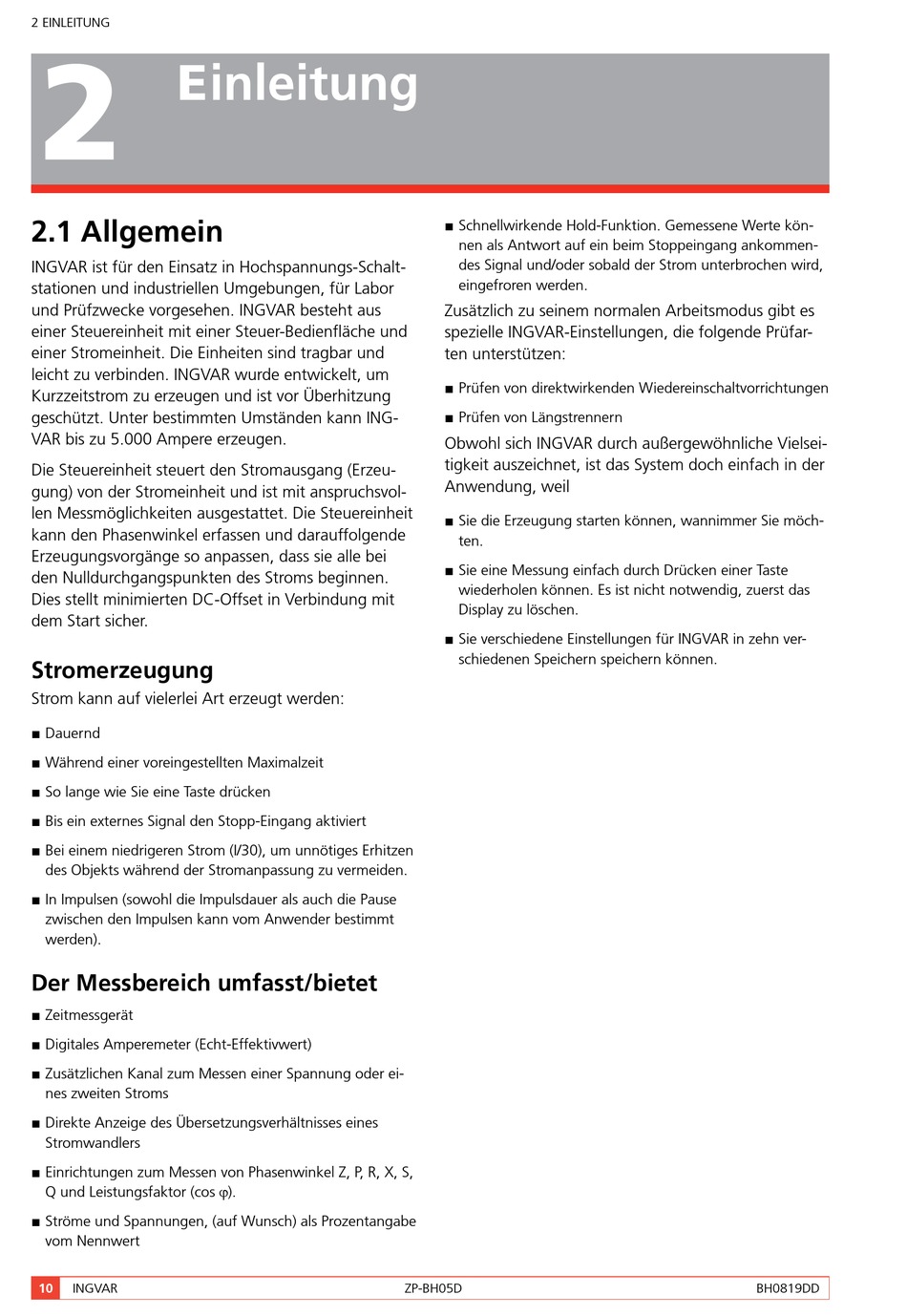

2 EINLEITUNG
2
Einleitung
2.1 Allgemein
INGVAR ist für den Einsatz in Hochspannungs-Schalt-
stationen und industriellen Umgebungen, für Labor
und Prüfzwecke vorgesehen. INGVAR besteht aus
einer Steuereinheit mit einer Steuer-Bedienfläche und
einer Strom einheit. Die Einheiten sind trag bar und
leicht zu verbinden. INGVAR wurde ent wickelt, um
Kurzzeitstrom zu erzeugen und ist vor Über hitzung
geschützt. Unter bestimmten Umständen kann ING-
VAR bis zu 5.000 Ampere erzeugen.
Die Steuereinheit steuert den Stromausgang (Erzeu-
gung) von der Stromeinheit und ist mit anspruchsvol-
len Messmöglichkeiten ausgestattet. Die Steuereinheit
kann den Phasenwinkel erfassen und darauffolgende
Erzeugungsvorgänge so anpassen, dass sie alle bei
den Nulldurchgangspunkten des Stroms beginnen.
Dies stellt minimierten DC-Offset in Verbindung mit
dem Start sicher.
Stromerzeugung
Strom kann auf vielerlei Art erzeugt werden:
▪
Dauernd
▪
Während einer voreingestellten Maximalzeit
▪
So lange wie Sie eine Taste drücken
▪
Bis ein externes Signal den Stopp-Eingang aktiviert
▪
Bei einem niedrigeren Strom (I/30), um unnötiges Erhitzen
des Objekts während der Stromanpassung zu vermeiden.
▪
In Impulsen (sowohl die Impulsdauer als auch die Pause
zwischen den Impulsen kann vom Anwender bestimmt
werden).
Der Messbereich umfasst/bietet
▪
Zeitmessgerät
▪
Digitales Amperemeter (Echt-Effektivwert)
▪
Zusätzlichen Kanal zum Messen einer Spannung oder ei-
nes zweiten Stroms
▪
Direkte Anzeige des Übersetzungsverhältnisses eines
Stromwandlers
▪
Einrichtungen zum Messen von Phasenwinkel Z, P, R, X, S,
Q und Leistungsfaktor (cos ϕ).
▪
Ströme und Spannungen, (auf Wunsch) als Prozentangabe
vom Nennwert
10
INGVAR
▪
Schnellwirkende Hold-Funktion. Gemessene Werte kön-
nen als Antwort auf ein beim Stoppeingang ankommen-
des Signal und/oder sobald der Strom unterbrochen wird,
eingefroren werden.
Zusätzlich zu seinem normalen Arbeitsmodus gibt es
spezielle INGVAR-Einstellungen, die folgende Prüfar-
ten unterstützen:
▪
Prüfen von direktwirkenden Wiedereinschaltvor rich tun gen
▪
Prüfen von Längstrennern
Obwohl sich INGVAR durch außergewöhnliche Vielsei-
tigkeit auszeichnet, ist das System doch einfach in der
Anwendung, weil
▪
Sie die Erzeugung starten können, wannimmer Sie möch-
ten.
▪
Sie eine Messung einfach durch Drücken einer Taste
wiederholen können. Es ist nicht notwendig, zuerst das
Display zu löschen.
▪
Sie verschiedene Einstellungen für INGVAR in zehn ver-
schiedenen Speichern speichern können.
ZP-BH05D
BH0819DD
