6.1.2.3 Funktion - Strecke einmalig ausführen

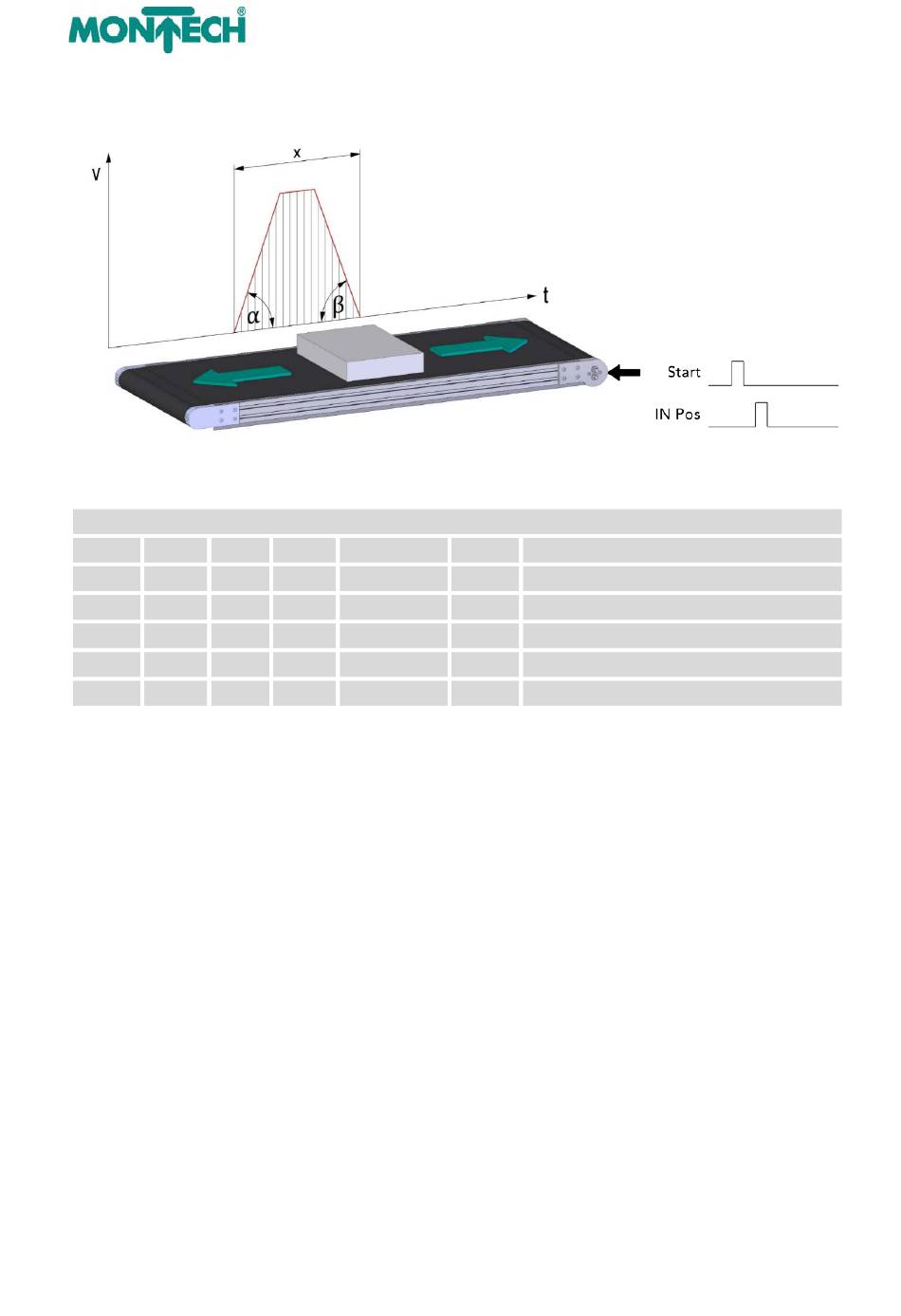

Abbildung 23: Strecke einmalig ausführen
Funktion – Strecke einmalig ausführen
DIN A DIN B DIN 1
0 0 X
1 1 0
1 1 1
1 1 0
1 1 1
Die Strecke wird bei einer positiven Flanke am digitalen Eingang 2 (DIN 2) einmalig und mit den allgemeinen
Beschleunigungs- und Verzögerungswerten ausgeführt.
Die Positioniergeschwindigkeit kann über den Analogeingang eingestellt werden. Die maximale
Positioniergeschwindigkeit entspricht der maximalen Bandgeschwindigkeit gem. Untersetzung. Falls die
Positioniergeschwindigkeit immer maximal sein soll, kann der Analogeingang auch direkt über einen digitalen 24
VDC Ausgang der SPS betrieben werden.
Je nachdem welche Werte für die Strecke, die Geschwindigkeit und/oder die Beschleunigung und Verzögerung
vorgegeben werden, erreicht der Antrieb die gewünschte Geschwindigkeit nicht (Dreiecksförmige Bewegung).
Der Antrieb des Förderbandes hat einen Singleturn Absolutwertgeber mit einer Auflösung von 1024
Inkrementen/Umdrehung und einer Genauigkeit von ± 1.5°. Die effektive Positioniergenauigkeit ist vom
Getriebe, vom Schlupf und der Elastizität des jeweiligen Gurtes abhängig.
40
DIN 2 Drehrichtung
X -
0 -
0 -
0 → 1
Positiv
0 → 1
Negativ
Wert Funktion
0 Freilauf (Antrieb nicht bestromt)
0 Stopp (Bremsen und Halten)
0 Stopp (Bremsen und Halten)
A1 Strecke einmalig ausführen
A1 Strecke einmalig ausführen
