6.3.3.3 Modbus RTU

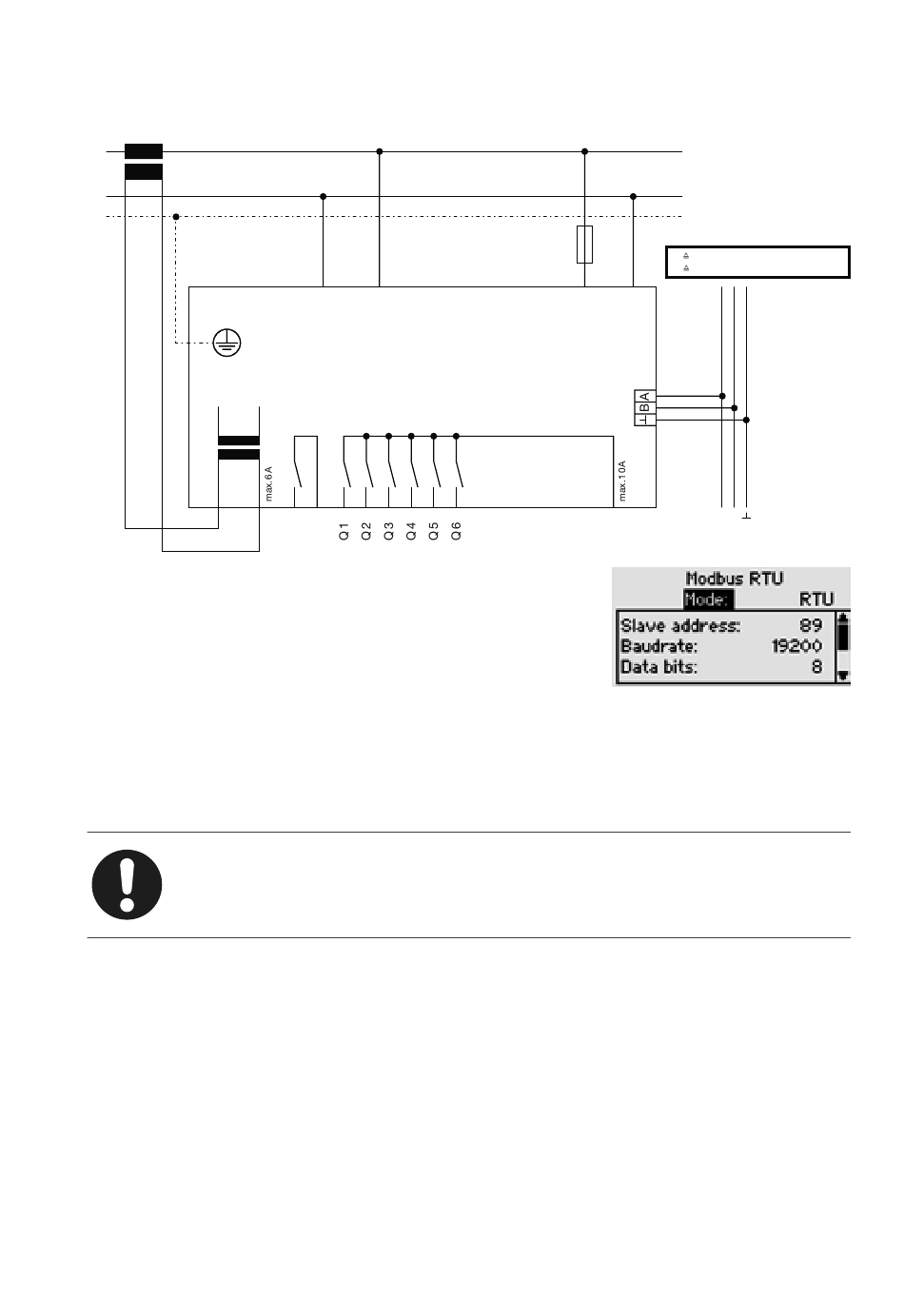

Verdrahtung Modbus RTU

L
N
PE
L
S1 S 2
Folgende Parameter können in der Modbus Konfigura-
tion eingestellt werden:
Bus-Adresse
Baudrate
Datenbits
Stoppbits
Parität
Hinweis
Weitere Details sind in der „Modbus Specification" beschrieben.
46 | Menübeschreibung
Power Quality Analyzer 1101 – PQA | Betriebsanleitung | FRAKO
L/N L
Messspannung
voltage measurement
100 V–690 VAC~ VDE
Alarmrelais Ausgangsrelais
alarm relays output relays
φ =1
250VAC~ 3 A cos 250 VAC~ 3 A cos
a b
Alarm
unter der eingestellten Adresse ist
das Gerät im Bus ansprechbar
1200, 2400, 4800, 9600, 19200,
38400, 57600, 115200
5 bis 8
1 oder 2
gerade, ungerade oder keine
2A T
L L/N
AUX
Versorgungsspannung Versorgungsspannung
supply voltage supply voltage
100 V-15% – 240V+10% AC~5VA 100 V-15% – 240V+10% AC~5VA
φ =1
P
A R×D/T×D-N Datenleitung-Minus (-)
B R×D/T×D-P Datenleitung-Plus (+)
A B
Modbus RTU
