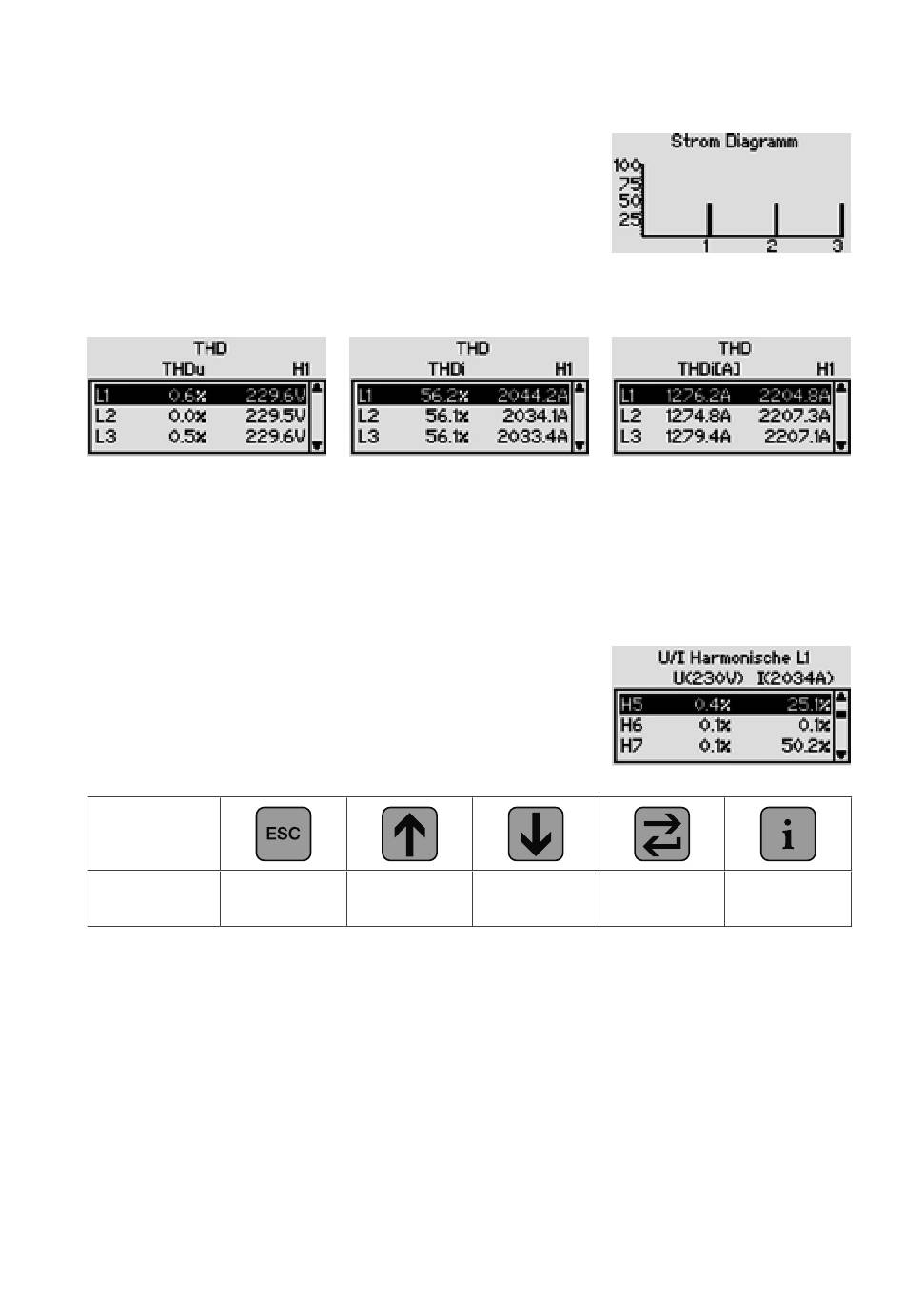

6.2.1.3 Diagramm Strom
Hauptmenü > Anzeige > Netz & PQ > Diagramm Strom
Dieses Menü zeigt die Ströme der einzelnen Phasen an.
Der Stromendwert ist der eingestellte Alarmwert Strom
(siehe Abschnitt 6.3.2.6 „Strom min").
6.2.1.4 THD
Hauptmenü > Anzeige > Netz & PQ > THD
Anzeige des THDu[%] , THDi[%] und THDi[A] sowie des jeweiligen Bezuges zur
Grundwelle H1 Anzeige aller drei THDu und THDi.
6.2.1.5 U/I Harmonische
Hauptmenü > Anzeige > Netz & PQ > U/I Harmonisch
Anzeige der prozentualen Werte der Spannungs- und
Stromharmonischen mit Darstellung der Grundwellen-
werte für Spannung und Strom.
Taste
Blättern nach Blättern nach Wechsel der
Zurück
Aktion –
Netz & PQ
oben unten Phase
