FRAKO PQA 1101 Betriebsanleitung Seite 29

cos φ Anzeige des aktuellen cos φ (Wirkleistungsfaktor)
U Sternspannung
P Anzeige der aktuellen Wirkleistung (negative Wirkleistung = Generatorbe-
trieb)
Q Anzeige der aktuellen Blindleistung (+ = induktive Blindleistung, - = kapa-
zitive Blindleistung)
I Anzeige des aktuellen Stromes
S Anzeige der aktuellen Scheinleistung
THDu Anzeige des aktuellen THDu
Asy Anzeige der Strom Asymmetrie
Summe aller Phasen (L1 bis L3)
∑
6.2.1.2 Netzwerte Phase

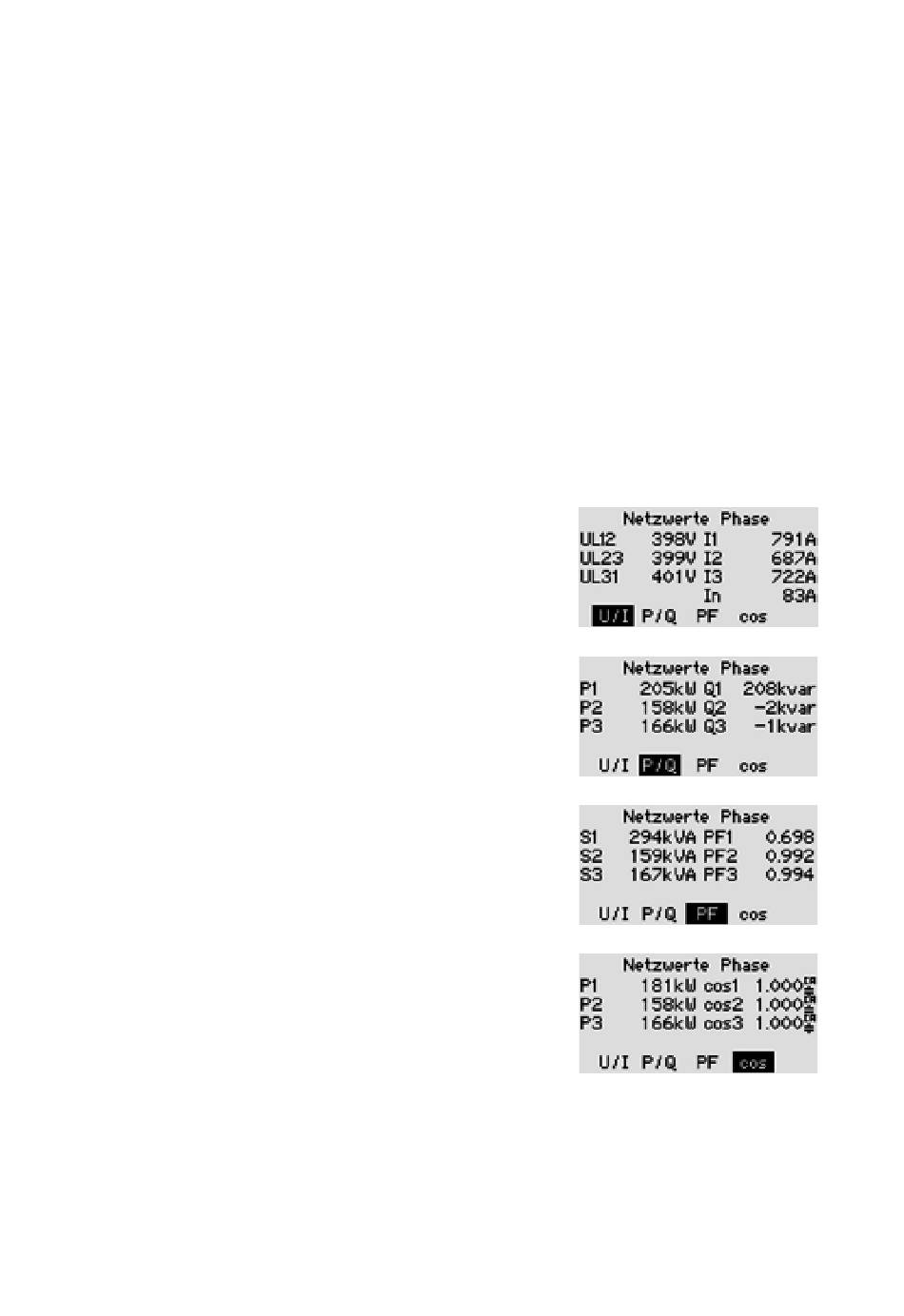

Hauptmenü > Anzeige > Netz & PQ > Netzwerte Phase
Uxy Außenleiterspannung Effektiv
Ix Anzeige des aktuellen Stromes Effektiv
Px aktuell gemessene Phasenwirkleistung
(Grundwelle)
Qx aktuell gemessene Phasenblindleistung
(Grundwelle)
aktuell gemessene Phasenscheinleistung
Sx
PFx aktuell gemessener Leistungsfaktor (power
factor)
P aktuell gemessene Phasenwirkleistung
(Grundwelle)
PF aktuell gemessener Leistungsfaktor der
Grundwelle (cos φ)
FRAKO | Betriebsanleitung | Power Quality Analyzer 1101 – PQA
Menübeschreibung | 29
