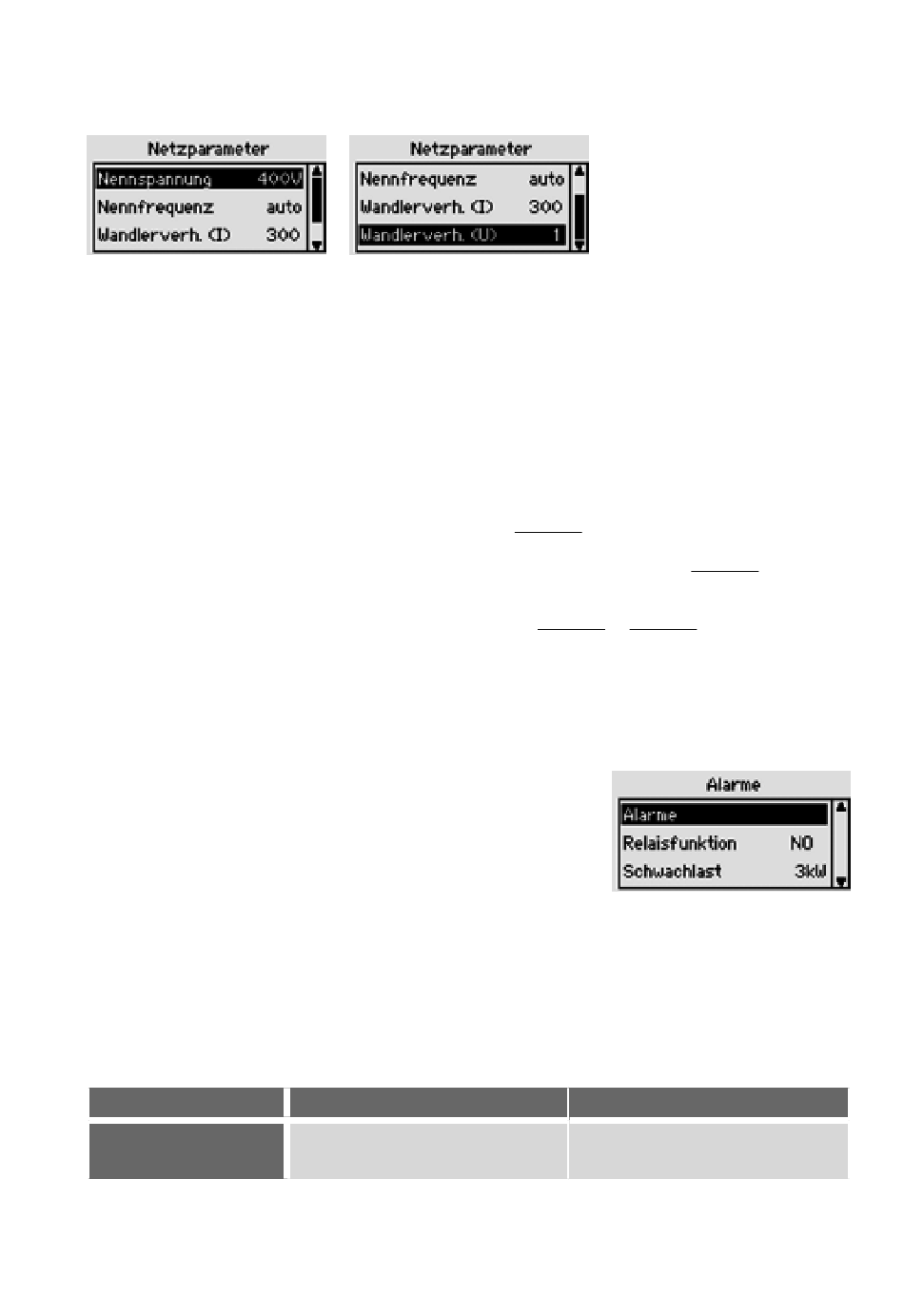

6.3.1

Netzparameter

Hauptmenü > Parametrierung > Netzparameter
Einstellung der spezifischen Parameter des zu regelnden Netzes:
Netznennspannung Einstellbereich: 60V – 60kV
Netznennfrequenz 50 Hz, 60Hz, auto
Spannungswandler Bereich 1 bis 300 (in 0,01 Schritten),
Stromwandler
6.3.2

Alarme

Hauptmenü > Parametrierung > Alarme
Alarme
Relaisfunktion
Schwachlast
Einstellparameter
Grenzwert Schwach-
lastleistung P
min
36 | Menübeschreibung
Power Quality Analyzer 1101 – PQA | Betriebsanleitung | FRAKO
Automatik Modus: Der PQA ermittelt hierbei die Netzfrequenz
automatisch. Bei Netzen mit starken Spannungsharmoni-
schen oder Kommutierungseinbrüchen, kann es erforderlich
sein, die Netznennfrequenz händisch auf die entsprechende
Frequenz einzustellen.
Übersetzungsverhältnis:
Bereich 1 bis 7000, Übersetzungsverhältnis:
Beispiel: Stromwandler 500A / 5A
Übersetzungsverhältnis K =
siehe Abschnitt 6.3.2.1 „Alarme"
Mit dieser Option kann das Ver-
halten des Alarmrelais invertiert
werden:
NO
Schließerfunktionalität,
Kontakt ist geschlossen bei aktivem Alarm
NC
Öffnerfunktionalität, Kontakt ist offen bei aktivem Alarm
Einstellung der kundenspezifischen Definition von Schwach-
lastleistung in W. Dieser Parameter dient dazu, den
cos φ-Alarm und Asymmetrie-Alarm, unterhalb der
eingestellten Schwachlastgrenze zu unterdrücken.
Einstellbereich
0
10MW
U
primär
U
sekundär
I
500 A
primär
 =
5 A  = 100
I
sekundär
Default
2k[W]
I
primär
I
sekundär
