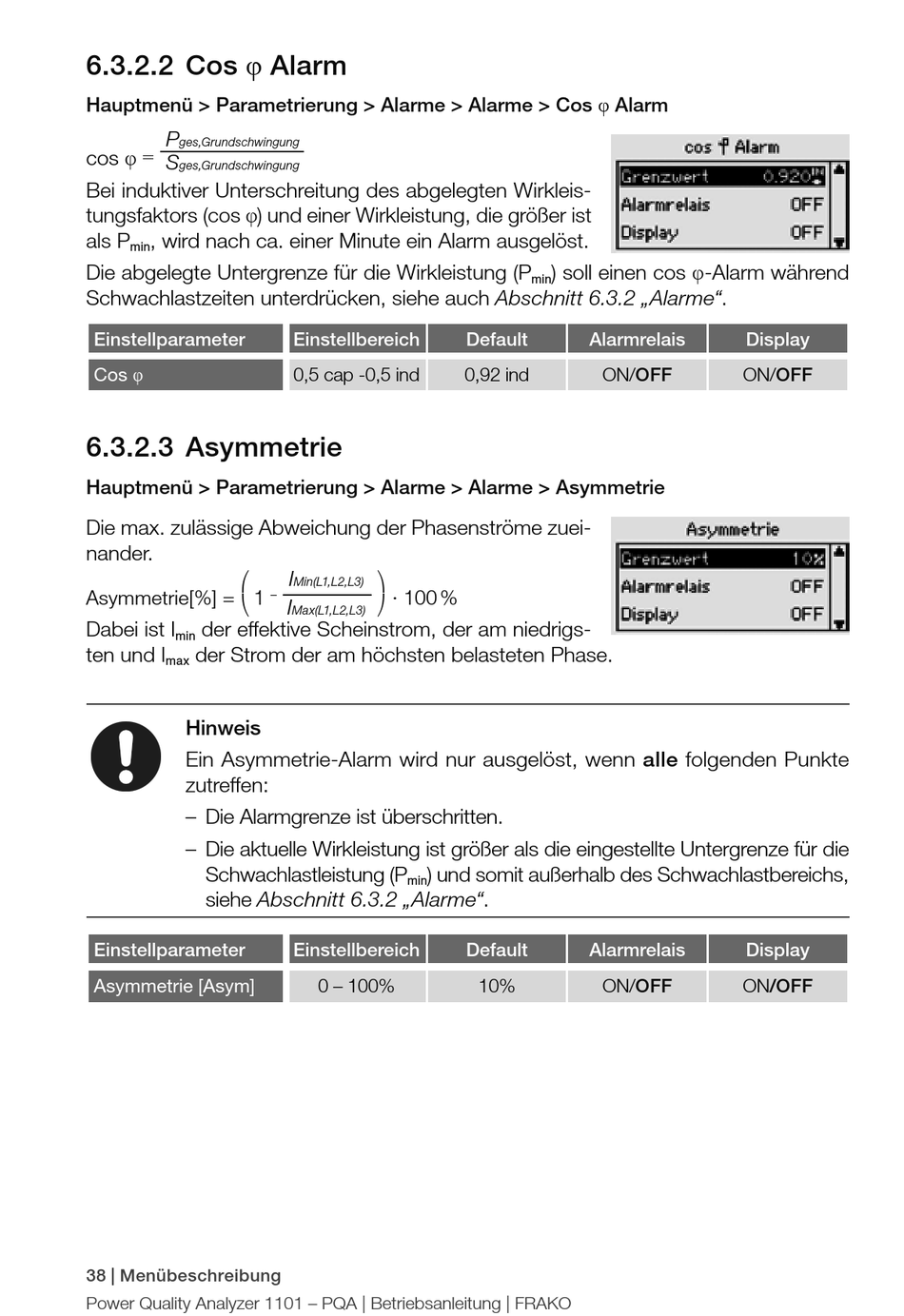

FRAKO PQA 1101 Betriebsanleitung Seite 38

6.3.2.2 Cos φ Alarm
Hauptmenü > Parametrierung > Alarme > Alarme > Cos φ Alarm
P
ges,Grundschwingung
cos φ =
S
ges,Grundschwingung
Bei induktiver Unterschreitung des abgelegten Wirkleis-
tungsfaktors (cos φ) und einer Wirkleistung, die größer ist
als P , wird nach ca. einer Minute ein Alarm ausgelöst.
min
Die abgelegte Untergrenze für die Wirkleistung (P
Schwachlastzeiten unterdrücken, siehe auch Abschnitt 6.3.2 „Alarme".
Einstellparameter
Cos φ
6.3.2.3 Asymmetrie
Hauptmenü > Parametrierung > Alarme > Alarme > Asymmetrie
Die max. zulässige Abweichung der Phasenströme zuei-
nander.

Asymmetrie[%] = 1

Dabei ist I der effektive Scheinstrom, der am niedrigs-
min
ten und I der Strom der am höchsten belasteten Phase.
max
Hinweis
Ein Asymmetrie-Alarm wird nur ausgelöst, wenn alle folgenden Punkte
zutreffen:
– Die Alarmgrenze ist überschritten.
– Die aktuelle Wirkleistung ist größer als die eingestellte Untergrenze für die
Schwachlastleistung (P
siehe Abschnitt 6.3.2 „Alarme".
Einstellparameter
Asymmetrie [Asym]
38 | Menübeschreibung
Power Quality Analyzer 1101 – PQA | Betriebsanleitung | FRAKO
Einstellbereich
0,5 cap -0,5 ind
I

Min(L1,L2,L3)
· 100 %
–

I
Max(L1,L2,L3)
) und somit außerhalb des Schwachlastbereichs,
min
Einstellbereich
0 – 100%
) soll einen cos φ-Alarm während
min
Default Alarmrelais
0,92 ind ON/OFF
Default Alarmrelais
10% ON/OFF
Display
ON/OFF
Display
ON/OFF
